Hướng dẫn thiết kế hút khói hành lang chi tiết

HƯỚNG DẪN THIẾT KẾ HÚT KHÓI HÀNH LANG

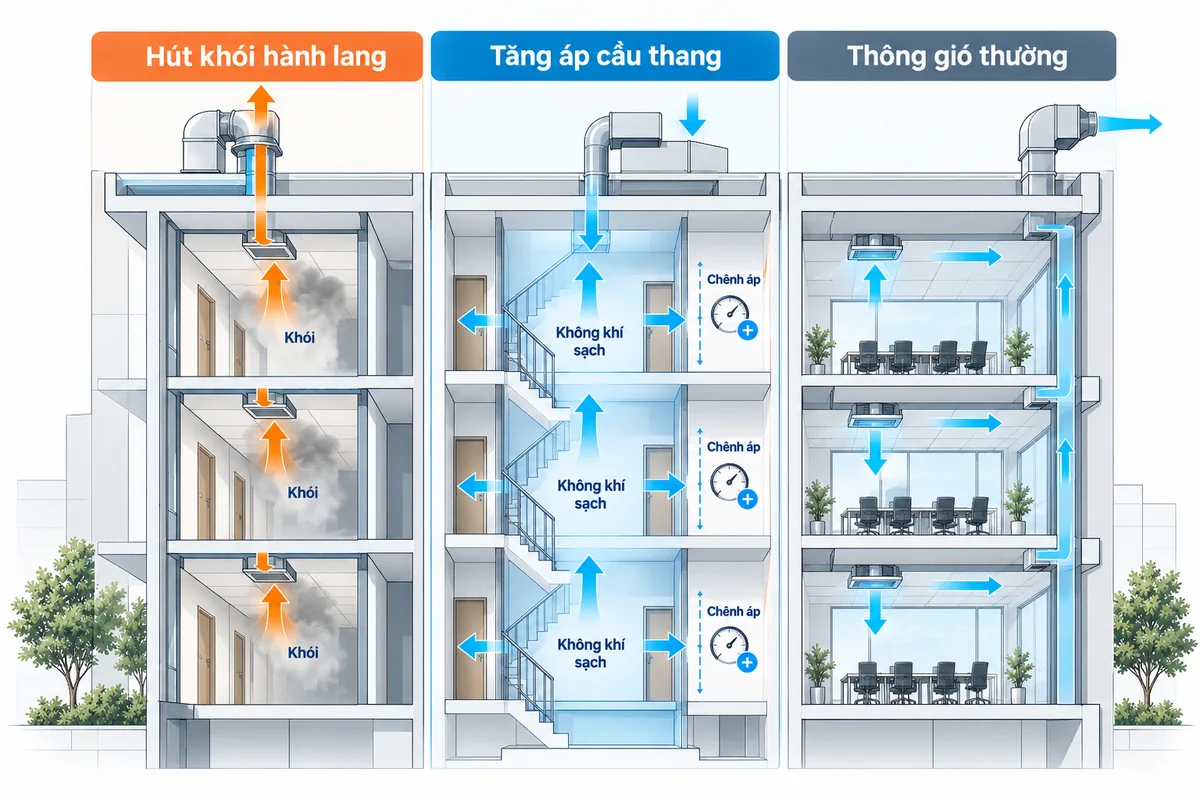

Tại sao cần thiết kế hút khói hành lang

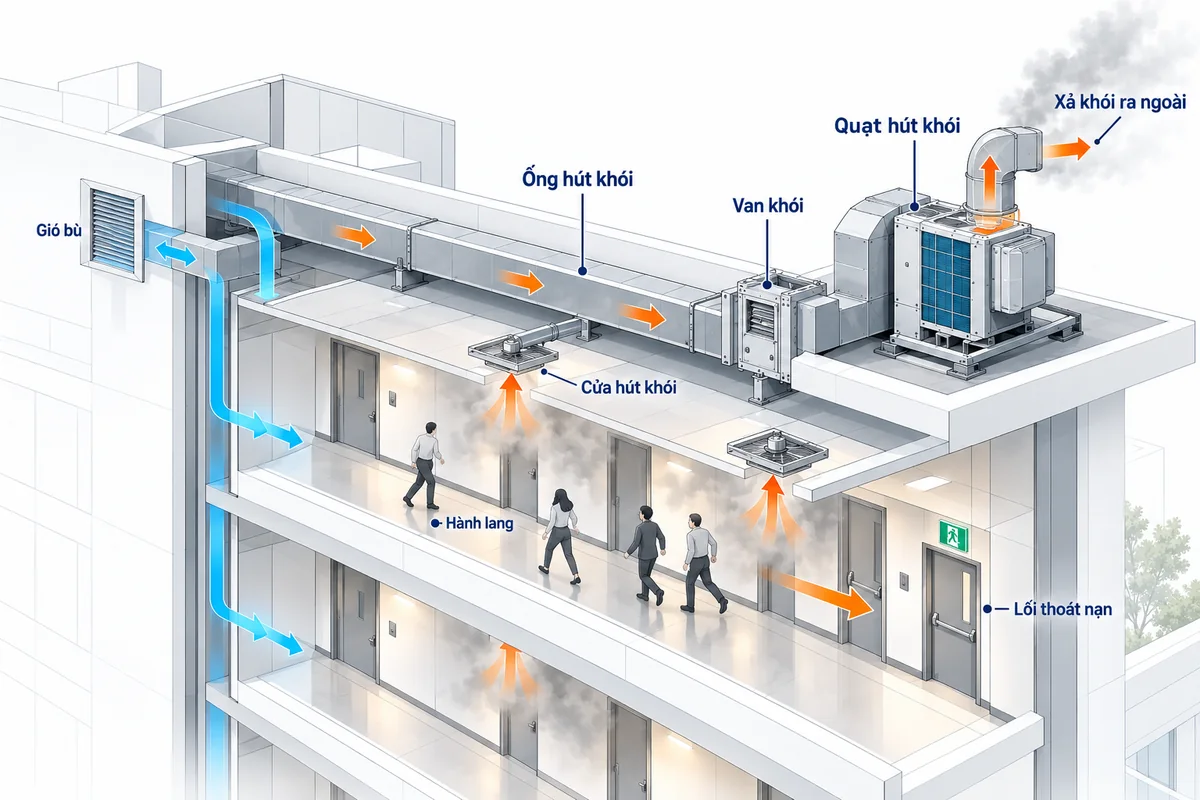

Thiết kế hút khói hành lang là 1 trong những nhiệm vụ bắt buộc của người thiết kế hệ thống điều hòa thông gió, có 2 mục đích chình của việc thiết kế hút khói hành lang, đó là :

  1. Thứ nhất trong điều kiện bình thường, hành lang là nơi qua lại của nhiều người nên có rất nhiều bụi trong không khí hoặc các khí thải C02 từ con người, các chất bốc lên từ hóa chất tẩy rửa, lau sàn.. do đó hệ thống này sẽ đảm nhận hút mùi ở điều kiện bình thường.

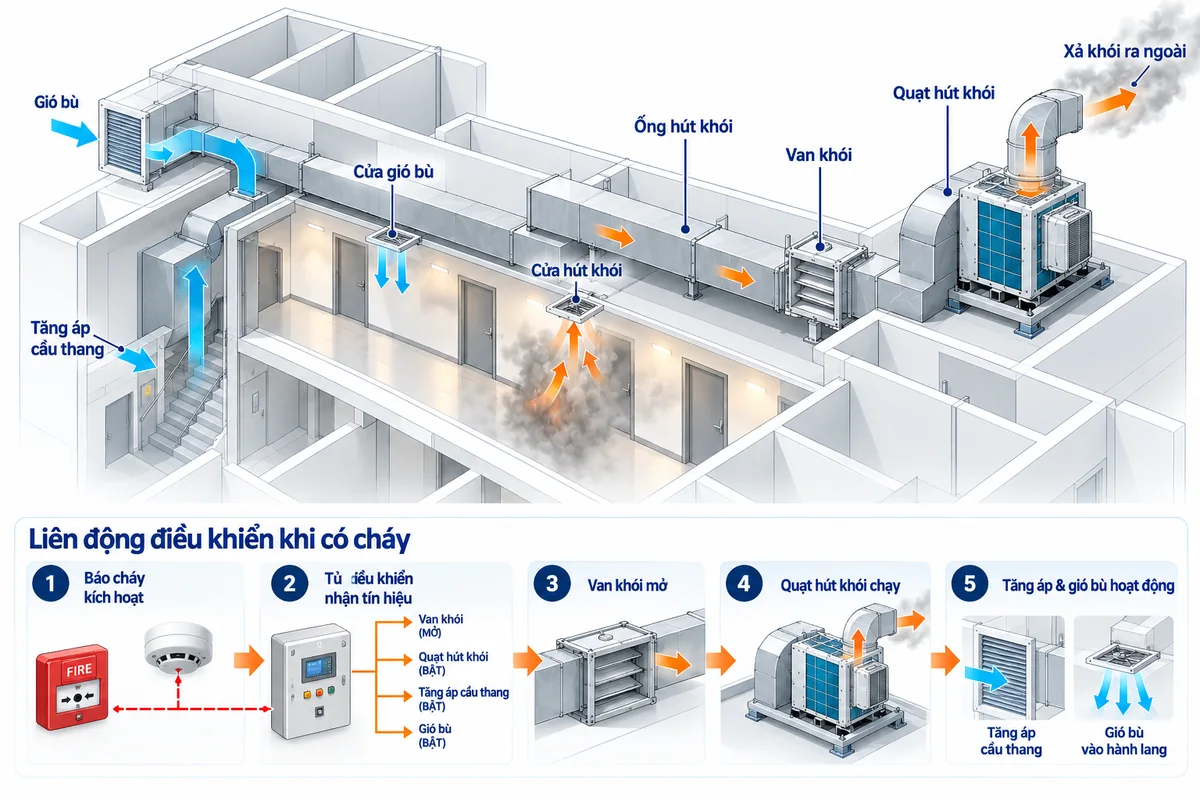

  2. Thứ hai là trong điều kiện có cháy, hệ thống sẽ hoạt động với công suất cao hơn nhằm hút khói từ hành lang ra ngoài, giúp mọi người ko bị ngạt khói và cũng có thể nhìn thấy lối đi ra cầu thang thoát hiểm.

Vậy thì thiết kế hút khói hành lang như thế nào? Dựa vào những tiêu chuẩn nào, áp dụng nó ra sao? Đó là 1 số ít trong những câu hỏi mà các bạn mới vào ngành còn thắc mắc, các bạn đã bắt tay vào làm dự án thực tế còn nhiều câu hỏi hơn thế, trong bài viết này mình sẽ có gắng nói 1 cách tổng quan nhất về những việc cần phải làm khi chúng ta thiết kế hệ thống hút khói hành lang.

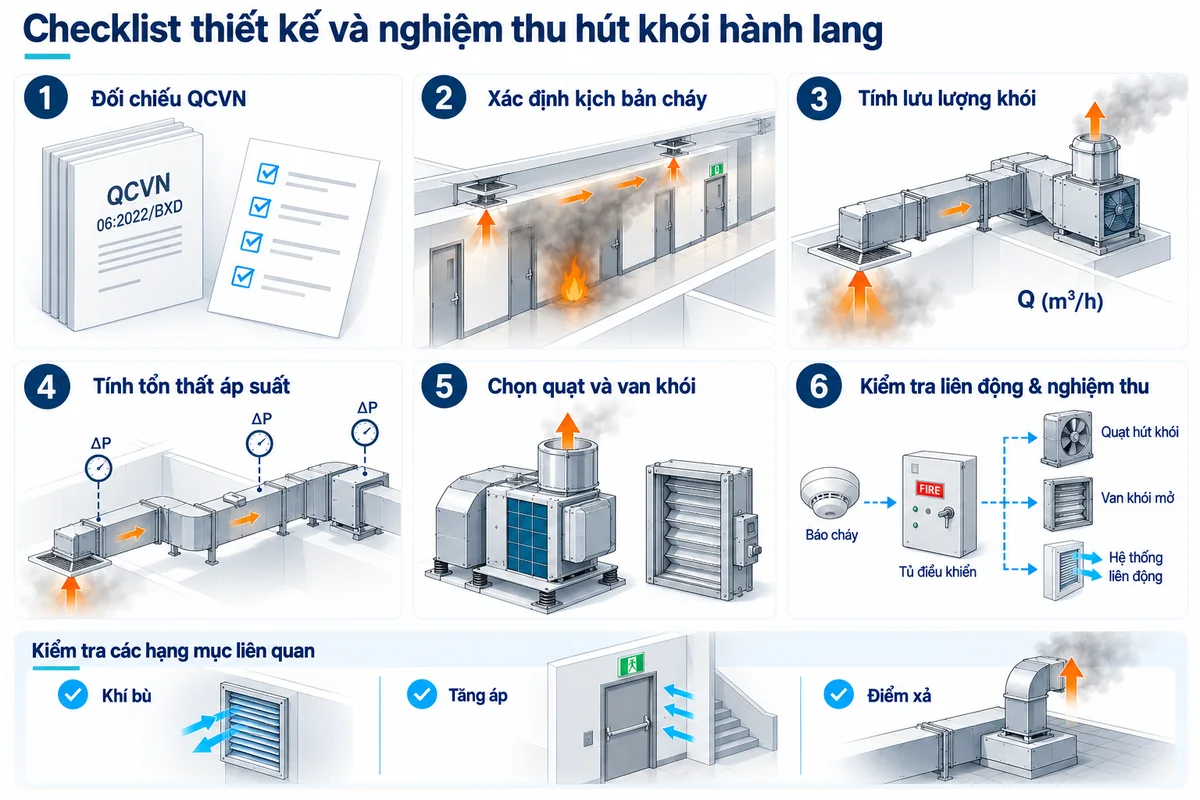

Các bước thiết kế hút khói hành lang

Bước 1 : Bạn cần nắm bắt rõ ít nhất 2 tiêu chuẩn thường dùng để thiết kế hệ thống hút khói hành lang, đó là :

Để thuận lợi cho các bạn, mình xin tóm tắt nội dung của các tiêu chuẩn đó về thiết kế hút khói hành lang như sau :

  • Cần phải thiết kế hút khói cho hành lang có độ dài trên 15m mà không có chiếu sáng tự nhiên

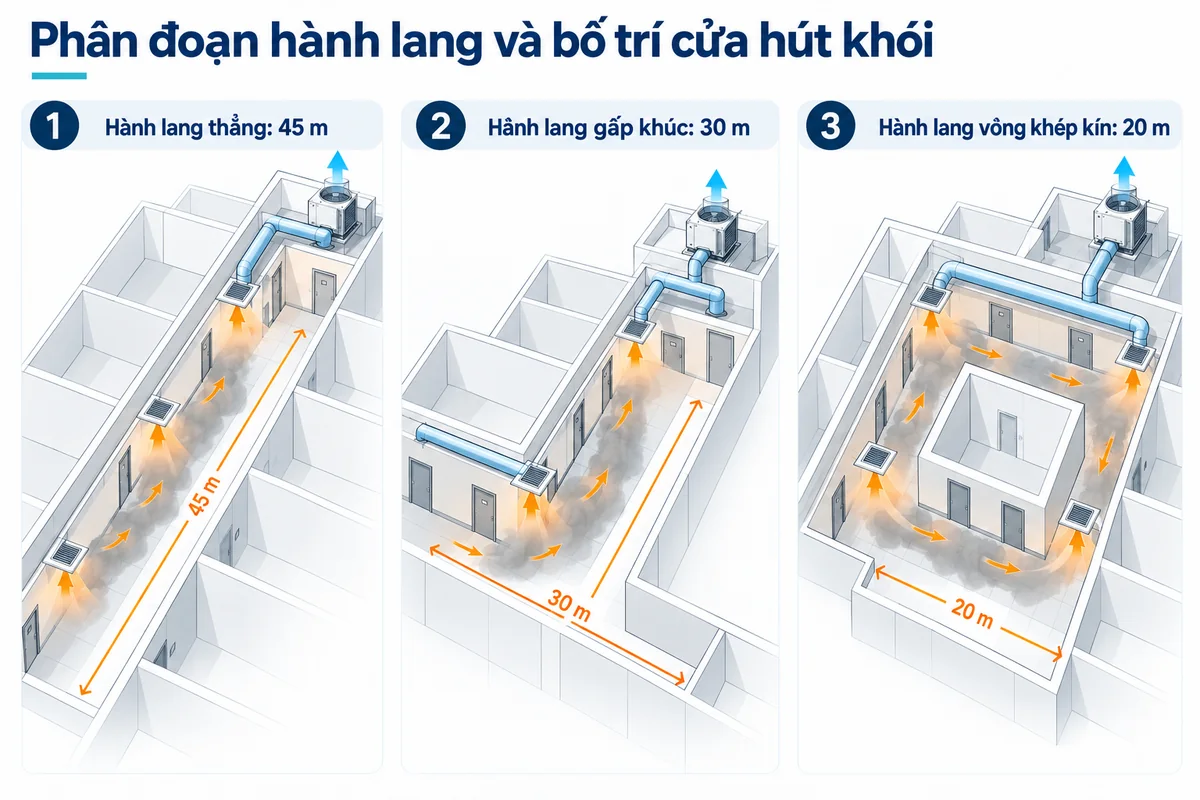

  • Cửa hút khói đặt trên trần hành lang hoặc trần sảnh, và chiều dài hành lang do 1 cửa hút khói đảm nhiệm không được quá 30m
  • Chỉ được thiết kế tối đa 2 cửa hút khói trên 1 hành lang ( vấn đề này cũng rât nhạy cảm, khi thiết kế các bạn nên hỏi bên phòng cháy, nếu hành lang dài quá thì cũng có thể thiết kế 3 cửa hút khói được )

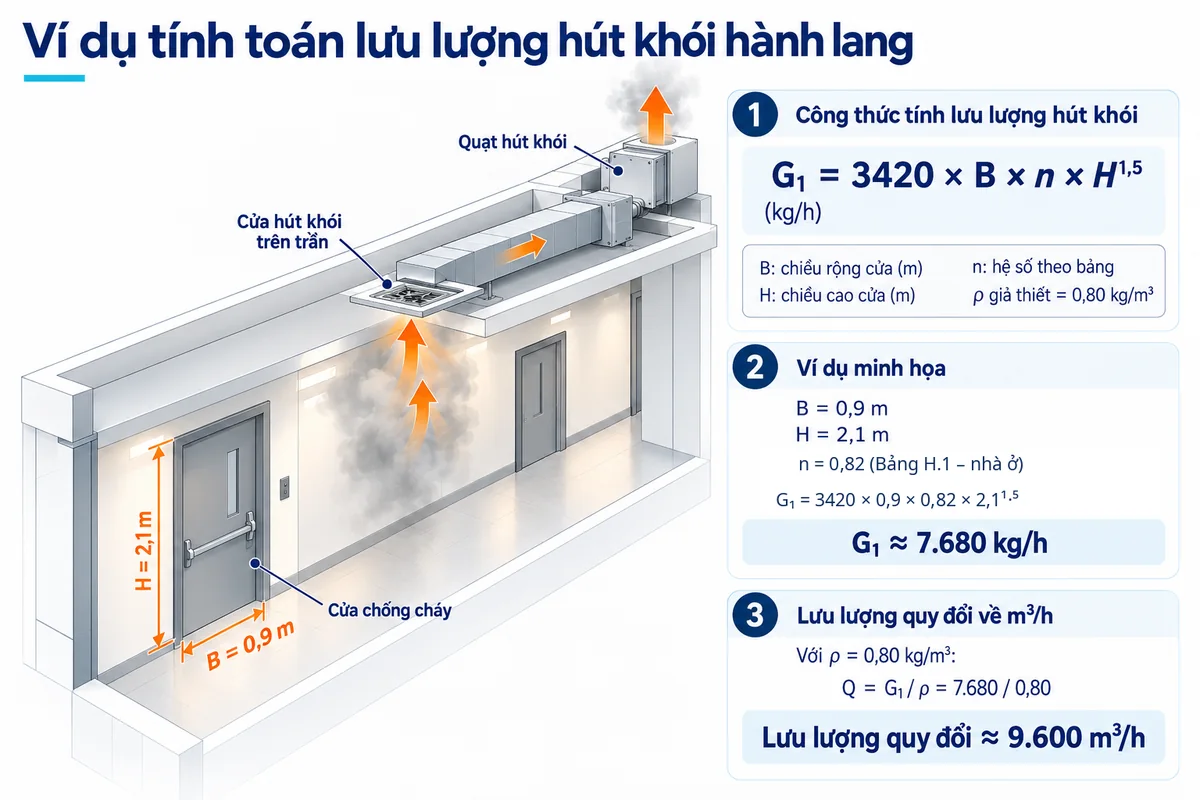

  • Công thức tính lưu lượng hút khói : phần này các bạn xem phục lục L trang 101 tiêu chuẩn 5687-2010 sẽ có công thức như sau :
thiet-ke-hut-khoi-hanh-lang
H1. Tính toán lưu lượng hút khói hành lang

Đối với tiêu chuẩn Singapore SS553:2009, công thức tính lưu lượng hút khói hành lang đơn giản hơn:

G = n.V

  • Trong đó :   G là lưu lượng cần hút
  • n : bộ số trao đổi khói lấy bằng 10
  • V : thể tích không gian của hành lang ( = dài *rộng*cao)

Trong thực tế thiết kế thì chúng ta lập ra bảng excel để tính toán cho nhanh, nhưng bản chất vẫn dựa trên các công thức trong tiêu chuẩn, vì thế các bạn có thể tự lập bảng excel hoặc không lập được thì liên hệ với mình để được cung cấp bảng excel do mình tự làm.

Bước 2 : Sau khi đã tính toán được lưu lượng hút khói hành lang, chúng ta sẽ đi tính toán kích thước của gió, kích thước ống gió bằng phần mềm duct checker.

tinh-kich-thuoc-cua-gio-bang-duct-checker
Tính kích thước cửa gió trong thiết kế hút khói hành lang

Bước 3 : Bố trí cửa gió ống gió đã tính được trên mặt bằng file cad.

Thiet-ke-hut-khoi-hanh-lang
Thiết kế hút khói hành lang trên mặt bằng

Kết luận

Mình vừa giới thiệu với các bạn sơ lược về cách tính lưu lượng hút khói hành lang. Đây là chủ đề muôn thủa của các bạn chưa cứng tay trong nghề, vì thế mình sẽ còn viết nhiều bài khác liên quan đến chủ đề này. Nếu có câu hỏi gì liên quan tới hệ thống HVAC, các bạn cứ comment xuống phía dưới nhé. Mình sẽ trả lời trong thời gian sớm nhất có thể.
