Cấp gió tươi trong hệ thống HVAC không đơn giản là mở một cửa lấy gió ngoài trời rồi nối vào đường ống. Một hệ thống làm đúng phải kiểm soát được đường đi của không khí từ ngoài trời vào công trình, xử lý chất lượng và trạng thái không khí, phân phối đến vùng sử dụng, thu hồi phần gió hồi và thải phần không khí cần loại bỏ ra ngoài.
Trong thực tế thiết kế, cụm từ “gió tươi” thường được dùng để chỉ phần không khí ngoài trời được chủ động đưa vào công trình cho mục đích thông gió. Cần phân biệt nó với “gió cấp”, vì gió cấp có thể gồm cả gió ngoài trời và gió hồi được tuần hoàn. Bài này tập trung vào nguyên lý hệ thống, cân bằng lưu lượng và áp suất, vị trí cửa lấy gió, các lỗi thiết kế thường gặp và cách kiểm tra khi nghiệm thu.
“Gió tươi” trong HVAC thực chất là gì?
ASHRAE định nghĩa supply air là không khí được đưa vào không gian và có thể gồm bất kỳ tổ hợp nào của không khí ngoài trời, không khí tuần hoàn hoặc không khí truyền từ khu vực khác. ASHRAE cũng dùng khái niệm ventilation air cho lượng không khí ngoài trời tối thiểu cần thiết nhằm kiểm soát nồng độ chất ô nhiễm trong công trình.
Vì vậy trong bài này, “gió tươi” được hiểu theo cách dùng phổ biến trong ngành HVAC Việt Nam: phần outdoor air được lấy từ môi trường bên ngoài và đưa vào hệ thống để phục vụ thông gió. Nó không đồng nghĩa với toàn bộ lưu lượng gió cấp.
Điểm này nối trực tiếp với bài bội số trao đổi không khí ACH: nếu đang đánh giá mức thông gió bằng gió ngoài trời thì phải dùng đúng lưu lượng gió ngoài trời, không lấy toàn bộ lưu lượng cấp có hồi gió để thay thế.

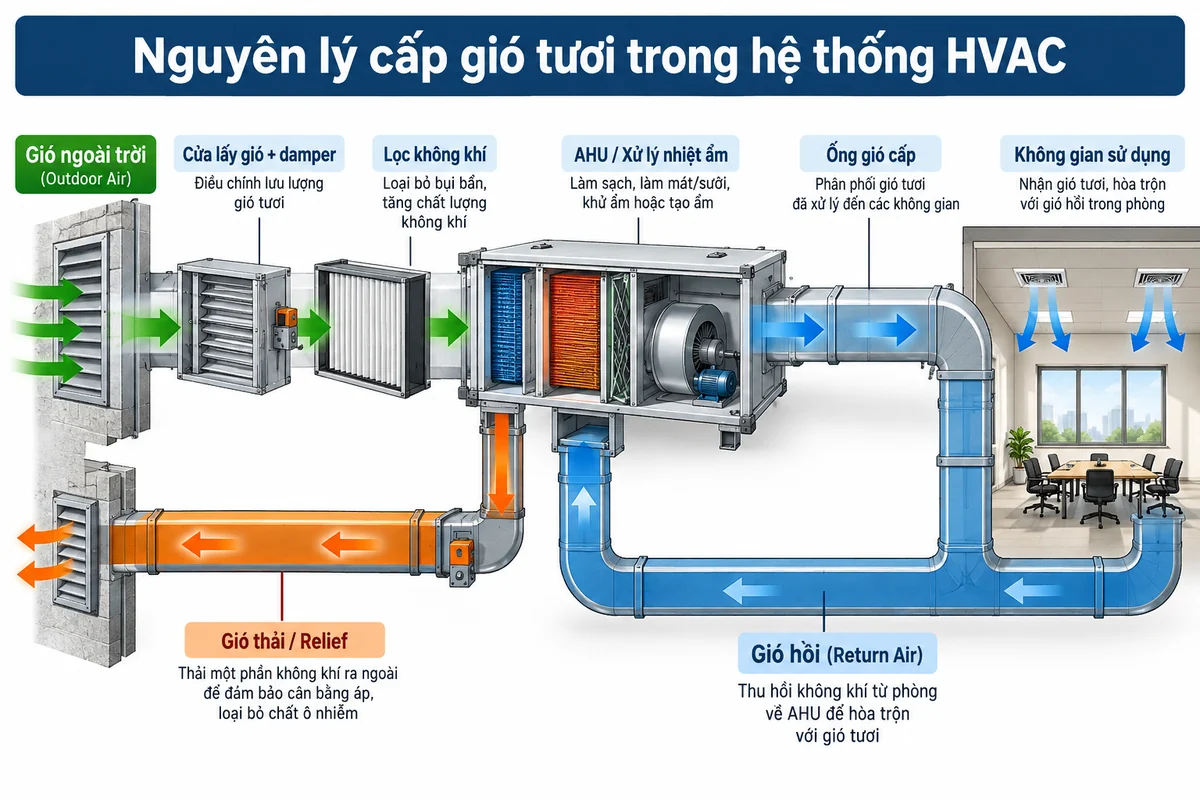

Nguyên lý cấp gió tươi: 6 bước từ ngoài trời đến phòng
1. Lấy không khí ngoài trời
Không khí được đưa vào qua cửa lấy gió ngoài trời, louver hoặc intake hood. Vị trí cửa lấy gió phải được chọn sao cho hạn chế hút lại khí thải, mùi, khói xe, khí từ tháp giải nhiệt, bếp, khu vực rác hoặc các nguồn ô nhiễm khác.
Đây là bước rất dễ bị xem nhẹ. Một AHU có filter tốt nhưng cửa lấy gió đặt ngay vùng không khí bẩn thì hệ thống vẫn phải xử lý một nguồn khí đầu vào kém chất lượng. Thiết kế intake vì vậy là vấn đề của cả HVAC lẫn kiến trúc và bố trí thiết bị ngoài nhà.
2. Điều tiết lưu lượng bằng damper
Sau cửa lấy gió thường có damper để đóng/mở hoặc điều chỉnh lưu lượng. Damper có thể là loại chỉnh tay, damper điều khiển bằng motor hoặc nằm trong cụm hộp trộn của AHU.
Vị trí mở của damper không đồng nghĩa trực tiếp với một lưu lượng xác định. Lưu lượng thực tế còn phụ thuộc chênh áp, trở lực louver, filter, đường ống, quạt, trạng thái hệ thống và đặc tính damper. Vì vậy với hệ thống cần kiểm soát lưu lượng ngoài trời chính xác, nên có phương án đo hoặc hiệu chỉnh thực tế thay vì chỉ đặt damper ở “30%” hay “50%” rồi coi như đạt.
3. Lọc và xử lý không khí
Không khí ngoài trời sau khi đi vào hệ thống thường được lọc và có thể được làm lạnh, sưởi, khử ẩm hoặc tạo ẩm tùy điều kiện khí hậu và yêu cầu trong nhà. Ở khí hậu nóng ẩm, gió ngoài trời có thể mang tải ẩn lớn; đưa thêm gió ngoài trời không chỉ làm tăng tải lạnh cảm mà còn có thể làm tăng tải khử ẩm.
Do đó “cấp đủ gió tươi” và “duy trì nhiệt độ, độ ẩm trong nhà” phải được xem cùng nhau. Nếu chỉ tăng gió ngoài trời mà không kiểm tra khả năng coil, lưu lượng gió, điều khiển và thoát nước ngưng thì hệ thống có thể đạt lưu lượng nhưng mất kiểm soát nhiệt ẩm.
4. Trộn với gió hồi nếu hệ thống cho phép
Trong AHU tuần hoàn, một phần gió hồi từ phòng được đưa về hộp trộn và phối hợp với gió ngoài trời trước khi qua các khâu xử lý. Một phần khác có thể được thải ra ngoài để duy trì cân bằng khối lượng không khí và kiểm soát chất lượng không khí.
Quan hệ khái niệm có thể viết đơn giản:
Gió cấp = gió ngoài trời + phần gió hồi được tuần hoàn
Đây là biểu diễn nguyên lý, không phải công thức cân bằng đầy đủ cho mọi hệ thống. Nếu có nhiều nhánh transfer air, exhaust, leakage hoặc thiết bị thu hồi năng lượng thì cần lập cân bằng lưu lượng chi tiết theo sơ đồ thực tế.
5. Phân phối gió vào không gian sử dụng
Không khí sau xử lý được quạt đẩy qua hệ thống ống gió và miệng cấp vào phòng. Việc “đủ lưu lượng gió tươi tại AHU” chưa chắc đồng nghĩa từng phòng nhận đủ lượng cần thiết. Với hệ thống nhiều zone, cần xem cách phân phối lưu lượng, cân bằng nhánh, VAV/CAV box, damper và hiệu quả phân phối gió tại từng không gian.
Miệng cấp cũng ảnh hưởng trực tiếp đến vùng sử dụng. Chọn sai hướng thổi, throw quá ngắn, vận tốc quá cao hoặc đặt miệng hồi không hợp lý có thể gây vùng chết, ngắn mạch dòng khí hoặc khó chịu cho người sử dụng.
6. Hồi gió và thải một phần không khí ra ngoài
Sau khi đi qua không gian, không khí có thể được hồi về AHU, thải trực tiếp hoặc kết hợp cả hai. Việc thải bao nhiêu phụ thuộc vào cấu hình hệ thống, yêu cầu kiểm soát chất ô nhiễm và mục tiêu cân bằng áp suất.
Với phòng có nguồn ô nhiễm đặc thù, không phải lúc nào gió hồi cũng được phép tuần hoàn. Những không gian như vệ sinh, khu vực có mùi, một số phòng kỹ thuật hoặc quy trình đặc biệt thường có yêu cầu xả thải riêng. Cần áp dụng đúng tiêu chuẩn/quy chuẩn và yêu cầu công nghệ của từng công trình.

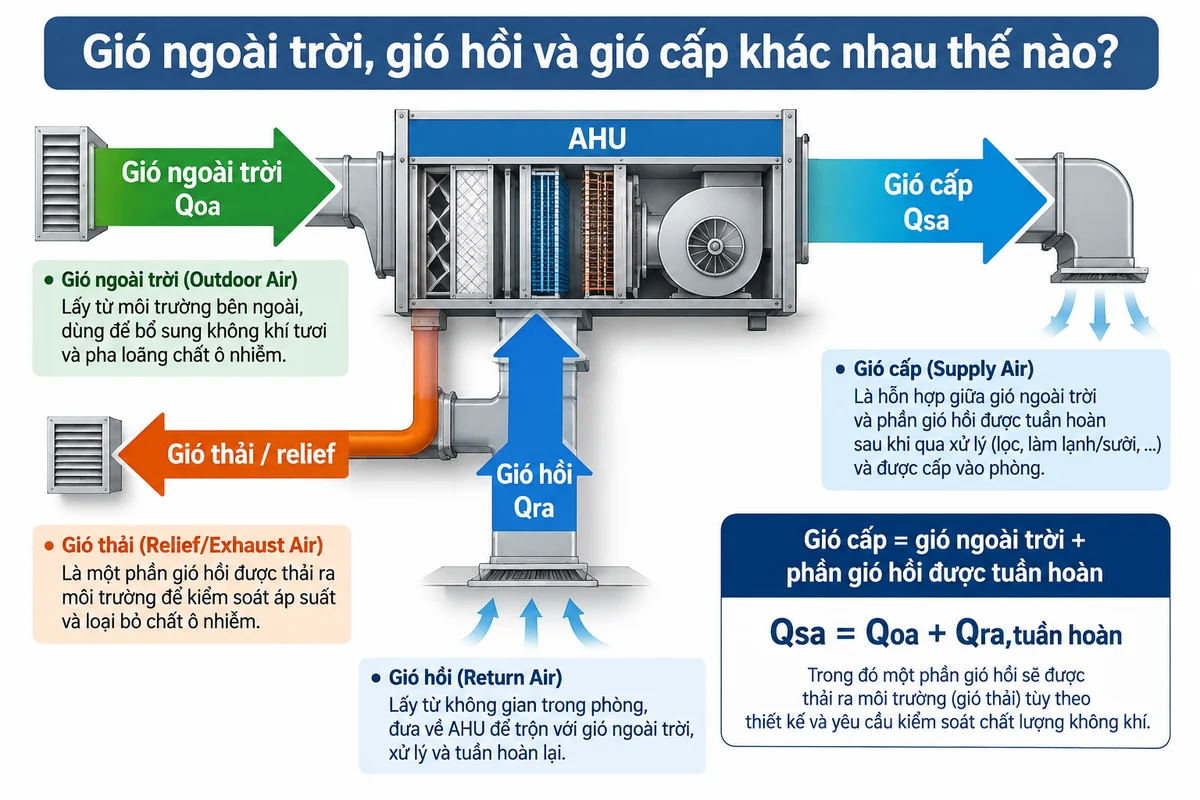

Gió ngoài trời, gió hồi, gió cấp và gió thải khác nhau thế nào?
| Loại không khí | Nguồn | Vai trò chính |
|---|---|---|
| Gió ngoài trời | Môi trường bên ngoài | Bổ sung không khí cho mục tiêu thông gió và cân bằng hệ thống |
| Gió hồi | Từ không gian sử dụng trở về | Thu hồi về AHU để tuần hoàn hoặc thải bớt |
| Gió cấp | Từ AHU/FCU/DOAS hoặc thiết bị cấp khí | Đưa không khí đã xử lý vào không gian |
| Gió thải / relief | Từ hệ thống hoặc không gian ra ngoài | Loại bỏ không khí và góp phần duy trì cân bằng lưu lượng/áp suất |
ASHRAE Terminology nhấn mạnh rằng supply air có thể chứa cả outdoor air và recirculated air. Đây là lý do quan trọng để bản vẽ, bảng tính và hồ sơ TAB ghi rõ từng lưu lượng thay vì dùng từ “gió tươi” cho mọi dòng khí.

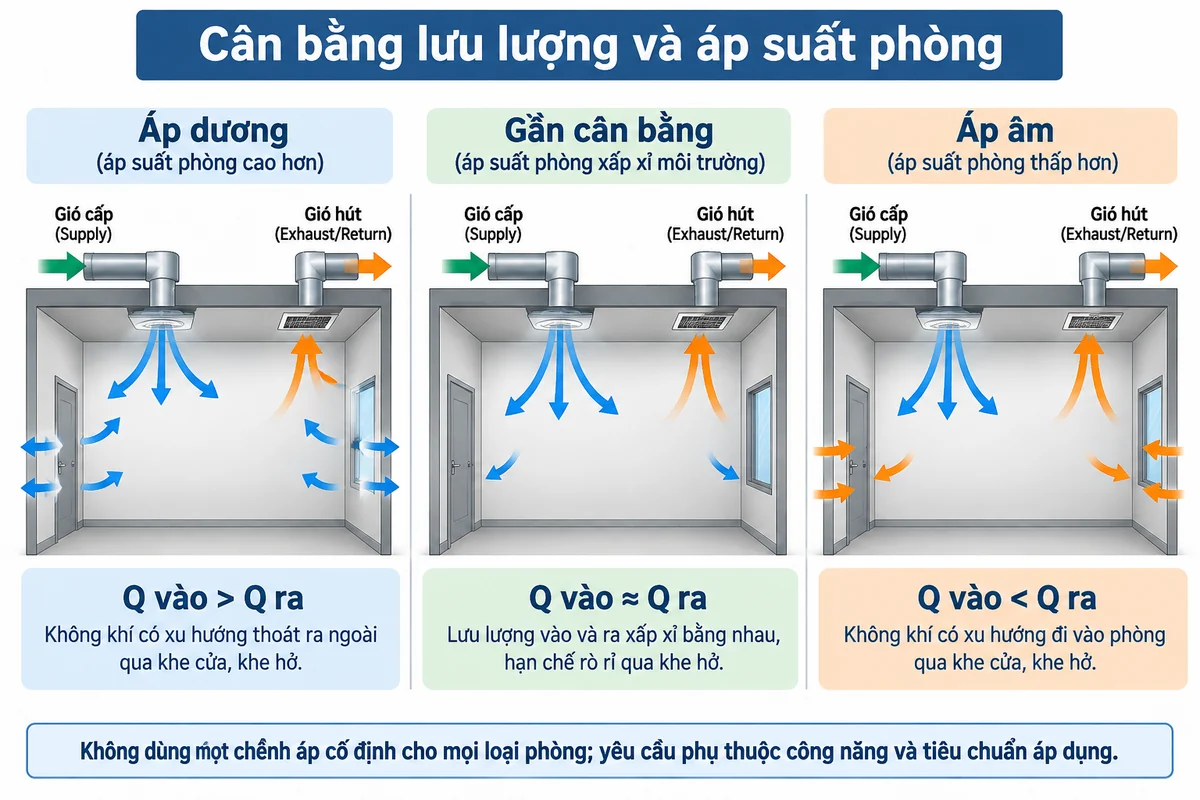

Cân bằng cấp – hồi – thải quyết định áp suất phòng
Một cách nhìn đơn giản là so sánh tổng lưu lượng đi vào một không gian với tổng lưu lượng đi ra khỏi không gian đó.
Phòng có xu hướng áp dương
Nếu tổng lưu lượng cấp vào lớn hơn tổng lưu lượng được hồi và thải ra, phần chênh lệch phải thoát qua khe cửa, khe kết cấu hoặc đường truyền khí được thiết kế. Không gian khi đó có xu hướng dương áp so với vùng xung quanh.
Phòng gần cân bằng
Khi lưu lượng vào và ra gần cân bằng, lượng rò do hệ thống tạo ra nhỏ hơn. Tuy nhiên “gần cân bằng” không có nghĩa áp suất luôn bằng 0, vì áp suất còn chịu ảnh hưởng của độ kín công trình, gió ngoài trời, hiệu ứng ống khói, đóng/mở cửa và các hệ thống khác.
Phòng có xu hướng áp âm
Nếu tổng lưu lượng hồi/thải lớn hơn lưu lượng cấp vào, phần thiếu sẽ được bù qua khe cửa hoặc các đường truyền khí. Không khí có xu hướng đi từ khu vực lân cận vào phòng.
ASHRAE Handbook mô tả nguyên lý pressurization theo cùng logic: áp dương khi lưu lượng vào lớn hơn lưu lượng ra và áp âm khi lưu lượng vào nhỏ hơn lưu lượng ra. Tuy nhiên không nên áp một giá trị chênh áp duy nhất cho mọi không gian. Yêu cầu cụ thể phải theo công năng và tiêu chuẩn áp dụng.
Cấp gió tươi có phải lúc nào cũng làm phòng áp dương?
Không. Đây là một hiểu nhầm phổ biến. Việc thêm gió ngoài trời chỉ làm tăng một thành phần lưu lượng vào hệ thống. Áp suất thực tế phụ thuộc toàn bộ cân bằng supply – return – exhaust – relief – leakage.
Ví dụ một phòng được cấp thêm 300 m³/h gió ngoài trời nhưng quạt hút tăng thêm 500 m³/h thì phòng vẫn có thể âm áp. Ngược lại, một hệ thống có gió ngoài trời nhỏ nhưng tổng gió cấp lớn hơn tổng gió hồi/thải vẫn có thể tạo xu hướng áp dương.
Ví dụ trên chỉ minh họa nguyên lý cân bằng lưu lượng, không phải giá trị thiết kế mặc định cho công trình.

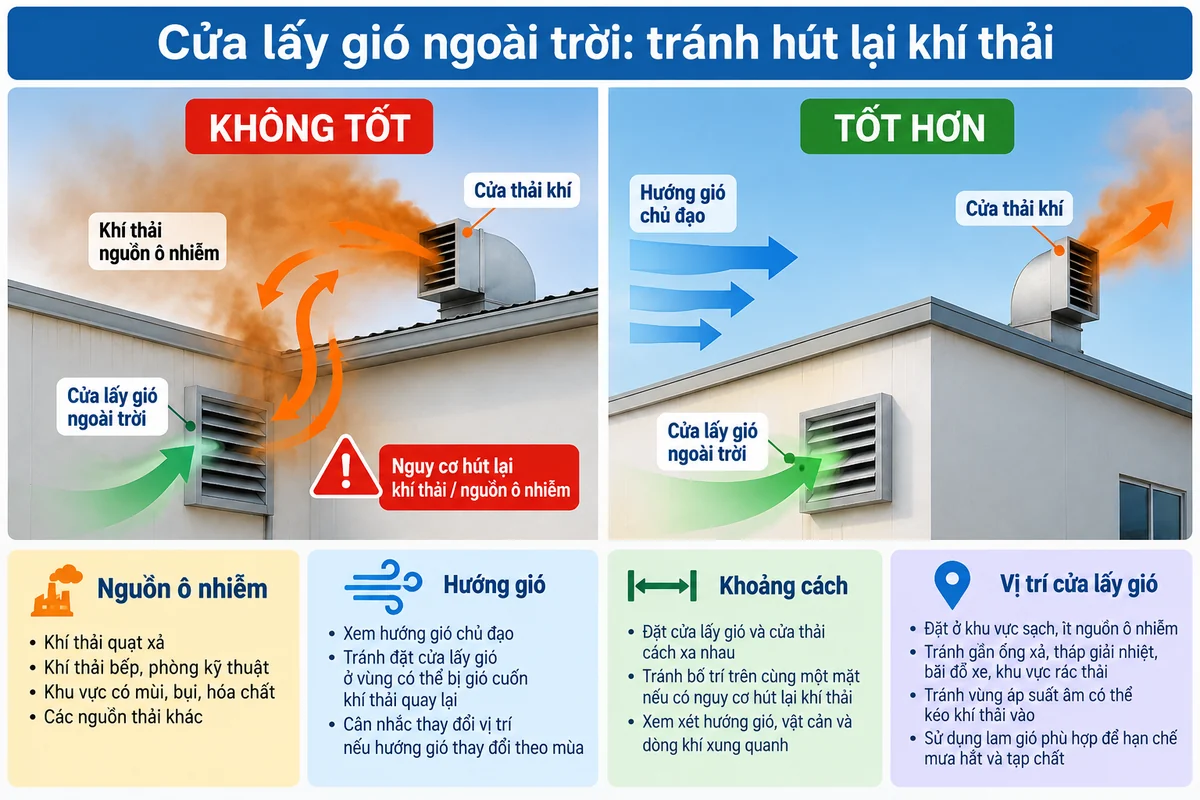

Vị trí cửa lấy gió ngoài trời quan trọng như thế nào?
Cửa lấy gió phải nhận được không khí bên ngoài có chất lượng phù hợp. Một trong những rủi ro chính là re-entrainment: luồng khí đã thải ra ngoài bị gió hoặc dòng khí quanh công trình cuốn trở lại cửa lấy gió.
Khi chọn vị trí intake cần kiểm tra ít nhất:
- các miệng xả khí, quạt hút và ống xả gần đó;
- khí thải xe, bãi đỗ xe, khu giao nhận hàng;
- khu vực rác, mùi, bụi hoặc hóa chất;
- tháp giải nhiệt và các thiết bị ngoài trời;
- hướng gió và dòng khí quanh mái/tường công trình;
- nguy cơ mưa hắt, nước xâm nhập và vật thể lạ.
Không nên dùng một con số khoảng cách duy nhất cho mọi dự án. ASHRAE Standard 62.1 có các yêu cầu về vị trí và khoảng cách liên quan đến outdoor air intake; TCVN 5687:2024 cũng là tiêu chuẩn thiết kế thông gió và điều hòa không khí hiện hành tại Việt Nam. Khi chốt thiết kế phải kiểm tra đúng phiên bản tiêu chuẩn và loại nguồn thải cụ thể, không sao chép một bảng khoảng cách không rõ nguồn.
Hệ thống AHU trộn gió và hệ thống cấp gió ngoài trời riêng khác nhau ra sao?
AHU trộn gió
Trong cấu hình phổ biến, gió ngoài trời và gió hồi được đưa vào hộp trộn của AHU. Damper điều chỉnh tỷ lệ hai dòng khí, sau đó hỗn hợp qua filter, coil và quạt trước khi phân phối đến các zone.
Ưu điểm là tận dụng lại phần không khí hồi và dùng chung hệ thống xử lý. Thách thức là phải duy trì đúng lượng outdoor air khi lưu lượng cấp thay đổi, đặc biệt ở hệ VAV.
Hệ thống cấp gió ngoài trời riêng
Một phương án khác là dùng hệ thống chuyên xử lý gió ngoài trời rồi cấp lượng không khí này đến các không gian hoặc kết hợp với hệ thống điều hòa cục bộ. Mô hình này giúp tách bài toán thông gió khỏi một phần bài toán tải lạnh cảm, nhưng yêu cầu phối hợp tốt giữa các hệ thống để tránh cấp thiếu, cấp thừa hoặc mất cân bằng áp.
Bài này chỉ tập trung vào nguyên lý. Phần tính cụ thể lưu lượng gió ngoài trời cần dựa trên phương pháp và yêu cầu của tiêu chuẩn áp dụng, không nên chỉ chọn theo cảm tính hoặc lấy một tỷ lệ % cố định của tổng gió cấp.
Kiểm soát gió tươi trong hệ VAV khó ở điểm nào?
Với hệ thống VAV, tổng lưu lượng gió cấp có thể giảm khi tải nhiệt giảm. Nếu damper ngoài trời chỉ được đặt ở một vị trí cố định, lưu lượng outdoor air thực tế có thể không giữ nguyên theo yêu cầu.
ASHRAE Handbook mô tả nhiều cách kiểm soát minimum outdoor airflow, trong đó có đo chênh áp qua cửa lấy gió/damper hoặc dùng airflow station để duy trì lưu lượng tối thiểu. Điều này cho thấy triết lý đúng là kiểm soát dựa trên lưu lượng thực tế hoặc đại lượng đã được hiệu chuẩn, thay vì giả định vị trí damper luôn tương ứng với một tỷ lệ gió ngoài trời cố định.
Internal flow: tổ chức dòng khí trong phòng cũng quan trọng như lưu lượng
Ngay cả khi đã đưa đủ outdoor air vào hệ thống, hiệu quả thông gió trong vùng sử dụng vẫn phụ thuộc cách dòng khí đi qua phòng. Miệng cấp và miệng hồi đặt quá gần nhau có thể tạo đường tắt; miệng cấp có throw không phù hợp có thể để lại vùng ít được pha trộn.
ASHRAE Handbook về room air distribution lưu ý rằng lựa chọn air outlet không phù hợp có thể dẫn đến vùng không khí trì trệ, gradient nhiệt độ không chấp nhận được hoặc vận tốc gây khó chịu trong vùng sử dụng.
Vì vậy bài toán gió tươi có hai lớp: đưa đúng lượng không khí ngoài trời vào hệ thống và phân phối dòng khí đó hiệu quả trong không gian.
Những lỗi thường gặp khi thiết kế cấp gió tươi
1. Gọi toàn bộ gió cấp là gió tươi
Điều này làm sai cách hiểu về IAQ và có thể dẫn đến kiểm tra lưu lượng không đúng. Cần tách rõ Qoa, Qsa, Qra và Qexhaust khi cần.
2. Dùng % damper để thay cho lưu lượng
Damper mở 30% không có nghĩa chắc chắn nhận 30% lưu lượng thiết kế. Quan hệ phụ thuộc hệ thống và phải được hiệu chỉnh/đo khi cần.
3. Đặt cửa lấy gió ở nơi có nguồn ô nhiễm
Đây là lỗi bố trí có thể làm giảm chất lượng không khí đầu vào dù phần xử lý trong AHU hoạt động đúng.
4. Tăng gió ngoài trời nhưng không kiểm tra tải nhiệt ẩm
Gió ngoài trời có thể làm tăng đáng kể tải coil, đặc biệt tải ẩn ở khí hậu nóng ẩm.
5. Không cân bằng với quạt hút
Quạt vệ sinh, hút bếp, hút kỹ thuật hoặc exhaust system có thể làm thay đổi áp suất toàn công trình. Khi tổng khí thải lớn, phải có đường không khí bù phù hợp.
6. Bỏ qua việc cân chỉnh từng nhánh

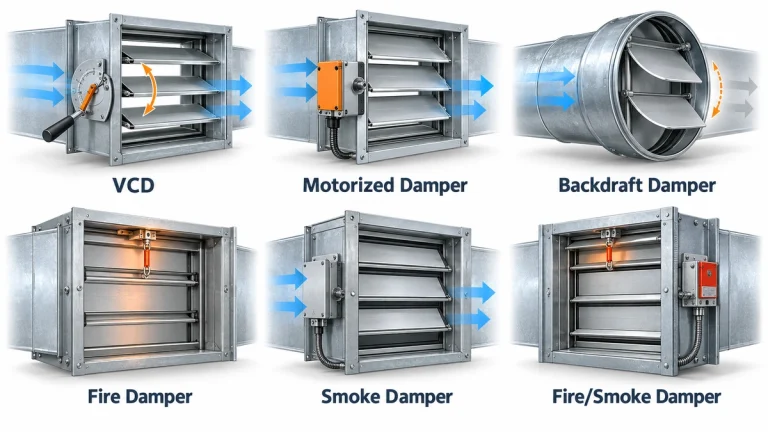

AHU có đủ outdoor airflow nhưng một zone ở cuối tuyến vẫn có thể thiếu nếu hệ thống ống gió và damper chưa được cân bằng. Có thể xem thêm bài các loại van gió trong hệ thống thông gió để hiểu vai trò của balancing damper và các loại damper khác.

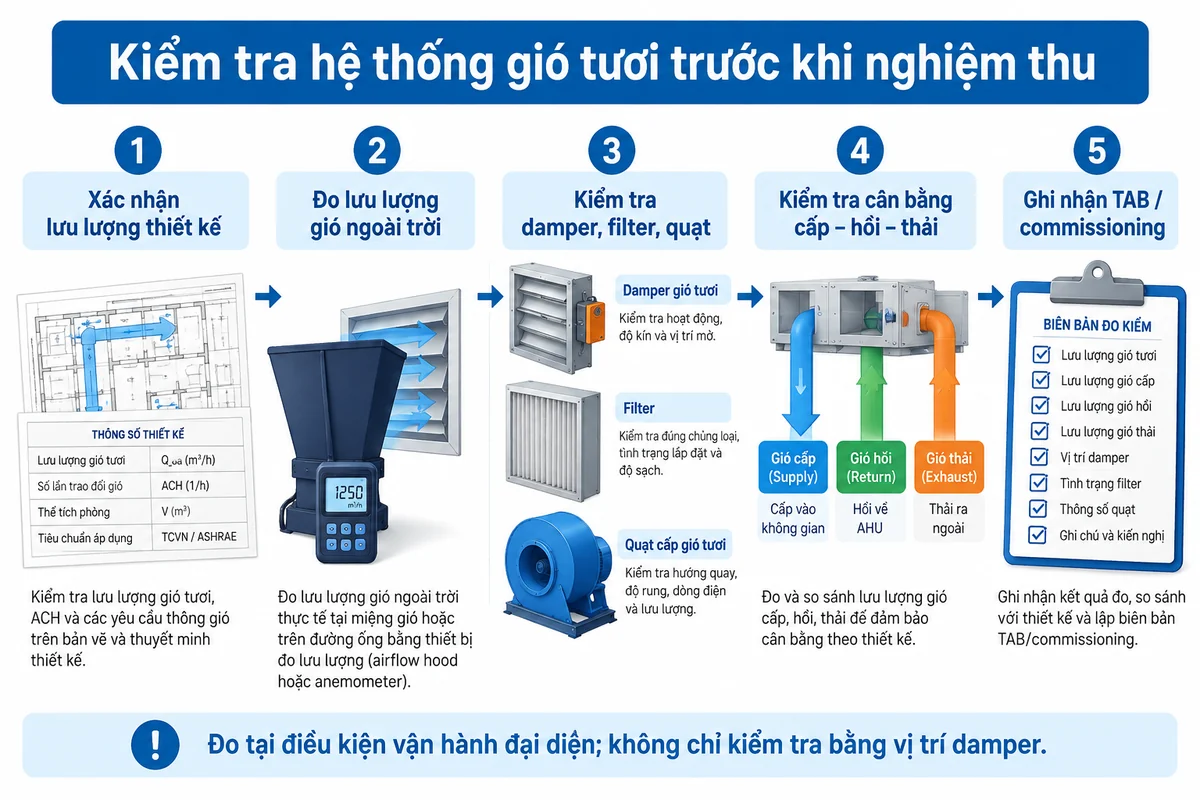

Kiểm tra hệ thống gió tươi trước khi nghiệm thu
- Xác nhận cơ sở thiết kế: lưu lượng outdoor air, công năng phòng, chế độ vận hành và tiêu chuẩn áp dụng.
- Đo lưu lượng thực tế: đo tại vị trí phù hợp bằng thiết bị và phương pháp đo tương ứng.
- Kiểm tra damper, filter và quạt: hướng quay, độ kín, vị trí điều khiển, độ sạch filter và trạng thái vận hành.
- Kiểm tra cân bằng cấp – hồi – thải: so sánh các dòng khí để đánh giá khả năng duy trì quan hệ áp suất theo thiết kế.
- Ghi nhận TAB/commissioning: lưu kết quả đo, điều kiện vận hành và các điểm hiệu chỉnh để có thể kiểm tra lại sau này.
Để đặt các bước này vào tổng thể quá trình thiết kế, có thể xem quy trình thiết kế hệ thống điều hòa thông gió HVAC.
Câu hỏi thường gặp
Gió tươi có phải là 100% gió cấp không?
Không nhất thiết. Trong AHU có hồi gió, gió cấp thường là hỗn hợp giữa gió ngoài trời và phần gió hồi được tuần hoàn. Chỉ phần outdoor air mới là phần không khí ngoài trời đưa vào cho thông gió.
Có thể đặt damper gió tươi ở một vị trí cố định rồi dùng cho mọi chế độ tải không?
Không nên mặc định như vậy. Lưu lượng qua damper thay đổi theo chênh áp và trạng thái hệ thống. Với hệ có lưu lượng biến thiên, cần kiểm tra phương án điều khiển minimum outdoor airflow phù hợp.
Cấp nhiều gió tươi hơn có luôn tốt hơn không?
Không. Gió ngoài trời cần đủ theo yêu cầu thiết kế, nhưng tăng quá mức có thể làm tăng tải lạnh/sưởi, tải khử ẩm, công suất quạt và năng lượng. Mục tiêu là cấp đúng lượng và phân phối hiệu quả.
Muốn tạo áp dương chỉ cần tăng gió tươi đúng không?
Không. Áp suất phụ thuộc tổng cân bằng giữa gió cấp, gió hồi, gió thải và rò lọt. Phải xem toàn bộ lưu lượng vào – ra chứ không chỉ riêng gió ngoài trời.
Kết luận
Nguyên lý cấp gió tươi trong HVAC có thể tóm tắt thành một chuỗi: lấy gió ngoài trời → điều tiết → lọc/xử lý → phân phối → hồi/thải → cân bằng hệ thống. Điểm quan trọng nhất là không nhầm gió ngoài trời với toàn bộ gió cấp và không đánh giá hiệu quả hệ thống chỉ bằng vị trí damper.
Một hệ thống tốt phải đồng thời đáp ứng bốn việc: đưa đúng lượng outdoor air vào, xử lý được tải nhiệt ẩm, phân phối không khí hiệu quả trong phòng và duy trì cân bằng cấp – hồi – thải phù hợp với công năng. Khi đó gió tươi mới thực sự đóng góp vào chất lượng không khí trong nhà thay vì chỉ là một con số trên bản vẽ.
Nguồn tham khảo chính thức: ASHRAE Terminology; ANSI/ASHRAE Standard 62.1-2025 – Purpose & Scope; ASHRAE Handbook – Design and Application of Controls; ASHRAE Handbook – Clean Spaces; TCVN 5687:2024.
