Bội số trao đổi không khí, thường được viết là ACH (Air Changes per Hour), là một cách biểu diễn lưu lượng thông gió theo thể tích không gian. Chỉ số này rất tiện khi kiểm tra nhanh một phòng hoặc khi một yêu cầu thiết kế được quy định theo số lần trao đổi không khí trong một giờ. Tuy nhiên, ACH dễ bị dùng sai nếu không nói rõ lưu lượng đang xét là gió ngoài trời, gió cấp tổng hay gió thải.
Bài này tập trung vào cách hiểu và cách tính ACH trong thiết kế HVAC: công thức, đơn vị, hai cách sử dụng trong tính toán, ví dụ thực tế và những trường hợp không nên lấy ACH làm tiêu chí duy nhất. Đây là nội dung kỹ thuật được biên soạn mới; không phục dựng nội dung, hình ảnh hay tài liệu tải xuống từ phiên bản cũ của website.

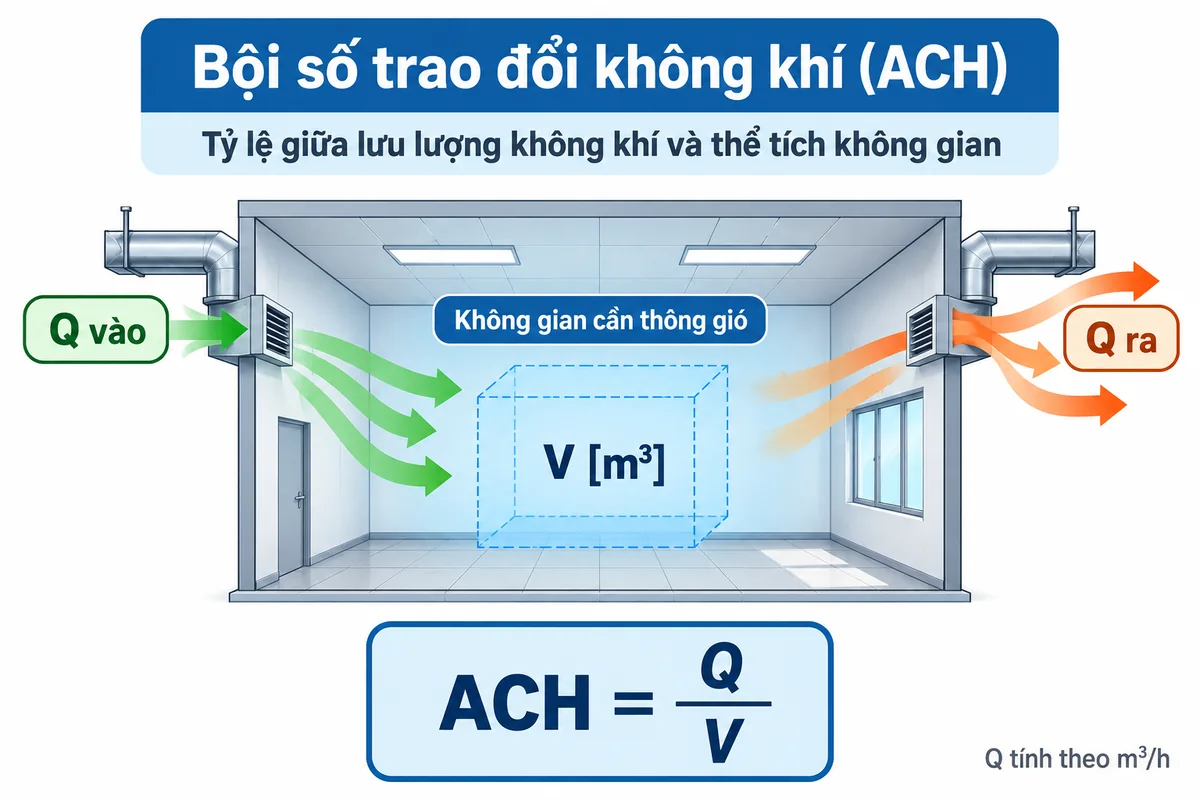

Bội số trao đổi không khí ACH là gì?
Về bản chất, ACH là tỷ số giữa lưu lượng không khí trong một giờ và thể tích của không gian. Nếu một phòng có thể tích 100 m³ và có 500 m³ không khí phù hợp với định nghĩa đang xét đi qua phòng trong một giờ, tỷ lệ tương ứng là 5 h-1.
ASHRAE định nghĩa air change rate là lưu lượng không khí được chuẩn hóa theo thể tích không gian. Khi đơn vị thời gian là giờ, tỷ lệ này được gọi là air changes per hour. Tài liệu ASHRAE cũng phân biệt giữa tỷ lệ dựa trên outdoor air của một khu vực và tỷ lệ dựa trên supply air của một phòng; hai đại lượng này không nhất thiết bằng nhau.
Do đó, khi ghi trên bản tính hoặc bản vẽ, nên tránh chỉ ghi “ACH = 6”. Cách rõ ràng hơn là ghi “outdoor-air ACH = 6 h-1”, “supply-air exchange rate = 15 h-1” hoặc “exhaust ACH = …”, tùy đúng lưu lượng đang được sử dụng.

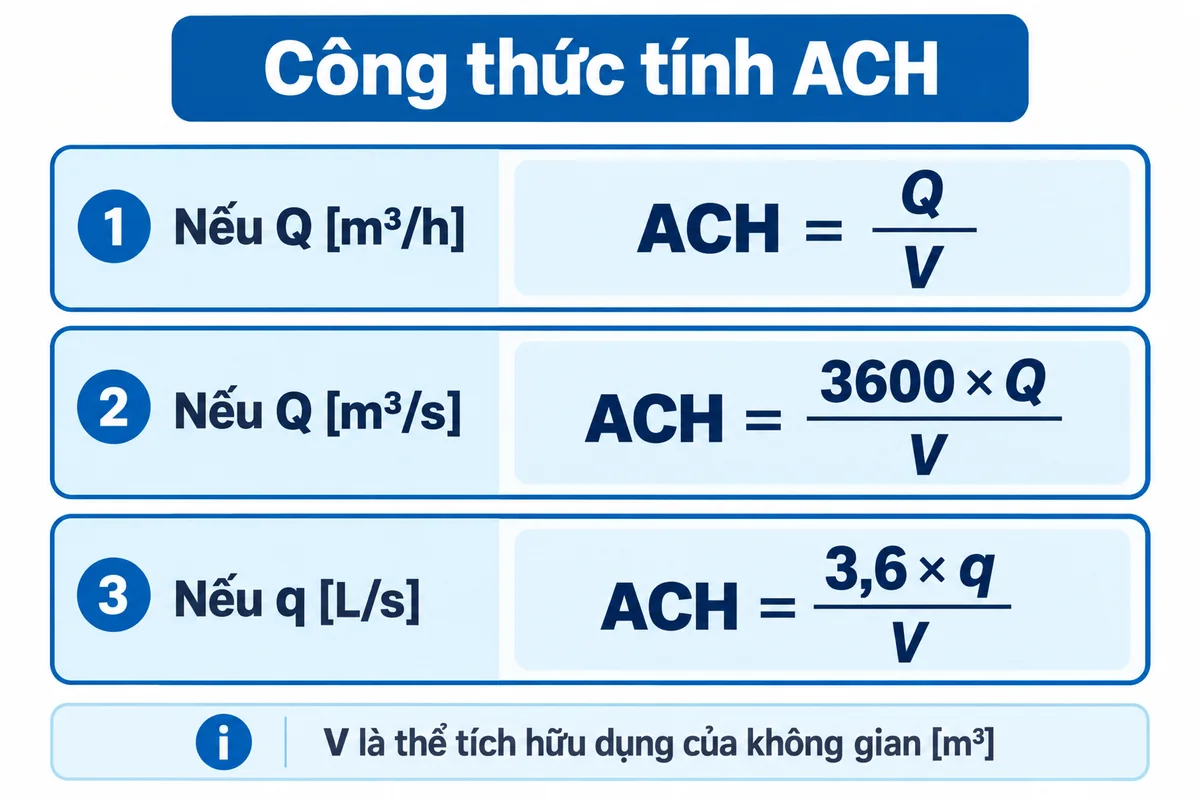

Công thức tính ACH
Nếu lưu lượng Q được tính bằng m³/h và thể tích phòng V tính bằng m³:
ACH = Q / V
Nếu lưu lượng đang dùng đơn vị m³/s:
ACH = 3600 × Q / V
Nếu lưu lượng dùng L/s:
ACH = 3,6 × q / V
| Đại lượng | Ký hiệu | Đơn vị thường dùng |
|---|---|---|
| Lưu lượng không khí | Q hoặc q | m³/h, m³/s hoặc L/s |
| Thể tích không gian | V | m³ |
| Bội số trao đổi không khí | ACH | h-1 |
Cách xác định thể tích V
Với phòng hình hộp đơn giản, có thể tính sơ bộ:
V = chiều dài × chiều rộng × chiều cao hữu dụng
Trong công trình thực tế, cần xác định đúng phạm vi không gian đang xét. Trần giả, plenum, hốc kỹ thuật hoặc nhiều không gian thông nhau có thể làm thay đổi thể tích tính toán tùy mục đích thiết kế. Không nên lấy kích thước kiến trúc một cách máy móc nếu hệ thống thông gió chỉ phục vụ một phần thể tích đó.

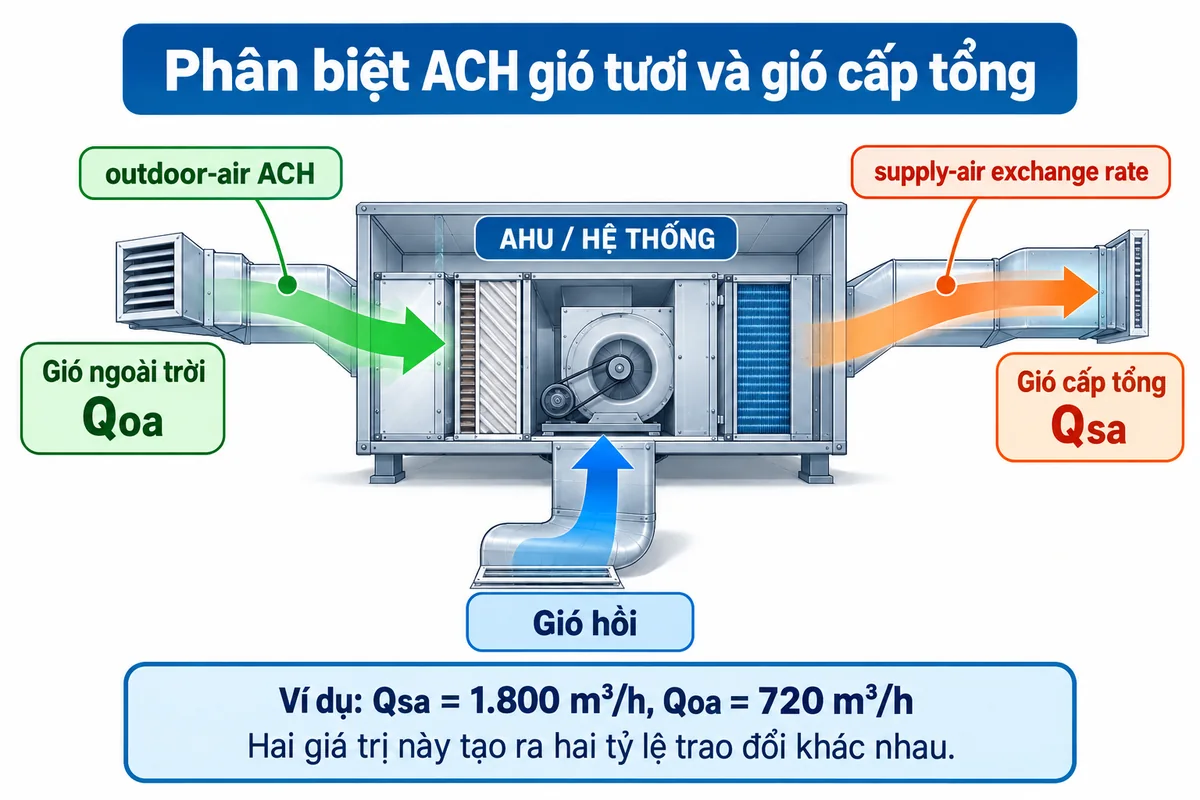

Phân biệt ACH gió tươi và tỷ lệ trao đổi của gió cấp tổng
Đây là điểm dễ nhầm nhất. Một hệ thống điều hòa trung tâm có thể cấp vào phòng 1.800 m³/h, nhưng trong đó chỉ có 720 m³/h là gió ngoài trời; phần còn lại là gió hồi được xử lý rồi cấp lại. Nếu thể tích phòng là 120 m³ thì:
- tỷ lệ dựa trên gió ngoài trời: 720 / 120 = 6 h-1;
- tỷ lệ dựa trên gió cấp tổng: 1.800 / 120 = 15 h-1.
Hai con số đều có thể hữu ích, nhưng chúng trả lời hai câu hỏi khác nhau. Giá trị 6 h-1 phản ánh lượng không khí ngoài trời theo thể tích; giá trị 15 h-1 phản ánh mức tuần hoàn/cấp khí tổng của hệ thống cho phòng.
Trong các bài tính gió tươi cho người sử dụng, thiết kế không nên thay thế mọi yêu cầu bằng một con số ACH duy nhất. ASHRAE Standard 62.1 quy định các yêu cầu thông gió và IAQ cho nhiều loại không gian theo các phương pháp của tiêu chuẩn; vì vậy người thiết kế cần áp dụng đúng phương pháp của tiêu chuẩn hoặc quy chuẩn đang dùng cho dự án, thay vì tự chọn một giá trị ACH chung cho mọi phòng.
Hai cách dùng ACH trong tính toán thông gió
Cách 1: Biết lưu lượng Q, tính ngược ACH để kiểm tra
Đây là cách thường dùng khi đã có lưu lượng từ một cơ sở thiết kế khác, ví dụ tính theo số người, theo tải ô nhiễm, theo hút cục bộ hoặc theo yêu cầu của thiết bị. Sau đó ACH được tính để kiểm tra mức trao đổi không khí của không gian.

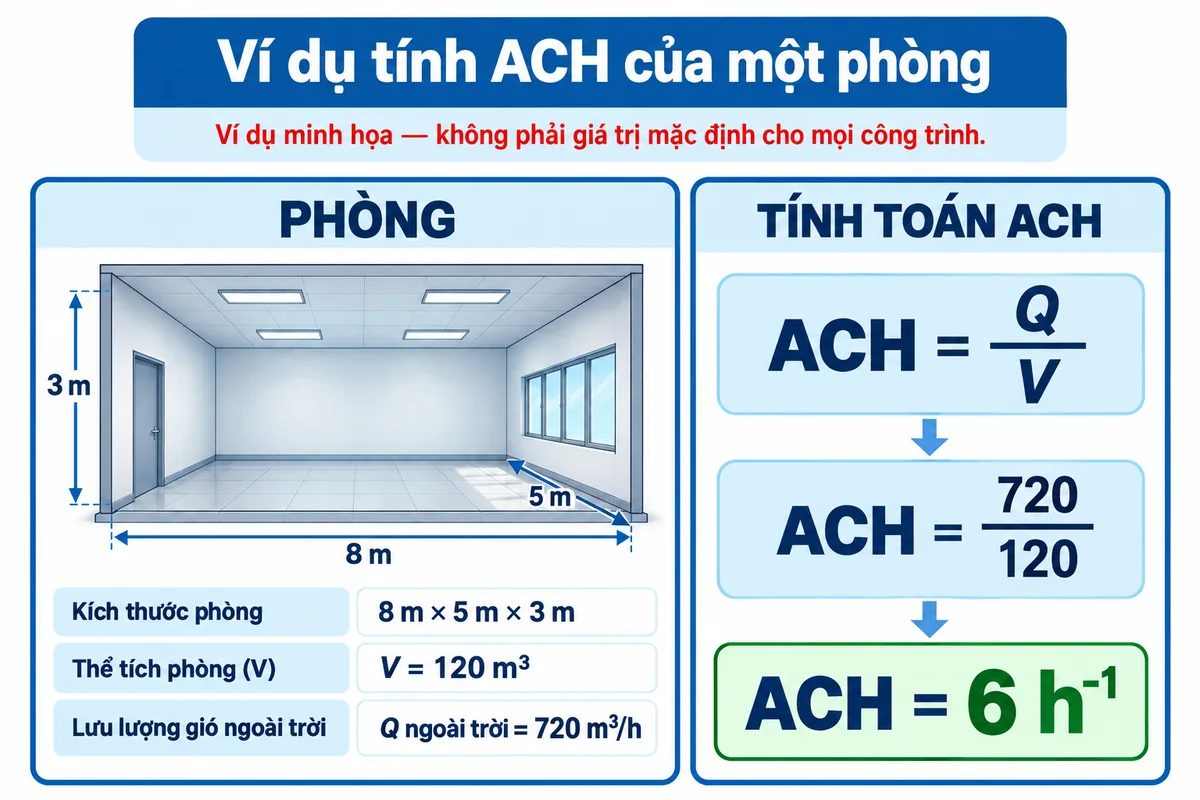

Ví dụ một phòng kích thước 8 m × 5 m × 3 m có thể tích:
V = 8 × 5 × 3 = 120 m³
Nếu lưu lượng gió ngoài trời cấp vào phòng là 720 m³/h:
ACH = 720 / 120 = 6 h-1
Lưu ý: đây là ví dụ minh họa để giải thích công thức, không phải giá trị mặc định cho phòng có kích thước tương tự. Lưu lượng thiết kế thực tế phải được xác định theo công năng, người sử dụng, nguồn ô nhiễm, yêu cầu áp suất, tiêu chuẩn/quy chuẩn và các điều kiện dự án.
Cách 2: Biết ACH yêu cầu, tính lưu lượng Q
Khi một yêu cầu áp dụng cho dự án đã xác định rõ số lần trao đổi không khí cần thiết, có thể tính lưu lượng:
Q = ACH × V
Ví dụ, một không gian có thể tích 384 m³ và hồ sơ thiết kế đã xác định yêu cầu là 4 h-1 thì lưu lượng tương ứng:
Q = 4 × 384 = 1.536 m³/h
Ở đây 4 h-1 chỉ là giả thiết minh họa đã được xác định trước. Không nên lấy con số này làm “tiêu chuẩn ACH” cho một loại phòng nếu chưa có căn cứ của tiêu chuẩn, quy chuẩn, hồ sơ công nghệ hoặc yêu cầu thiết kế.
Không nên chọn ACH chỉ bằng một bảng tra chung
Một lỗi phổ biến trên Internet là dùng một bảng “ACH tham khảo” rồi áp cho mọi dự án. Cách này có thể phù hợp cho ước lượng sơ bộ trong một số trường hợp, nhưng không đủ để chốt thiết kế.
ASHRAE lưu ý rằng air change rates không phải các giá trị cố định; chúng cần thay đổi theo mục đích sử dụng, mật độ người và các yếu tố đặc thù của không gian. Với công trình dân dụng tại Việt Nam, TCVN 5687:2024 – Thông gió và điều hòa không khí – Yêu cầu thiết kế hiện là phiên bản còn hiệu lực và thay thế TCVN 5687:2010. Khi thiết kế thật, cần sử dụng bản tiêu chuẩn hợp pháp và kiểm tra đúng yêu cầu áp dụng cho loại không gian cụ thể.
Đối với IAQ và thông gió cho không gian có người, có thể tham khảo phạm vi và phương pháp của ANSI/ASHRAE Standard 62.1-2025. Không nên biến ACH thành một “đường tắt” để bỏ qua các yêu cầu theo người, diện tích, nguồn ô nhiễm hoặc hiệu quả phân phối gió.

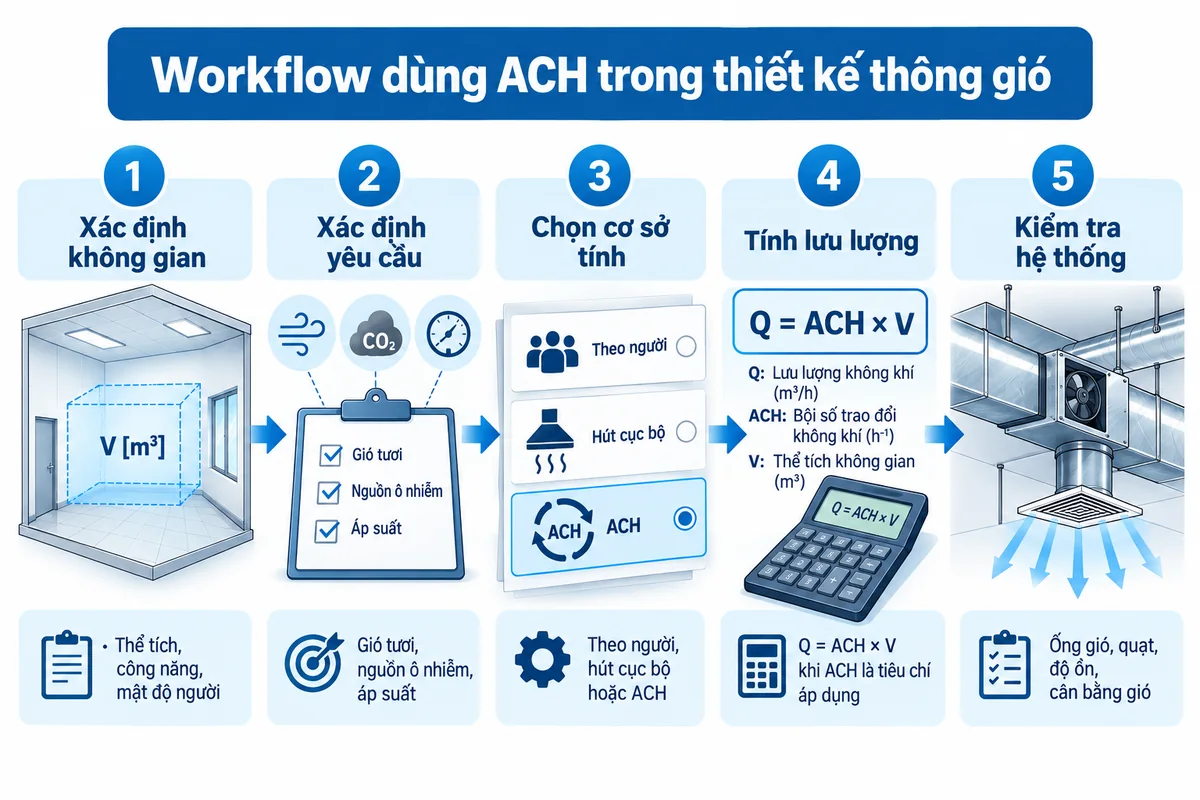

Quy trình dùng ACH hợp lý trong thiết kế HVAC
- Xác định không gian: công năng, kích thước, thể tích hữu dụng, số người và thời gian sử dụng.
- Xác định mục tiêu thông gió: cấp gió ngoài trời, hút mùi, hút ẩm, kiểm soát nhiệt, kiểm soát chất ô nhiễm hay duy trì chênh áp.
- Chọn cơ sở tính lưu lượng: theo người/diện tích, theo phát sinh chất ô nhiễm, theo thiết bị công nghệ, theo hút cục bộ hoặc theo ACH khi tiêu chí này thực sự áp dụng.
- Tính hoặc kiểm tra ACH: dùng đúng loại Q và đúng thể tích V.
- Kiểm tra hệ thống: phân phối gió, đường ống, tổn thất áp suất, chọn quạt, độ ồn và cân bằng lưu lượng.
Nếu đang xây dựng toàn bộ bài tính từ đầu, có thể xem thêm quy trình thiết kế hệ thống điều hòa thông gió HVAC để đặt bước tính ACH vào đúng chuỗi thiết kế.
Những lỗi thường gặp khi tính ACH
1. Nhầm m³/s với m³/h
Nếu Q đang là m³/s nhưng đem chia trực tiếp cho m³, kết quả có đơn vị s-1, không phải số lần mỗi giờ. Cần nhân 3600 để đổi sang h-1.
2. Dùng gió cấp tổng nhưng gọi là ACH gió tươi
Trong hệ thống có hồi gió, gió cấp tổng có thể lớn hơn gió ngoài trời nhiều lần. Nếu mục tiêu đang kiểm tra thông gió ngoài trời thì phải dùng đúng Qoa.
3. Chọn ACH trước rồi mới tìm lý do
Cách làm đúng là xác định cơ sở thiết kế trước. Nếu tiêu chuẩn hoặc yêu cầu công nghệ quy định ACH thì dùng ACH. Nếu lưu lượng phải tính theo người, nguồn ô nhiễm hoặc hút cục bộ thì nên tính theo cơ sở đó trước rồi dùng ACH như chỉ số kiểm tra.
4. Bỏ qua đường đi của không khí
Hai phòng có cùng ACH chưa chắc có hiệu quả thông gió giống nhau. Vị trí miệng cấp, miệng hút, hiện tượng ngắn mạch gió, vùng chết và cách tổ chức dòng khí đều ảnh hưởng đến chất lượng phân phối gió.
5. Tính được Q nhưng dừng ở đó
Lưu lượng chỉ là đầu vào cho các bước tiếp theo. Sau khi xác định Q, cần chọn kích thước ống, kiểm tra vận tốc, tổn thất áp suất và quạt. Khi hệ thống có van điều chỉnh, cách bố trí và lựa chọn các loại van gió trong hệ thống thông gió cũng ảnh hưởng đến khả năng cân bằng lưu lượng thực tế.
ACH có liên quan gì đến chọn quạt và ống gió?
ACH không trực tiếp cho biết cột áp quạt hay kích thước ống. Nó chỉ giúp xác định hoặc kiểm tra lưu lượng. Sau khi có Q, kỹ sư mới phân chia lưu lượng theo nhánh, chọn kích thước ống, tính tổn thất ma sát và tổn thất cục bộ, rồi xác định điểm làm việc của quạt.
Với tổn thất cục bộ qua co, chạc, thu/phình hoặc các phụ kiện ống gió, có thể tham khảo bài sử dụng ASHRAE Duct Fitting Database để tính tổn thất áp suất ống gió. Đây là bước sau của bài toán lưu lượng, không nên trộn lẫn với bản thân công thức ACH.
Câu hỏi thường gặp
ACH càng cao thì thông gió càng tốt phải không?
Không nhất thiết. ACH cao làm tăng lượng không khí trao đổi theo thể tích, nhưng hiệu quả thực tế còn phụ thuộc loại không khí đang tính, cách phân phối gió, vị trí nguồn ô nhiễm, chất lượng không khí cấp và mục tiêu thiết kế. Tăng lưu lượng không có căn cứ còn làm tăng năng lượng quạt, tải xử lý không khí và tiếng ồn.
ACH gió tươi và ACH gió cấp có giống nhau không?
Không. Trong hệ thống có hồi gió, gió cấp tổng gồm cả gió ngoài trời và gió hồi. Vì vậy tỷ lệ trao đổi dựa trên gió cấp tổng thường lớn hơn tỷ lệ dựa trên gió ngoài trời.
Nếu Q tính bằng m³/s thì công thức ACH là gì?
Dùng công thức ACH = 3600 × Q / V, trong đó Q tính bằng m³/s và V tính bằng m³.
Có thể chọn quạt chỉ từ giá trị ACH không?
Không. ACH có thể giúp xác định lưu lượng Q. Chọn quạt còn cần tổng trở hệ thống, điểm làm việc, hiệu suất, độ ồn, dự phòng hợp lý và điều kiện lắp đặt.
Kết luận
ACH là một chỉ số đơn giản nhưng hữu ích khi được dùng đúng ngữ cảnh. Công thức cốt lõi là ACH = Q / V khi Q dùng m³/h. Điều quan trọng hơn công thức là phải xác định rõ Q đang đại diện cho loại lưu lượng nào và ACH có thực sự là tiêu chí thiết kế phù hợp hay chỉ là chỉ số kiểm tra.
Trong hồ sơ HVAC chuyên nghiệp, nên ghi rõ cơ sở tính, đơn vị, loại lưu lượng và nguồn yêu cầu. Cách này giúp tránh nhầm giữa gió tươi và gió cấp tổng, đồng thời tạo đầu vào rõ ràng cho các bước tính ống gió, tổn thất áp suất và lựa chọn quạt.
Nguồn tham khảo chính thức: ASHRAE Terminology; ASHRAE Handbook – Ventilation and Infiltration; TCVN 5687:2024; ANSI/ASHRAE Standard 62.1-2025.
