Phần mềm Daikin VRV Xpress là công cụ hỗ trợ kỹ sư lựa chọn và thiết kế hệ thống điều hòa trung tâm VRV. Thay vì chỉ cộng công suất dàn lạnh rồi chọn dàn nóng theo cảm tính, kỹ sư có thể sử dụng phần mềm để tổ chức cấu hình thiết bị, sơ đồ đường ống môi chất, phương án điều khiển và những thông tin kỹ thuật liên quan.
Bài viết này giải thích VRV Xpress là gì, những chức năng chính, quy trình lựa chọn hệ thống, cách kiểm tra kết quả và cách tiếp cận nguồn phần mềm chính thức. Nội dung cũng phân biệt VRV Xpress truyền thống, VRV Web Xpress và một số công cụ thiết kế khác trong hệ sinh thái Daikin.
1. Phần mềm VRV Xpress là gì?
VRV Xpress thuộc nhóm phần mềm lựa chọn và cấu hình hệ thống điều hòa trung tâm VRV (VRV Selection Software).
Trong đó, VRV là viết tắt của Variable Refrigerant Volume, tên công nghệ điều hòa sử dụng khả năng điều chỉnh lưu lượng môi chất lạnh của Daikin. Một hệ thống VRV thường gồm một hoặc nhiều dàn nóng kết nối với nhiều dàn lạnh thông qua mạng đường ống môi chất và các thành phần điều khiển phù hợp.
Khác với phần mềm vẽ CAD đơn thuần, VRV Xpress sử dụng dữ liệu kỹ thuật của các sản phẩm Daikin để hỗ trợ tạo và đánh giá cấu hình hệ thống.
Theo mô tả của Daikin, VRV Xpress có các chức năng chính:
- Lựa chọn dàn lạnh và ghép nối với dàn nóng.
- Hỗ trợ tạo sơ đồ đường ống và vị trí chia nhánh.
- Hỗ trợ tạo sơ đồ dây điện.
- Hỗ trợ lựa chọn điều khiển trung tâm tương thích.
- Tạo kết quả và tài liệu thiết kế phục vụ các bước tiếp theo.
Các chức năng cụ thể có thể khác nhau giữa phiên bản truyền thống, bản chạy trên web, khu vực thị trường và dòng sản phẩm được hỗ trợ.
VRV Xpress dành cho ai?
Công cụ phù hợp với kỹ sư HVAC, đơn vị tư vấn thiết kế MEP, nhà thầu điều hòa, đơn vị phân phối thiết bị và những người cần xây dựng phương án VRV cho dự án. Tuy nhiên, người sử dụng vẫn cần có kiến thức về tính tải lạnh, cấu hình VRV, đường ống môi chất, điều khiển và yêu cầu lắp đặt của nhà sản xuất.
2. Các chức năng chính của phần mềm Daikin VRV Xpress
2.1. Lựa chọn dàn lạnh và dàn nóng
Một nhiệm vụ quan trọng của VRV Xpress là hỗ trợ lựa chọn tổ hợp dàn lạnh và dàn nóng phù hợp.
Trước khi lựa chọn thiết bị, kỹ sư cần xác định nhu cầu làm lạnh hoặc sưởi của từng phòng, số lượng khu vực điều khiển và điều kiện vận hành. Từ đó, công cụ có thể hỗ trợ đánh giá các phương án ghép nối theo dữ liệu thiết bị tương ứng.
Tuy nhiên, không nên chọn dàn lạnh chỉ theo diện tích phòng hoặc chọn dàn nóng bằng cách cộng công suất danh định của các dàn lạnh. Cần kiểm tra khả năng đáp ứng tải của thiết bị tại điều kiện thực tế, bao gồm nhiệt độ môi trường, chiều dài ống, chênh cao và các giới hạn của tổ hợp hệ thống.
2.2. Hỗ trợ thiết kế đường ống môi chất lạnh
VRV Xpress hỗ trợ tổ chức sơ đồ đường ống kết nối dàn nóng với các dàn lạnh được lựa chọn.
Một sơ đồ có thể bao gồm:
- Tuyến ống môi chất chính.
- Các nhánh đi tới dàn lạnh.
- Vị trí và loại bộ chia nhánh phù hợp.
- Chiều dài của từng đoạn ống.
- Chênh lệch cao độ.
- Các kích thước ống được lựa chọn theo dữ liệu hệ thống.
Khác với mạng ống gió, mạng ống môi chất của VRV phải tuân theo những yêu cầu riêng về chiều dài, kích thước, cấu hình nhánh và điều kiện vận hành. Kết quả phần mềm cần được đối chiếu với tài liệu kỹ thuật của dòng VRV đang sử dụng.
2.3. Tạo sơ đồ dây điện và điều khiển
Daikin giới thiệu chức năng tạo sơ đồ dây điện cho cấu hình VRV được lựa chọn. Điều này giúp kỹ sư triển khai các thông tin ban đầu phục vụ phối hợp hệ thống điện và điều khiển.
Tuy nhiên, cần phân biệt sơ đồ nguyên lý được phần mềm tạo với hồ sơ thi công điện hoàn chỉnh. Các nội dung như lựa chọn dây dẫn, thiết bị bảo vệ, tuyến cáp, nguồn điện, nối đất và thi công phải được kiểm tra theo hướng dẫn lắp đặt của model và quy định áp dụng cho dự án.
2.4. Hỗ trợ lựa chọn điều khiển trung tâm
Đối với công trình nhiều phòng hoặc nhiều tầng, kỹ sư có thể cần hệ thống điều khiển tập trung. VRV Xpress hỗ trợ lựa chọn những phương án điều khiển tương thích với hệ thống trong phạm vi dữ liệu và chức năng được cung cấp.
Cần kiểm tra số lượng thiết bị, nhóm điều khiển, giao tiếp và khả năng tích hợp với hệ thống quản lý tòa nhà nếu dự án yêu cầu.
2.5. Xuất tài liệu phục vụ thiết kế
Daikin mô tả khả năng thể hiện hoặc xuất kết quả sang những công cụ như Word, Excel và AutoCAD trong các phiên bản VRV Xpress được hỗ trợ. Các tài liệu này có thể hữu ích cho việc kiểm tra danh sách thiết bị, chuẩn bị báo cáo và phối hợp triển khai bản vẽ.
Tuy nhiên, không nên mặc định mọi phiên bản Xpress đều hỗ trợ cùng định dạng xuất hoặc có thể xuất toàn bộ mô hình BIM hoàn chỉnh.
3. Phân biệt VRV Xpress, VRV Web Xpress và DK-BIM
Đây là điểm cần chú ý khi tìm kiếm phần mềm Daikin trong giai đoạn hiện nay.
| Công cụ | Định hướng sử dụng |
|---|---|
| VRV Xpress | Lựa chọn và thiết kế cấu hình VRV, có các phiên bản phần mềm truyền thống |
| VRV Web Xpress | Công cụ lựa chọn VRV hoạt động trên nền web |
| DK-BIM | Nhóm công cụ hỗ trợ thiết kế, tính toán hoặc lựa chọn thiết bị trong hệ sinh thái Daikin tại một số thị trường |
| Ventilation Xpress | Hỗ trợ lựa chọn các sản phẩm thông gió Daikin được áp dụng |
3.1. VRV Xpress truyền thống
Daikin từng cung cấp VRV Xpress dưới dạng công cụ kỹ thuật cài đặt và sử dụng theo môi trường phần mềm tương ứng. Tài liệu giới thiệu của Daikin nêu các chức năng lựa chọn dàn lạnh, dàn nóng, tạo sơ đồ ống, sơ đồ điện và hỗ trợ chuẩn bị tài liệu.
Nếu đang sử dụng một phiên bản cũ, kỹ sư nên kiểm tra dữ liệu sản phẩm và khả năng hỗ trợ các dòng VRV mới trước khi tiếp tục triển khai dự án.
3.2. VRV Web Xpress
Daikin Europe hiện giới thiệu VRV Web Xpress là công cụ lựa chọn sản phẩm trên nền web. Điểm khác biệt đáng chú ý là người dùng có thể truy cập công cụ trực tuyến theo cơ chế tài khoản và quyền được cấp, thay vì bắt buộc phải cài một ứng dụng trên máy tính.
Việc sử dụng trên nền web cũng có thể hỗ trợ lưu trữ và chia sẻ dự án theo những chức năng mà nền tảng cung cấp. Tuy nhiên, khả năng truy cập và danh mục sản phẩm có thể phụ thuộc thị trường hoặc tài khoản được Daikin cấp quyền.
3.3. DK-BIM và công cụ hỗ trợ thiết kế tại Việt Nam
Trong một số tài liệu giới thiệu sản phẩm tại Việt Nam, Daikin còn trình bày các công cụ DK-BIM, bao gồm chức năng hỗ trợ tính tải nhiệt và lựa chọn model điều hòa. Không nên gọi mọi công cụ này là VRV Xpress hoặc mặc định DK-BIM có cùng dữ liệu, giao diện và khả năng sử dụng như VRV Web Xpress tại châu Âu.
Khi triển khai dự án ở Việt Nam, kỹ sư nên hỏi Daikin Việt Nam về công cụ chính thức đang được cung cấp cho dòng thiết bị dự kiến sử dụng.
4. Cần chuẩn bị gì trước khi sử dụng VRV Xpress?
Để lựa chọn VRV có cơ sở, nên chuẩn bị dữ liệu theo từng nhóm.
4.1. Thông tin công trình
Cần có:
- Vị trí công trình.
- Mặt bằng kiến trúc.
- Số tầng và cao độ.
- Danh sách phòng.
- Công năng sử dụng.
- Vị trí dự kiến đặt dàn nóng và dàn lạnh.
- Các hạn chế về không gian lắp đặt và bảo trì.
4.2. Tải lạnh thiết kế
Với mỗi phòng, kỹ sư cần có kết quả tính tải được kiểm tra. Đối với các khu vực có yêu cầu kiểm soát độ ẩm, cần xem xét cả tải lạnh cảm và tải lạnh tổng để lựa chọn thiết bị phù hợp.
Phần mềm lựa chọn VRV không nên được sử dụng thay cho toàn bộ quy trình tính tải nếu công cụ hoặc phiên bản đang dùng không hỗ trợ chức năng đó.
4.3. Điều kiện môi trường
Cần xác định nhiệt độ ngoài trời thiết kế, điều kiện trong phòng và các yêu cầu vận hành liên quan. Đặc biệt ở những khu vực có nhiệt độ ngoài trời cao, công suất thực tế của hệ thống có thể khác công suất danh định theo điều kiện thử tiêu chuẩn.
4.4. Dữ liệu mạng ống môi chất
Cần chuẩn bị tuyến đi ống dự kiến cùng các thông tin:
- Chiều dài ống của từng đoạn.
- Chiều dài từ dàn nóng tới dàn lạnh xa nhất.
- Vị trí chia nhánh.
- Chênh cao giữa dàn nóng và dàn lạnh.
- Chênh cao giữa các dàn lạnh.
- Không gian và khả năng thi công tuyến ống.
4.5. Yêu cầu điện và điều khiển
Thông tin cần xét có thể bao gồm nguồn điện, vị trí tủ điện, phương án điều khiển cục bộ, điều khiển trung tâm và các yêu cầu tích hợp.
5. Quy trình lựa chọn hệ thống bằng VRV Xpress
Trình tự dưới đây mô tả logic kỹ thuật tổng quát, không phải hướng dẫn thao tác chính xác theo từng nút bấm của mọi phiên bản phần mềm.
Bước 1: Xác định phạm vi hệ thống
Trước tiên, cần xác định số lượng dàn lạnh, khu vực phục vụ và nhu cầu làm lạnh hoặc sưởi. Việc phân chia thành một hay nhiều hệ VRV cần xét cả tải lạnh, không gian bố trí, giới hạn thiết bị và yêu cầu điều khiển.
Bước 2: Lựa chọn dòng sản phẩm phù hợp
Xác định dòng VRV và cấu hình hệ thống phù hợp với công trình, bao gồm hệ heat pump hoặc heat recovery nếu dự án có nhu cầu tương ứng. Không nên chọn dòng sản phẩm chỉ vì có công suất danh định lớn hơn tải thiết kế.
Bước 3: Nhập và lựa chọn dàn lạnh
Đối với từng phòng, đưa nhu cầu công suất và điều kiện kỹ thuật vào quá trình lựa chọn. Kiểm tra loại dàn lạnh như cassette, giấu trần nối ống gió hoặc các loại được dòng hệ thống hỗ trợ.
Ngoài công suất, cần kiểm tra yêu cầu về tiếng ồn, lưu lượng gió, áp suất tĩnh ngoài, không gian bảo trì và phân phối không khí.
Bước 4: Chọn tổ hợp dàn nóng
Đánh giá khả năng kết nối và đáp ứng tải của tổ hợp dàn nóng. Cần phân biệt công suất danh định với công suất hiệu chỉnh tại điều kiện thực tế.
Bước 5: Khai báo và kiểm tra đường ống
Thiết lập tuyến ống môi chất theo sơ đồ dự kiến. Kiểm tra các chiều dài, chênh cao, phương án chia nhánh và các giới hạn tương ứng.
Bước 6: Kiểm tra tổ hợp hệ thống
Rà soát tỷ lệ công suất kết nối, khả năng đáp ứng tải, giới hạn về đường ống và những cảnh báo được công cụ đưa ra.
Bước 7: Thiết lập điều khiển
Chọn các bộ điều khiển phù hợp với phạm vi hệ thống và yêu cầu công trình.
Bước 8: Xuất và rà soát tài liệu
Xuất danh sách thiết bị, sơ đồ ống và tài liệu khác nếu phiên bản hỗ trợ. Sau đó đối chiếu một lần nữa với catalogue, manual và hồ sơ thiết kế thực tế.
6. Ví dụ lựa chọn sơ bộ hệ thống VRV cho một tầng văn phòng
Xét một công trình văn phòng giả định có bốn phòng điều hòa.
| Phòng | Tải lạnh thiết kế | Công suất danh định dàn lạnh dự kiến |
|---|---|---|
| Phòng A | 4,5 kW | 5,6 kW |
| Phòng B | 6,0 kW | 7,1 kW |
| Phòng C | 3,8 kW | 4,5 kW |
| Phòng D | 5,0 kW | 5,6 kW |
| Tổng | 19,3 kW | 22,8 kW |
Giả sử đang xem xét một tổ hợp dàn nóng có công suất danh định 22,4 kW.
Ta có thể thực hiện phép tính tham khảo:
Tỷ lệ công suất kết nối = Tổng công suất danh định dàn lạnh / Công suất danh định dàn nóng × 100%
Thay số:
CR = 22,8 / 22,4 × 100%
CR ≈ 101,8%
Trong đó CR là Connection Ratio, được tính theo cơ sở công suất danh định giả định ở ví dụ này.
Có thể kết luận hệ thống đã được chọn đúng không?
Chưa. Tỷ lệ kết nối khoảng 101,8% chỉ là một dữ liệu sơ bộ, không đủ để kết luận tổ hợp được phép sử dụng hay đáp ứng toàn bộ tải.
Cần kiểm tra thêm:
- Giới hạn connection ratio của dòng VRV cụ thể.
- Công suất thực tế của dàn nóng tại điều kiện thiết kế.
- Ảnh hưởng của chiều dài ống và chênh cao.
- Khả năng đáp ứng tải của từng dàn lạnh.
- Chế độ vận hành đồng thời.
- Khả năng kiểm soát tải ẩn và độ ẩm khi cần.
- Điều kiện kết nối, điều khiển và lắp đặt.
Đặc biệt, tải lạnh thiết kế 19,3 kW không phải là tổng công suất danh định dàn lạnh 22,8 kW. Hai giá trị này có ý nghĩa khác nhau và không được sử dụng thay thế cho nhau.
Đây là ví dụ tự xây dựng để giải thích cách kiểm tra. Không có model Daikin cụ thể nào được lựa chọn hoặc xác nhận đạt bằng VRV Xpress.

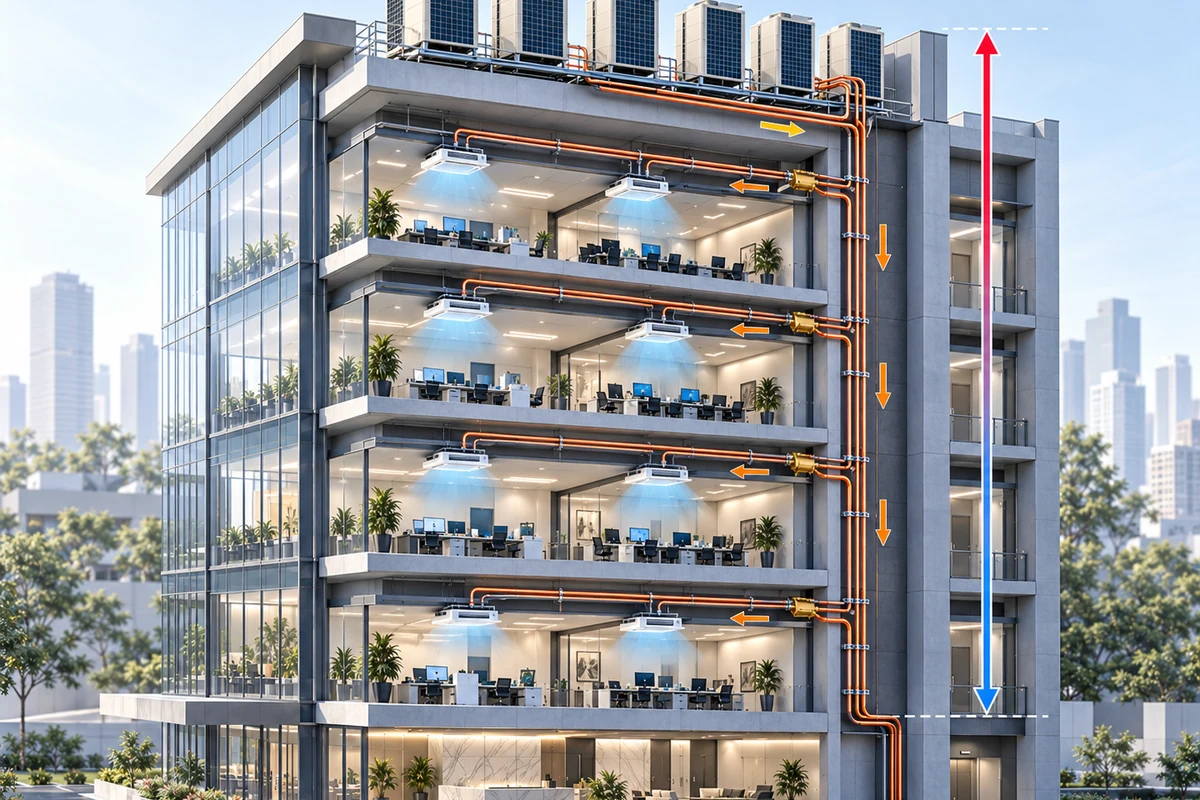

7. Những thông số đường ống cần kiểm tra
Thiết kế hệ VRV đòi hỏi mạng đường ống môi chất tuân theo các giới hạn của hệ thống.
7.1. Chiều dài đường ống thực tế
Đây là chiều dài vật lý của tuyến ống giữa những vị trí được xét. Ví dụ một tuyến chung dài 20 m, sau đó chia thành hai nhánh dài 12 m và 7 m.
Với sơ đồ giả định này:
- Chiều dài tới dàn lạnh xa nhất là 20 + 12 = 32 m.
- Tổng chiều dài các đoạn ống vật lý trong sơ đồ là 20 + 12 + 7 = 39 m.
Hai con số có ý nghĩa khác nhau.
7.2. Chiều dài đường ống tương đương
Trong một số phép kiểm tra, cần xét chiều dài tương đương có tính đến những thành phần và phụ kiện theo quy định của nhà sản xuất. Không nên lấy tổng chiều dài ống thực rồi mặc định đó cũng là chiều dài tương đương.
7.3. Chiều dài sau bộ chia nhánh đầu tiên
Một số dòng VRV có các yêu cầu riêng đối với chiều dài từ điểm chia nhánh đầu tiên đến dàn lạnh xa nhất. Cần kiểm tra theo đúng model, cấu hình hệ thống và manual.
7.4. Chênh lệch cao độ
Các trường hợp cần kiểm tra có thể gồm:
- Dàn nóng đặt cao hơn dàn lạnh.
- Dàn nóng đặt thấp hơn dàn lạnh.
- Chênh cao giữa các dàn lạnh.
- Chênh cao liên quan đến những thành phần đặc biệt của hệ heat recovery.
Giới hạn của các trường hợp này không nhất thiết giống nhau.

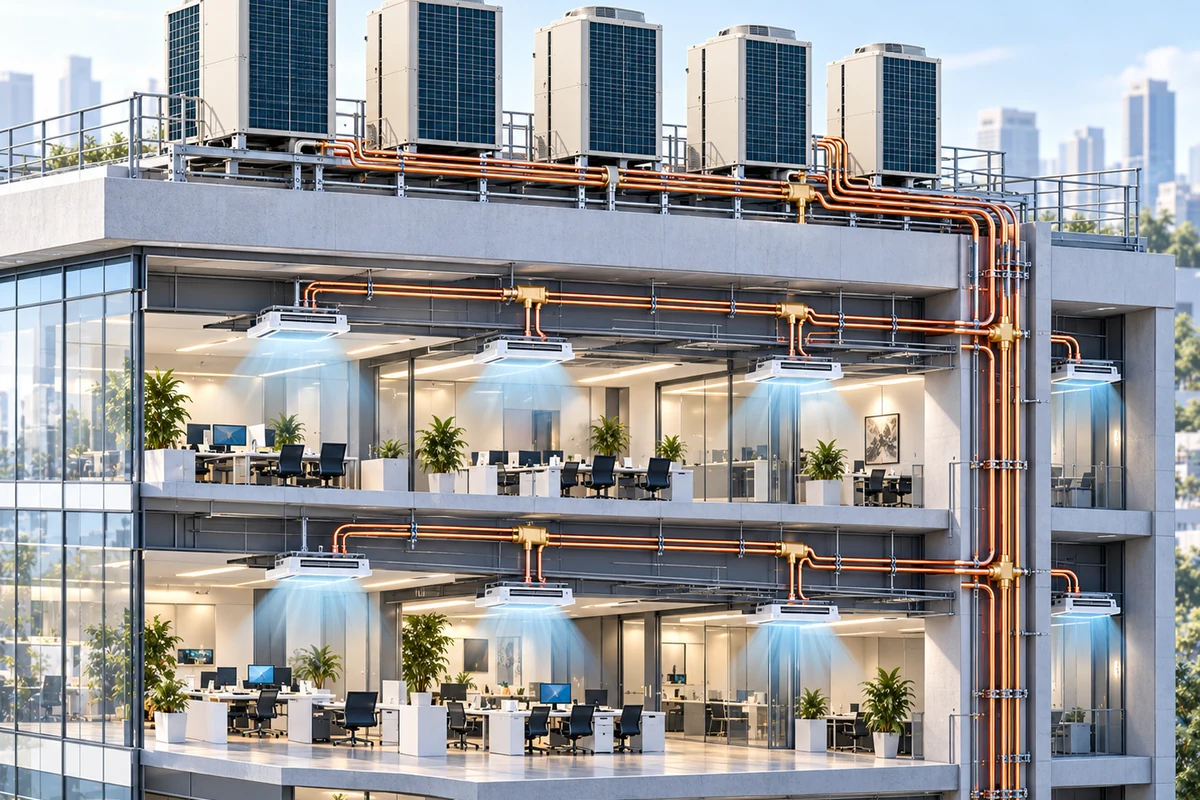

7.5. Lựa chọn bộ chia nhánh
REFNET joint, header hoặc những phụ kiện chia nhánh khác phải được lựa chọn phù hợp với dòng sản phẩm và cấu hình đường ống. Không nên sử dụng phụ kiện chia nhánh bất kỳ chỉ vì kích thước kết nối nhìn có vẻ phù hợp.
8. VRV Xpress có tính được lượng môi chất lạnh bổ sung không?
Các công cụ thiết kế VRV của Daikin có thể hỗ trợ tính toán hoặc xác định lượng môi chất bổ sung trong những dòng sản phẩm và phiên bản phù hợp. Tuy nhiên, không nên mặc định mọi phiên bản VRV Xpress đều thực hiện công việc này giống nhau.
Lượng môi chất bổ sung thường phụ thuộc vào nhiều yếu tố như chiều dài và kích thước các tuyến ống, cấu hình hệ thống và quy định của nhà sản xuất.
Khi triển khai thực tế, cần kiểm tra:
- Loại môi chất lạnh của hệ thống.
- Lượng môi chất nạp sẵn.
- Cấu hình đường ống thực tế.
- Hướng dẫn tính nạp bổ sung của model.
- Giới hạn an toàn môi chất liên quan.
- Các yêu cầu chạy thử và nạp môi chất.
Đặc biệt với những hệ thống sử dụng các loại môi chất có yêu cầu an toàn riêng, kỹ sư phải đánh giá các điều kiện áp dụng theo tài liệu hiện hành. Kết quả từ phần mềm lựa chọn không thay thế quy trình thi công và commissioning.
9. VRV Xpress có phải phần mềm tính tải lạnh không?
Cần phân biệt ba nhiệm vụ:
| Công việc | Ý nghĩa |
|---|---|
| Tính tải lạnh | Xác định nhu cầu làm lạnh của phòng hoặc công trình |
| Lựa chọn thiết bị VRV | Chọn tổ hợp thiết bị đáp ứng điều kiện đã xác định |
| Thiết kế mạng ống VRV | Tổ chức tuyến ống, chia nhánh và kiểm tra giới hạn |
VRV Xpress chủ yếu được giới thiệu như một công cụ lựa chọn và thiết kế hệ thống VRV. Không nên khẳng định mọi phiên bản đều có chức năng tính tải lạnh công trình đầy đủ.
Đối với một dự án mới, quy trình đáng tin cậy là tính tải lạnh trước, sau đó sử dụng công cụ lựa chọn để xác định tổ hợp VRV phù hợp. Kỹ sư có thể tham khảo thêm bài Quy trình thiết kế hệ thống điều hòa thông gió HVAC từ A đến Z để hiểu vị trí của bước lựa chọn VRV trong toàn bộ quy trình thiết kế.
10. Hướng dẫn truy cập và tải phần mềm Daikin VRV Xpress chính thức
Khi tìm kiếm cụm từ “tải phần mềm VRV Xpress mới nhất”, người dùng có thể gặp nhiều đường dẫn khác nhau, từ bản cài đặt cũ đến các cổng phần mềm trực tuyến.
Cách tiếp cận an toàn là bắt đầu từ Daikin.
10.1. Truy cập cổng VRV Xpress
Daikin UK giới thiệu cổng VRV Xpress tại địa chỉ:
https://vrvxpress.daikin.eu/
Đây là địa chỉ được dẫn từ trang phần mềm của Daikin. Khi truy cập, người dùng có thể được chuyển tới hệ thống đăng nhập Daikin. Việc có sử dụng được nền tảng hay không còn phụ thuộc vào tài khoản và quyền truy cập được cấp.
10.2. Tìm phần mềm trong My Daikin
Daikin Europe giới thiệu thư viện phần mềm dành cho đối tượng chuyên môn tại:
https://my.daikin.eu/
Có thể tìm kiếm VRV Web Xpress hoặc những công cụ lựa chọn thiết bị tương ứng. Một số tài nguyên có thể yêu cầu đăng nhập hoặc tài khoản chuyên môn.
10.3. Liên hệ Daikin Việt Nam
Đối với công trình tại Việt Nam, nên bắt đầu từ:
https://www.daikin.com.vn/
Người dùng cần yêu cầu xác nhận công cụ lựa chọn VRV đang được cung cấp cho thị trường Việt Nam và dòng sản phẩm dự kiến thiết kế.
Nên hỏi rõ:
- Công cụ sử dụng trên web hay cần cài đặt?
- Có yêu cầu tài khoản chuyên môn không?
- Có hỗ trợ đúng model được phân phối tại Việt Nam không?
- Có thư viện thiết bị và catalogue cập nhật không?
- Có hỗ trợ xuất sơ đồ ống và báo cáo không?
10.4. Có nên sử dụng bộ cài VRV Xpress chia sẻ trên Internet?
Không nên sử dụng file không rõ nguồn gốc hoặc bị chỉnh sửa. Bộ cài cũ có thể gặp các vấn đề như thư viện sản phẩm lỗi thời, thiếu model mới, không tương thích hệ điều hành hoặc không được nhà sản xuất hỗ trợ.
Đặc biệt, không nên sử dụng crack, keygen, serial kích hoạt không hợp lệ hoặc phần mềm được phân phối trái phép. Bài viết này không lưu trữ hoặc phân phối bộ cài của Daikin.
11. Những lỗi thường gặp khi sử dụng VRV Xpress
11.1. Chọn sai dòng sản phẩm
Một dòng VRV không có nghĩa tương thích với mọi dàn lạnh và bộ điều khiển. Cần chọn đúng dữ liệu sản phẩm cho thị trường và dự án.
11.2. Dùng công suất danh định thay cho công suất thực tế
Công suất danh định được công bố tại những điều kiện tham chiếu cụ thể. Khi công trình có nhiệt độ ngoài trời khác, chiều dài ống lớn hoặc những điều kiện đặc biệt, công suất thực tế có thể thay đổi.
11.3. Không khai báo chính xác chiều dài đường ống
Nếu nhập chiều dài ống thấp hơn thực tế, kết quả lựa chọn có thể không phản ánh đầy đủ ảnh hưởng của hệ thống đường ống.
11.4. Nhầm chiều dài ống xa nhất với tổng chiều dài ống
Đây là hai đại lượng khác nhau. Khi cần tính lượng môi chất bổ sung hoặc kiểm tra giới hạn, phải xác định đúng cơ sở của từng phép tính.
11.5. Sử dụng tỷ lệ kết nối như điều kiện duy nhất để chọn dàn nóng
Tỷ lệ công suất kết nối nằm trong phạm vi cho phép chưa đồng nghĩa hệ thống đáp ứng tải thiết kế.
11.6. Không kiểm tra độ ồn, áp suất tĩnh và không gian bảo trì
Một dàn lạnh giấu trần có công suất phù hợp vẫn có thể không đáp ứng yêu cầu thực tế nếu áp suất tĩnh, tiếng ồn hoặc không gian lắp đặt không phù hợp.
11.7. Không đối chiếu sơ đồ điện
Sơ đồ phần mềm hỗ trợ lựa chọn không thay thế kiểm tra thiết kế điện, bảo vệ và đấu nối tại công trình.
11.8. Sử dụng dữ liệu thiết bị từ phiên bản cũ
Một model mới có thể không tồn tại trong thư viện phần mềm cũ. Khi đó, không nên tự chọn model gần giống rồi coi kết quả có giá trị cho thiết bị khác.
12. Kiểm tra kết quả VRV Xpress trước khi triển khai thi công
Sau khi hoàn thành lựa chọn, kỹ sư nên rà soát các nội dung sau:
| Hạng mục | Nội dung kiểm tra |
|---|---|
| Dàn lạnh | Chủng loại, công suất, số lượng, điều kiện sử dụng |
| Dàn nóng | Model, tổ hợp, khả năng đáp ứng tải |
| Connection Ratio | Đúng giới hạn của dòng thiết bị |
| Chiều dài đường ống | Chiều dài thực, tương đương và giới hạn liên quan |
| Cao độ | Chênh cao giữa các thiết bị |
| Chia nhánh | Loại phụ kiện và vị trí phù hợp |
| Môi chất | Loại môi chất và yêu cầu nạp bổ sung |
| Điều khiển | Khả năng tương thích thiết bị |
| Điện | Nguồn điện, đấu nối và bảo vệ |
| Hồ sơ | Bản vẽ, báo cáo, phiên bản dữ liệu |
Đặc biệt, phải đối chiếu với tài liệu lắp đặt của model.
DuyHVAC đã có bài Hướng dẫn lắp đặt điều hòa VRV: ống đồng, thử kín, hút chân không và chạy thử, tập trung vào những công việc sau giai đoạn thiết kế và lựa chọn thiết bị.
13. Khi nào nên sử dụng VRV Xpress và khi nào cần công cụ khác?
VRV Xpress hữu ích khi cần lựa chọn và kiểm tra cấu hình hệ VRV Daikin. Tuy nhiên, trong một dự án HVAC, các công việc khác có thể cần công cụ chuyên dụng riêng.
| Nhiệm vụ | Nhóm công cụ phù hợp |
|---|---|
| Tính tải lạnh công trình | Phần mềm tính tải nhiệt |
| Lựa chọn VRV Daikin | Công cụ lựa chọn VRV được Daikin hỗ trợ |
| Triển khai mô hình BIM | Revit hoặc nền tảng BIM phù hợp |
| Triển khai bản vẽ CAD | AutoCAD hoặc công cụ CAD tương ứng |
| Phối hợp xung đột MEP | Công cụ phối hợp BIM và kiểm tra mô hình |
| Kiểm tra thi công và chạy thử | Quy trình hiện trường, thiết bị đo và tài liệu hãng |
Không nên nhầm khả năng xuất dữ liệu phục vụ thiết kế của VRV Xpress với chức năng triển khai mô hình BIM hoàn chỉnh.
14. Câu hỏi thường gặp
VRV Xpress có miễn phí không?
Daikin cung cấp các công cụ lựa chọn cho đối tượng chuyên môn, nhưng không nên mặc định mọi phiên bản hoặc mọi khu vực đều cho phép truy cập tự do. Điều kiện sử dụng phải kiểm tra tại nguồn chính thức.
VRV Xpress có sử dụng được trên Windows 11 không?
Khả năng tương thích phụ thuộc vào phiên bản phần mềm. Với công cụ chạy trên web, yêu cầu có thể khác so với phần mềm cài đặt truyền thống. Cần kiểm tra hướng dẫn hệ thống của Daikin trước khi sử dụng.
Có thể chọn dàn nóng VRV bằng tổng công suất dàn lạnh không?
Không nên chỉ dựa vào phép cộng đó. Phải kiểm tra tải thiết kế, công suất hiệu chỉnh, tỷ lệ kết nối và các giới hạn kỹ thuật của dòng thiết bị.
VRV Xpress có xuất được bản vẽ AutoCAD không?
Daikin giới thiệu chức năng liên quan đến kết quả và xuất dữ liệu phục vụ CAD ở những phiên bản có hỗ trợ. Tuy nhiên, định dạng và phạm vi xuất cần kiểm tra trực tiếp trên công cụ đang sử dụng.
VRV Web Xpress có cần cài phần mềm không?
Daikin giới thiệu nền tảng này hoạt động trên web. Khả năng truy cập còn tùy thuộc tài khoản, quyền sử dụng và thị trường.
Phần mềm có tự tính đầy đủ tải lạnh của công trình không?
Không nên mặc định như vậy. VRV Xpress chủ yếu là công cụ lựa chọn hệ thống, còn một số công cụ thiết kế khác có tích hợp chức năng tính tải. Cần xác nhận theo phiên bản.
Có thể dùng kết quả Xpress để thi công ngay không?
Không nên. Kết quả cần được kỹ sư kiểm tra và đối chiếu với catalogue, installation manual, hồ sơ kiến trúc, MEP và yêu cầu dự án trước khi triển khai thi công.
15. Kết luận
VRV Xpress là công cụ hữu ích cho kỹ sư HVAC trong quá trình lựa chọn và thiết kế cấu hình điều hòa trung tâm Daikin VRV.
Giá trị quan trọng của công cụ nằm ở khả năng hỗ trợ tổ chức và đánh giá phương án thiết bị, sơ đồ ống môi chất, các kết nối kỹ thuật và tài liệu thiết kế.
Tuy nhiên, để sử dụng đúng, kỹ sư cần phân biệt giữa tính tải lạnh, lựa chọn tổ hợp dàn nóng – dàn lạnh và kiểm tra giới hạn mạng ống.
Đặc biệt, khi tìm kiếm VRV Xpress, cần phân biệt giữa phần mềm truyền thống, nền tảng VRV Web Xpress và các công cụ thiết kế khác của Daikin.
Nguyên tắc quan trọng nhất là sử dụng đúng công cụ và dữ liệu cho đúng dòng sản phẩm, sau đó đối chiếu kết quả với tài liệu kỹ thuật của nhà sản xuất.
16. Tài liệu tham khảo
- Daikin UK – Software Tools and Apps, VRV Xpress
https://www.daikin.co.uk/en_gb/installers/support/software.html - Daikin Europe – Software Tools for Installers, VRV Web Xpress
https://www.daikin.eu/en_us/installers/software-downloads.html - Daikin – VRV Xpress Portal
https://vrvxpress.daikin.eu/ - Daikin Europe – My Daikin
https://my.daikin.eu/ - Daikin Việt Nam – Website chính thức
https://www.daikin.com.vn/ - Daikin Europe – VRV Product Catalogue 2026
https://catalogues.daikin.eu/flipbooks/EN/General_catalogue/07vrv/index.html
Nội dung biên soạn độc lập nhằm chia sẻ kiến thức kỹ thuật. Các ví dụ là giả định minh họa, không phải kết quả lựa chọn được xác nhận bởi VRV Xpress. VRV và các tên phần mềm Daikin là nhãn hiệu thuộc chủ sở hữu tương ứng.
