Điều hòa âm trần nối ống gió: Cấu tạo, nguyên lý hoạt động và hướng dẫn thiết kế

Điều hòa âm trần nối ống gió là giải pháp điều hòa không khí thường được sử dụng trong văn phòng, biệt thự, khách sạn, nhà hàng, trung tâm thương mại và những công trình có yêu cầu cao về thẩm mỹ nội thất.

Khác với máy lạnh treo tường hoặc cassette âm trần, phần lớn thân dàn lạnh nối ống gió được đặt phía trên trần giả. Không khí lạnh được đưa đến các miệng gió thông qua hệ thống ống, giúp người thiết kế linh hoạt bố trí cửa cấp và cửa hồi mà không nhất thiết để lộ thiết bị.

Tuy nhiên, hiệu quả của hệ thống không chỉ phụ thuộc vào công suất máy lạnh. Kỹ sư còn phải tính đến lưu lượng không khí, cột áp tĩnh ngoài, kích thước ống gió, tổn thất áp suất, vị trí cửa hồi, nước ngưng và khả năng bảo trì.

Bài viết này phân tích cấu tạo, nguyên lý và những yêu cầu thiết kế quan trọng của điều hòa âm trần nối ống gió dưới góc nhìn HVAC/MEP.

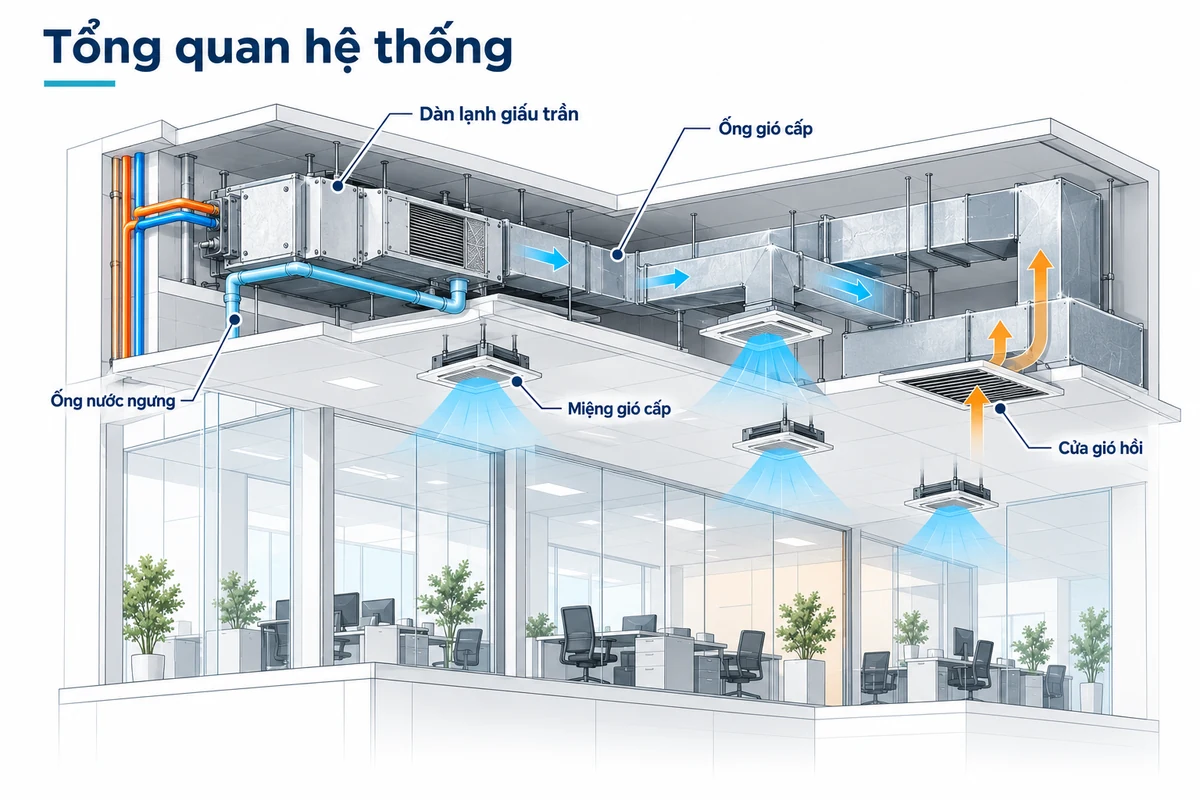

Phối cảnh hệ thống điều hòa giấu trần nối ống gió trong văn phòng với dàn lạnh, ống gió cấp hồi và ống nước ngưng
Phối cảnh nguyên lý dàn lạnh giấu trần, mạng cấp gió, cửa hồi và đường thoát nước ngưng; cấu hình thực tế phụ thuộc dự án.

1. Điều hòa âm trần nối ống gió là gì?

Điều hòa âm trần nối ống gió, thường gọi là máy lạnh giấu trần nối ống gió hoặc concealed ducted air conditioner, là loại thiết bị điều hòa có dàn lạnh được lắp khuất phía trên trần và có thể kết nối với một mạng ống gió để phân phối không khí.

Một hệ thống điển hình gồm:

Không khí hồi từ phòng → dàn lạnh → quạt dàn lạnh → ống cấp → miệng gió → phòng.

Ngoài tuyến cấp, tùy cấu hình, hệ thống có thể sử dụng ống hồi, hộp gió hồi hoặc đường hồi ngắn được thiết kế phù hợp.

Cần lưu ý: dàn lạnh nối ống gió có thể thuộc hệ Split, Multi-Split hoặc VRV/VRF. Cách gọi “nối ống gió” chủ yếu mô tả hình thức dàn lạnh và phương pháp phân phối không khí, không tự xác định loại hệ thống môi chất lạnh phía sau.

2. Cấu tạo của hệ thống điều hòa âm trần nối ống gió

2.1. Dàn lạnh giấu trần

Dàn lạnh thường bao gồm:

  • Dàn trao đổi nhiệt (coil).
  • Quạt và động cơ quạt.
  • Khay nước ngưng.
  • Hệ thống điều khiển và cảm biến.
  • Vỏ thiết bị, lớp cách nhiệt.
  • Đầu nối đường ống môi chất.
  • Đầu nối gió cấp và gió hồi.
  • Bộ lọc không khí hoặc vị trí kết nối bộ lọc, tùy model.

Một số model có bơm nước ngưng tích hợp, trong khi các model khác có cấu hình thoát nước riêng.

Không được mặc định mọi dàn lạnh đều có cùng cách bố trí lọc gió hoặc cùng chiều cao nâng nước ngưng.

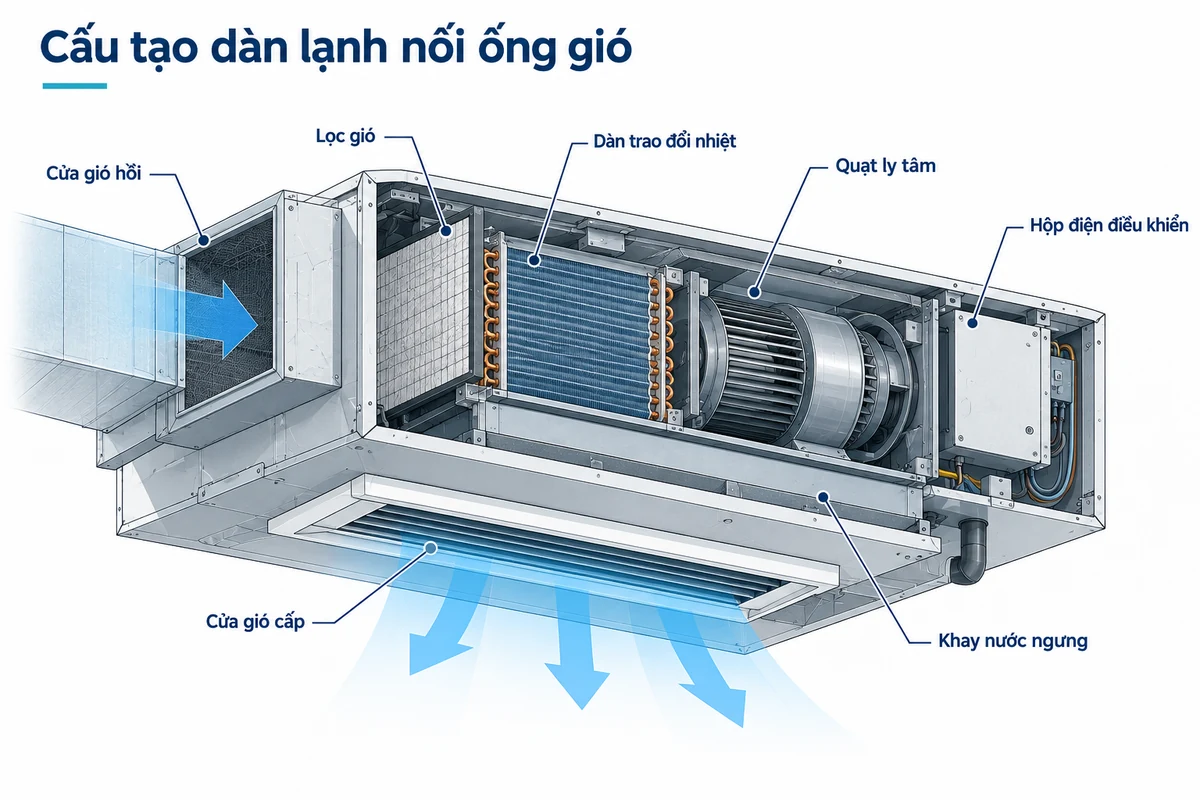

Mặt cắt dàn lạnh nối ống gió cho thấy bộ lọc khí, coil, quạt ly tâm, khay nước ngưng và hộp điện điều khiển

Hình cắt minh họa đường đi không khí qua lọc, dàn trao đổi nhiệt và quạt; vị trí linh kiện có thể khác giữa các model.

2.2. Hệ thống ống gió cấp

Ống gió đưa không khí đã được xử lý từ dàn lạnh đến những cửa cấp trong khu vực sử dụng.

Ống có thể là dạng chữ nhật, tròn hoặc các loại phù hợp với thiết kế.

Việc lựa chọn phụ thuộc vào lưu lượng, vận tốc, trở lực, yêu cầu âm học và không gian trần.

2.3. Miệng gió cấp

Miệng gió là bộ phận cuối của mạng phân phối không khí.

Các dạng có thể sử dụng gồm:

  • Miệng khe dài (linear slot diffuser).
  • Miệng gió nan.
  • Miệng khuếch tán trần.
  • Miệng cấp khác tùy không gian.

Miệng gió phải được chọn theo khả năng phân phối khí, lưu lượng, vận tốc vùng sử dụng, độ ồn và tổn thất áp suất, không chỉ theo mẫu mã nội thất.

2.4. Miệng gió và đường hồi

Không khí trong phòng cần có đường trở về dàn lạnh để tiếp tục được xử lý.

Đường hồi có thể qua mạng ống riêng hoặc cấu hình phù hợp khác do nhà sản xuất và thiết kế cho phép.

Nếu đường hồi bị cản trở, lưu lượng thực tế qua dàn lạnh có thể giảm, kéo theo nhiều vấn đề về hiệu suất và vận hành.

2.5. Đường ống môi chất lạnh

Đối với dàn lạnh DX, đường ống môi chất kết nối dàn lạnh với hệ thống dàn nóng theo cấu hình thiết bị.

Kích thước ống, chiều dài cho phép, chênh cao, phụ kiện chia nhánh và lượng môi chất bổ sung phải được xác định theo tài liệu kỹ thuật của nhà sản xuất.

Không sử dụng công thức chọn đường ống nước thông thường để thay thế các quy tắc thiết kế đường môi chất lạnh.

2.6. Hệ thống nước ngưng

Khi dàn lạnh hoạt động trong điều kiện có khử ẩm, hơi nước trong không khí ngưng tụ trên bề mặt coil.

Nước ngưng được thu vào khay và đưa ra hệ thống thoát nước.

Việc lắp sai độ dốc, bẫy nước hoặc bơm nước ngưng có thể gây tràn nước và hư hỏng trần.

3. Nguyên lý hoạt động của điều hòa nối ống gió

Hệ thống vận hành theo quá trình tuần hoàn không khí trong phòng kết hợp với quá trình trao đổi nhiệt tại dàn lạnh.

Đối với hệ DX hoạt động ở chế độ làm lạnh:

  1. Quạt hút không khí hồi về dàn lạnh.
  2. Không khí đi qua bộ lọc và coil theo cấu tạo thiết bị.
  3. Môi chất lạnh trong coil hấp thụ nhiệt từ không khí.
  4. Không khí sau coil được quạt đưa vào đường ống cấp.
  5. Miệng gió phân phối không khí lạnh vào phòng.
  6. Không khí trong phòng tiếp tục trở về dàn lạnh.

Trong điều kiện bề mặt coil đủ lạnh, một phần hơi ẩm có thể ngưng tụ, giúp giảm hàm ẩm của không khí.

Vì vậy, quá trình xử lý không khí không chỉ liên quan đến nhiệt độ mà còn có thể bao gồm xử lý ẩm.

4. Phân biệt điều hòa nối ống gió với cassette và AHU

Tiêu chí Dàn lạnh nối ống gió Cassette âm trần AHU
Vị trí lắp phổ biến Trên trần giả Trên trần giả Phòng máy hoặc khu kỹ thuật
Phân phối không khí Qua ống gió Thường qua mặt nạ thổi trực tiếp Qua hệ thống ống gió
Khả năng thay đổi vị trí miệng cấp Linh hoạt theo phạm vi thiết kế Phụ thuộc cấu hình thiết bị Linh hoạt
Kiểm tra cột áp ngoài Rất quan trọng Tùy cấu hình và ứng dụng Rất quan trọng
Phạm vi xử lý không khí Theo thiết bị cụ thể Theo thiết bị cụ thể Có thể tích hợp nhiều chức năng xử lý

Không nên coi dàn lạnh nối ống gió là một AHU thu nhỏ trong mọi trường hợp.

AHU có thể được cấu hình với nhiều bộ phận xử lý không khí, trong khi dàn lạnh nối ống gió DX thông thường phục vụ một phạm vi chức năng cụ thể.

5. Cột áp tĩnh ngoài ESP là gì?

ESP – External Static Pressure là áp suất tĩnh ngoài mà quạt thiết bị có khả năng đáp ứng theo điều kiện được nhà sản xuất công bố.

Đối với dàn lạnh nối ống gió, ESP đặc biệt quan trọng vì không khí phải đi qua các ống và phụ kiện bên ngoài thiết bị.

Các thành phần có thể gây tổn thất gồm:

  • Đường ống gió.
  • Cút chuyển hướng.
  • Tê và chạc.
  • Côn chuyển tiết diện.
  • Miệng cấp.
  • Miệng hồi.
  • Hộp gió.
  • Van điều chỉnh lưu lượng.
  • Bộ lọc ngoài thiết bị.
  • Các phụ kiện khác.

5.1. ESP có phải là công suất lạnh không?

Không.

Công suất lạnh cho biết khả năng xử lý tải nhiệt trong những điều kiện xác định.

ESP phản ánh khả năng của quạt trong việc thắng trở lực của mạng phân phối không khí bên ngoài thiết bị.

Hai thông số có vai trò khác nhau.

Một dàn lạnh có công suất lạnh phù hợp nhưng khả năng ESP không đủ vẫn có thể không cung cấp được lưu lượng gió thiết kế.

5.2. Máy có ESP càng cao càng tốt?

Không nhất thiết.

ESP lớn hơn có thể cho phép bố trí mạng ống phức tạp hơn trong phạm vi khả năng thiết bị.

Tuy nhiên, điều đó không đồng nghĩa luôn tiết kiệm điện, ít ồn hoặc phù hợp hơn.

Cần chọn thiết bị sao cho điểm làm việc của quạt, lưu lượng và trở lực hệ thống tương thích với nhau.

5.3. Các mức ESP có giống nhau giữa các hãng?

Không.

Các sản phẩm khác nhau có thể được thiết kế cho mạng ống ngắn, trung bình hoặc dài, với khả năng áp suất tĩnh ngoài rất khác nhau.

Chẳng hạn, tài liệu sản phẩm Daikin có những dòng giấu trần mỏng với ESP tối đa ở mức vài chục Pa, trong khi một số dòng trung áp có mức công bố cao hơn đáng kể.

Các thông số đó là khả năng của từng model cụ thể, không phải định mức phân loại chung áp dụng cho mọi hãng.

6. Cách tính sơ bộ trở lực ống gió của dàn lạnh

Để lựa chọn ESP, cần xác định tổn thất áp suất trên các đường dòng liên quan.

Về nguyên tắc:

ΔP ngoài = tổng tổn thất của các thành phần bên ngoài thiết bị trên đường dòng được xét.

Khi tính mạng phân phối, cần xác định tuyến bất lợi và điều kiện hoạt động của từng nhánh.

Không được cộng tổn thất của mọi nhánh song song thành một tuyến duy nhất.

Đặc biệt, cần xác nhận bộ lọc hoặc thành phần nào đã nằm trong dữ liệu đặc tính quạt của nhà sản xuất, tránh tính trùng.

6.1. Ví dụ tính trở lực giả định

Xét một dàn lạnh có mạng gió gồm các tổn thất minh họa:

Thành phần Tổn thất giả định
Đường ống cấp 18 Pa
Cút và chạc trên tuyến bất lợi 24 Pa
Đường ống mềm 12 Pa
Miệng gió cấp 20 Pa
Đường hồi và phụ kiện hồi 16 Pa
Tổng 90 Pa

Nếu đây là toàn bộ tổn thất ngoài thiết bị cần tính theo ranh giới đã xác định, yêu cầu sơ bộ là 90 Pa tại lưu lượng thiết kế.

Không thể chỉ nhìn thấy một model ghi ESP tối đa 100 Pa rồi khẳng định máy đáp ứng đầy đủ.

Phải kiểm tra đường đặc tính quạt tại đúng lưu lượng và chế độ quạt, cùng các giới hạn cấu hình ESP của thiết bị.

Các số liệu 18, 24, 12, 20 và 16 Pa trong ví dụ chỉ là giả định minh họa. Khi thiết kế thật phải tính tổn thất theo kích thước, lưu lượng và phụ kiện cụ thể.

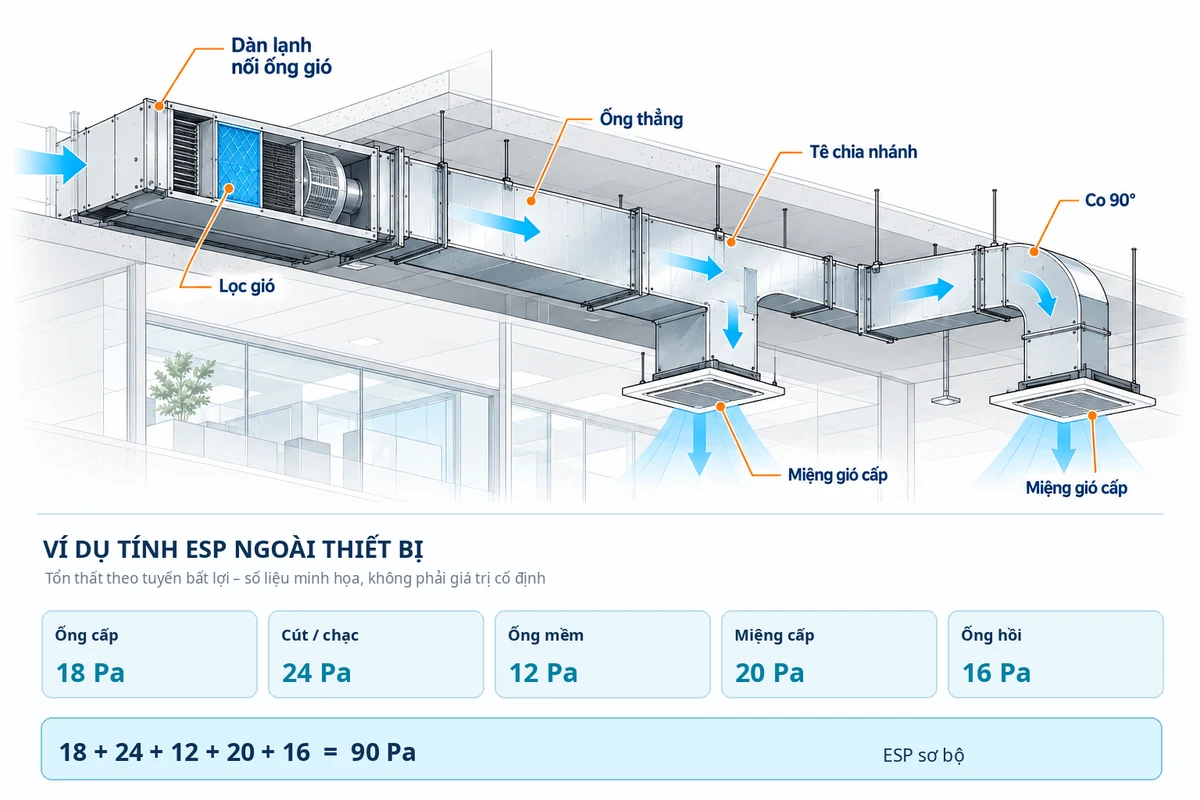

Phối cảnh mạng ống gió nối dàn lạnh và phép tính tổng tổn thất áp suất ngoài thiết bị 18 cộng 24 cộng 12 cộng 20 cộng 16 bằng 90 pascal

Ví dụ minh họa 90 Pa trên tuyến bất lợi ngoài thiết bị; phải kiểm tra điểm làm việc và đường đặc tính quạt đúng lưu lượng.

7. Ví dụ tính lưu lượng và kích thước ống gió

Giả sử một dàn lạnh có lưu lượng gió thiết kế:

Q = 1.000 m³/h.

Dự kiến cấp cho ba miệng gió:

Miệng cấp Lưu lượng
SA-01 400 m³/h
SA-02 300 m³/h
SA-03 300 m³/h
Tổng 1.000 m³/h

Lưu lượng này là dữ liệu đầu vào giả định để minh họa việc tính ống. Nó chưa xác nhận rằng dàn lạnh cụ thể sẽ đạt công suất lạnh yêu cầu.

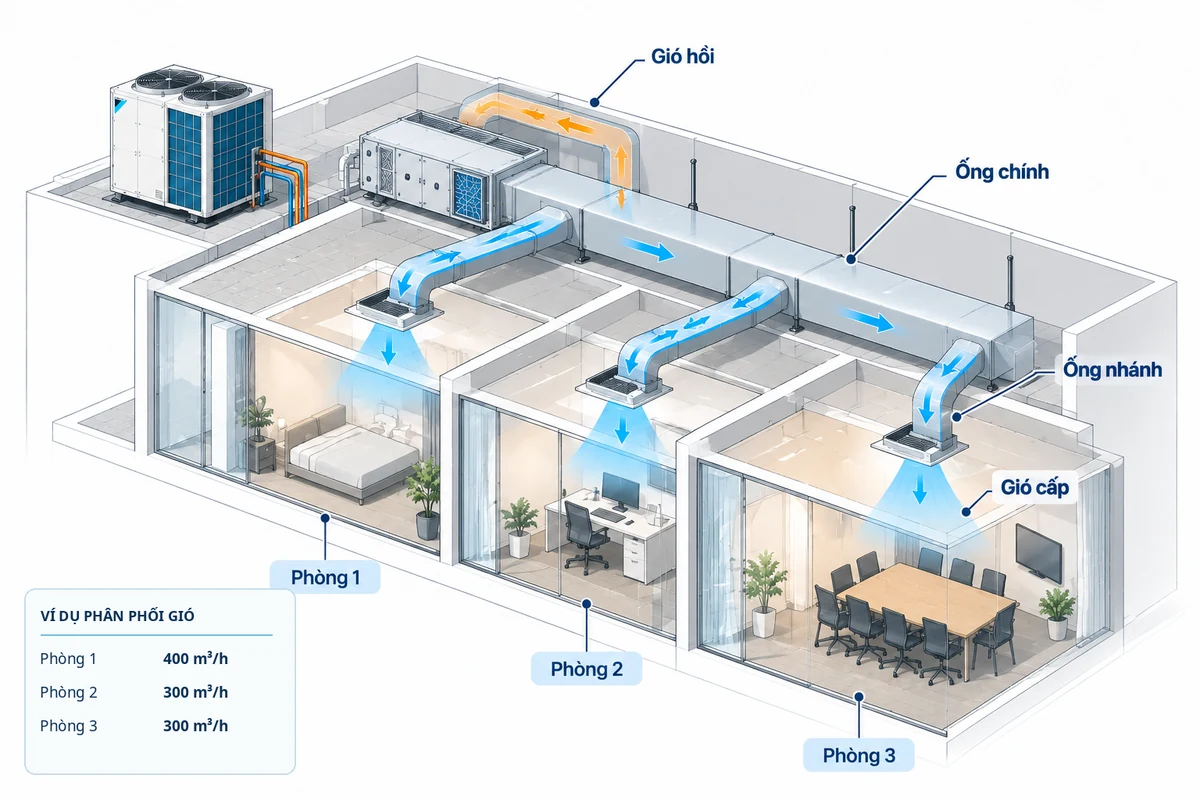

Sơ đồ một dàn lạnh nối ống gió phân phối 1000 mét khối mỗi giờ sang ba phòng lần lượt 400, 300 và 300 mét khối mỗi giờ

Ví dụ lưu lượng 1.000 m³/h chia cho ba phòng: 400 + 300 + 300 m³/h; phương án nhiều phòng còn cần kiểm tra điều khiển nhiệt độ từng vùng.

7.1. Tính ống chính

Đổi lưu lượng:

Q = 1.000 / 3.600 ≈ 0,2778 m³/s.

Giả sử chọn sơ bộ ống chính kích thước 400 × 200 mm:

A = 0,4 × 0,2 = 0,08 m².

Vận tốc:

v = 0,2778 / 0,08 ≈ 3,47 m/s.

Giá trị này cần được tiếp tục đánh giá về tổn thất áp suất, tiếng ồn và điều kiện kiến trúc.

7.2. Kiểm tra một nhánh 300 m³/h

Giả sử nhánh sử dụng ống 250 × 150 mm:

Q = 300 / 3.600 ≈ 0,08333 m³/s.

A = 0,25 × 0,15 = 0,0375 m².

Vận tốc:

v = 0,08333 / 0,0375 ≈ 2,22 m/s.

Sau khi tính vận tốc, cần kiểm tra tổn thất cục bộ, kích thước cổ miệng, đặc tính miệng gió và khả năng phân phối không khí.

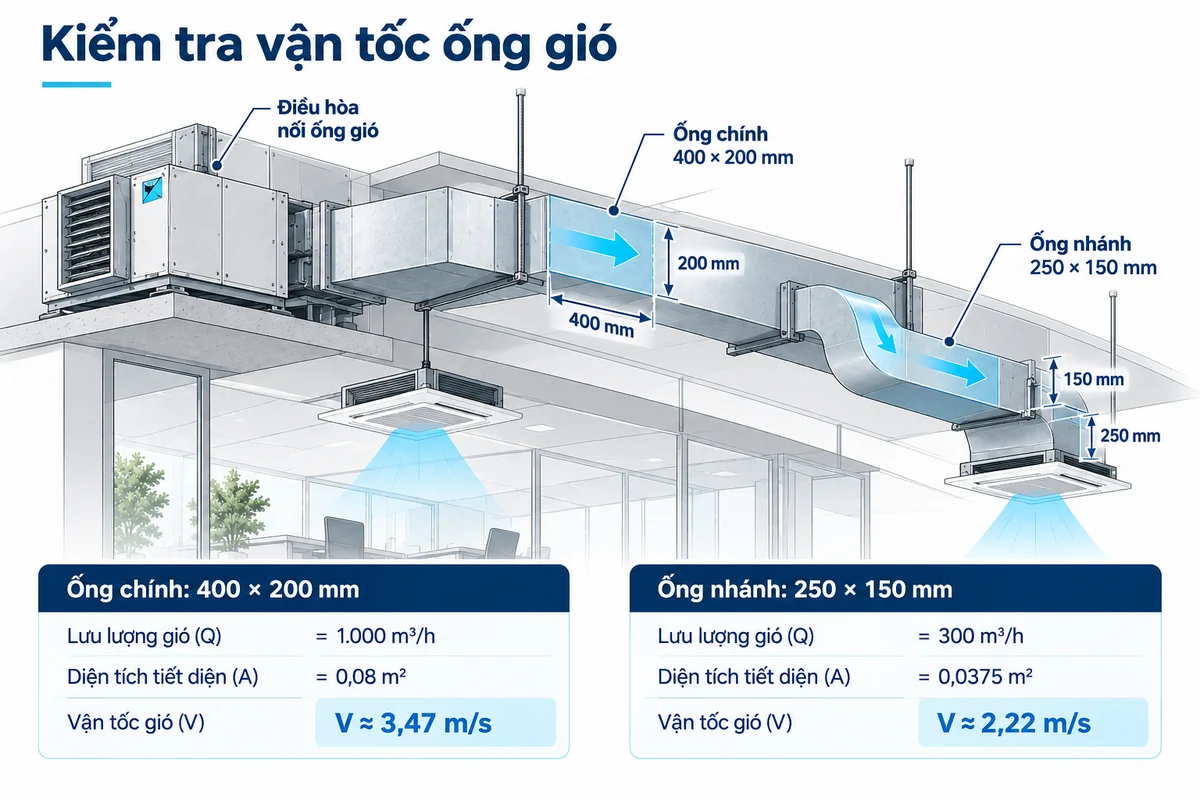

Sơ đồ ống gió chính 400 nhân 200 milimét với vận tốc 3 phẩy 47 mét mỗi giây và ống nhánh 250 nhân 150 milimét với 2 phẩy 22 mét mỗi giây

Ống chính 1.000 m³/h với 400 × 200 mm có vận tốc khoảng 3,47 m/s; nhánh 300 m³/h với 250 × 150 mm khoảng 2,22 m/s.

Để nghiên cứu sâu cách xác định tổn thất áp suất và tuyến bất lợi, tham khảo Cách tính cột áp quạt thông gió HVAC.

8. Lưu lượng gió của dàn lạnh và công suất lạnh có liên hệ thế nào?

Có liên hệ, nhưng không thể quy đổi bằng một hệ số cố định cho tất cả điều kiện vận hành.

Đối với phần tải lạnh hiện, trong trường hợp đơn giản có thể sử dụng:

Qs = ρ × cp × V̇ × ΔT

Trong đó:

  • Qs: Công suất lạnh hiện, kW.
  • ρ: Khối lượng riêng không khí, kg/m³.
  • cp: Nhiệt dung riêng của không khí, kJ/(kg·K).
  • V̇: Lưu lượng thể tích, m³/s.
  • ΔT: Chênh lệch nhiệt độ khô giữa không khí hồi/phòng và không khí cấp, K.

Giả sử:

  • Lưu lượng: 1.000 m³/h.
  • ρ = 1,2 kg/m³.
  • cp = 1,005 kJ/(kg·K).
  • ΔT = 10 K.

Kết quả:

Qs = 1,2 × 1,005 × (1.000 / 3.600) × 10 ≈ 3,35 kW.

Đây chỉ là công suất lạnh hiện ước tính từ chênh lệch nhiệt độ không khí trong giả thiết trên.

Không được nhầm 3,35 kW với tổng công suất lạnh của thiết bị. Tổng tải xử lý tại coil còn có thể bao gồm tải ẩn, đặc điểm hòa trộn không khí và những điều kiện nhiệt ẩm khác.

Để chọn máy, cần đối chiếu tải lạnh thiết kế và bảng công suất thực tế của model tại các điều kiện vận hành.

9. Thiết kế đường gió hồi

Đường gió hồi là phần thường bị xem nhẹ khi bố trí dàn lạnh giấu trần.

Nếu lưu lượng hồi bị hạn chế, hệ thống có thể gặp các hiện tượng:

  • Lưu lượng cấp thấp hơn dự kiến.
  • Độ ồn tăng.
  • Phân phối gió không đồng đều.
  • Hiệu suất xử lý nhiệt không đạt kỳ vọng.
  • Điều kiện làm việc của coil thay đổi.

9.1. Cấp gió đủ nhưng hồi gió không đủ

Giả sử dàn lạnh cần tuần hoàn 1.000 m³/h nhưng đường hồi được thiết kế với tiết diện hoặc trở lực không phù hợp.

Dù mạng ống cấp đã được tính tương đối chính xác, tổng trở lực ngoài của hệ thống vẫn có thể vượt khả năng quạt.

Do đó, thiết kế cần kiểm tra cả phía cấp và phía hồi theo cấu hình thực tế.

9.2. Có được lấy không gian trần làm đường hồi?

Một số giải pháp sử dụng trần làm không gian hồi gió, nhưng phải xem xét khả năng áp dụng theo thiết kế, yêu cầu về vật liệu, an toàn cháy, vệ sinh, cách ly không gian và các quy định liên quan.

Không nên tùy tiện bỏ ống hồi rồi mặc định toàn bộ khoảng không trên trần là plenum hồi gió hợp lệ.

9.3. Vị trí cửa hồi

Cửa hồi nên được bố trí để tạo đường lưu thông khí hợp lý và dễ tiếp cận bộ lọc.

Tránh bố trí khiến gió cấp quay ngay về cửa hồi mà không phục vụ vùng sử dụng.

Cần kiểm tra khả năng tháo lọc, vệ sinh và tiếp cận thiết bị sau khi hoàn thiện trần.

10. Dàn lạnh nối ống gió có cấp được gió tươi không?

Một số model có đầu nối hoặc phụ kiện hỗ trợ đưa không khí ngoài trời vào hệ thống. Tuy nhiên, khả năng đó không đồng nghĩa thiết bị có thể tự xử lý mọi lưu lượng gió tươi yêu cầu.

Khi đưa gió ngoài trời vào đường hồi hoặc vị trí nhà sản xuất cho phép, cần kiểm tra:

  • Lưu lượng gió ngoài trời.
  • Điều kiện nhiệt độ và độ ẩm ngoài trời.
  • Công suất xử lý bổ sung.
  • Khả năng khử ẩm.
  • Cấu hình đấu nối.
  • Trở lực tăng thêm.
  • Yêu cầu lọc khí.
  • Phạm vi cho phép theo tài liệu model.

Với công trình có nhu cầu gió tươi lớn hoặc yêu cầu kiểm soát ẩm riêng, có thể cần hệ thống xử lý gió ngoài trời độc lập.

Xem thêm bài Cách tính lưu lượng gió tươi trong hệ thống HVAC.

11. Thiết kế đường nước ngưng

Nước ngưng là một trong những nguyên nhân phổ biến gây sự cố sau khi dàn lạnh được lắp kín trên trần.

11.1. Thoát nước bằng trọng lực

Đường ống cần được bố trí với độ dốc và cách nối phù hợp.

Tránh đoạn võng, đoạn tạo túi nước hoặc vị trí dễ tắc nhưng không thể vệ sinh.

11.2. Bơm nước ngưng

Một số dàn lạnh có bơm nước ngưng tích hợp.

Chiều cao nâng nước và cách bố trí đoạn ống nâng phải tuân theo hướng dẫn của chính model đó.

Không được hiểu rằng có bơm nước ngưng thì có thể tùy ý nâng đường ống đến bất kỳ cao độ nào.

11.3. Bẫy nước ngưng

Yêu cầu bẫy nước liên quan đến cấu tạo thiết bị, vùng áp suất tại khay nước ngưng và quy trình thoát nước.

Không được sử dụng một kích thước bẫy chung cho mọi dàn lạnh.

Với thiết bị có bơm nước ngưng hoặc cấu hình thoát nước đặc biệt, cần tuân theo sơ đồ của nhà sản xuất.

11.4. Kiểm tra trước khi đóng trần

Cần thử nước để xác nhận hệ thống thoát hết, không rò rỉ tại mối nối và không xảy ra tình trạng tràn khay.

Việc thử phải được thực hiện theo hướng dẫn lắp đặt của thiết bị.

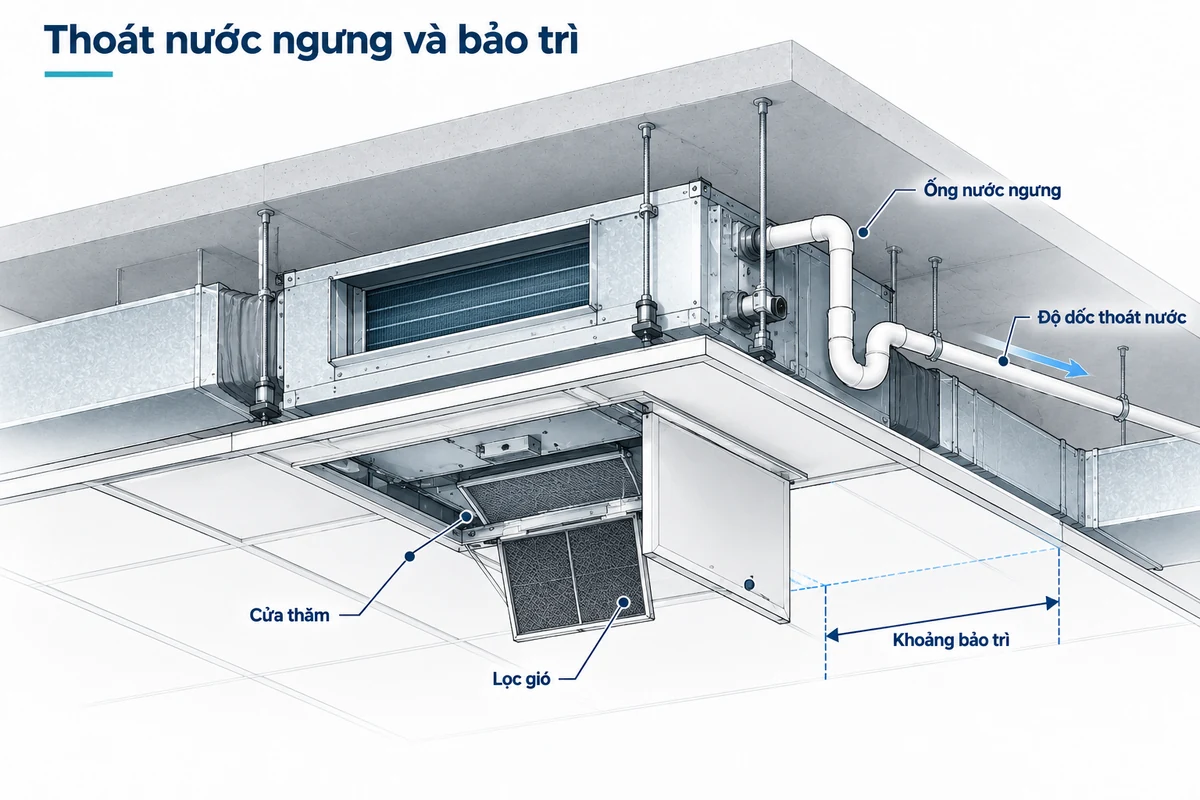

Sơ đồ dàn lạnh giấu trần với đường thoát nước ngưng có độ dốc, cửa thăm, lọc gió tháo được và khoảng bảo trì

Cần kiểm tra thoát nước ngưng và bố trí cửa thăm đủ tiếp cận lọc, quạt, điện và khay nước; cấu hình ống thoát phải theo manual.

12. Bố trí dàn lạnh trên trần: những khoảng không không được bỏ qua

Khi bố trí thiết bị, không nên chỉ kiểm tra chiều cao dàn lạnh có vừa khoảng trần hay không.

Cần kiểm tra đồng thời:

  • Không gian đặt thiết bị.
  • Độ cao treo và kết cấu treo.
  • Không gian lắp ống gió cấp/hồi.
  • Không gian nối ống đồng.
  • Không gian bố trí drain.
  • Hướng tháo lọc.
  • Vị trí bảo trì quạt.
  • Vị trí bảo trì coil, PCB và bơm nước ngưng.
  • Khả năng tháo thay thiết bị về sau.

Một thiết kế nhìn gọn trên mặt bằng vẫn có thể gây khó khăn nghiêm trọng khi thi công và bảo trì nếu không có cửa thăm hoặc khoảng thao tác.

13. Kiểm soát tiếng ồn và rung động

Hệ thống nối ống gió có thể phát sinh tiếng ồn từ:

  • Quạt dàn lạnh.
  • Không khí qua cút hoặc đoạn thu.
  • Miệng gió vận tốc cao.
  • Đường ống bị rung.
  • Kết cấu treo truyền rung.
  • Dòng khí qua cửa hồi hoặc bộ lọc.

Nếu chọn ESP lớn nhưng không kiểm soát vận tốc và âm học, hệ thống có thể gây khó chịu dù vẫn đạt lưu lượng thiết kế.

Khi cần, có thể sử dụng các giải pháp thích hợp như thay đổi tuyến ống, tăng tiết diện, lựa chọn miệng gió khác, sử dụng nối mềm hoặc thiết kế tiêu âm.

Tuy nhiên, mỗi giải pháp cũng có thể làm thay đổi trở lực, vì vậy cần tính lại điểm làm việc của quạt.

14. Các lỗi thường gặp khi thiết kế và thi công

Chọn máy chỉ theo công suất BTU/h

Công suất lạnh phù hợp không bảo đảm quạt có đủ ESP cho mạng ống.

Cách xử lý: kiểm tra đồng thời công suất lạnh, lưu lượng và khả năng áp suất tĩnh ngoài.

Nối quá nhiều nhánh từ một dàn lạnh

Có thể làm tăng trở lực và khó cân bằng lưu lượng.

Cách xử lý: tính từng đường dòng và kiểm tra phạm vi làm việc của thiết bị.

Lắp ống mềm quá dài hoặc quá nhiều đoạn uốn

Có thể làm tăng tổn thất áp suất và gây khó khăn khi cân chỉnh.

Cách xử lý: hạn chế những đoạn uốn không cần thiết, sử dụng chiều dài và hình thức lắp đặt phù hợp.

Không có đường hồi phù hợp

Dẫn đến suy giảm lưu lượng qua thiết bị.

Cách xử lý: thiết kế cả tuyến cấp và hồi, kiểm tra trở lực tổng thể.

Không chừa cửa thăm bảo trì

Việc vệ sinh lọc, kiểm tra bơm hoặc sửa chữa trở nên khó khăn.

Cách xử lý: phối hợp vị trí cửa thăm ngay trong giai đoạn thiết kế trần.

Cấu hình ESP sai

Một số thiết bị cho phép điều chỉnh chế độ ESP qua bộ điều khiển hoặc cài đặt.

Cách xử lý: kiểm tra cài đặt theo tài liệu kỹ thuật và đường đặc tính quạt sau khi thi công.

Thoát nước ngưng không đúng

Có thể gây nhỏ nước hoặc tràn trần.

Cách xử lý: kiểm tra sơ đồ drain, độ dốc, bẫy nước và thử nước trước khi nghiệm thu.

15. Checklist thiết kế điều hòa âm trần nối ống gió

STT Nội dung kiểm tra
1 Tải lạnh của từng không gian
2 Công suất dàn lạnh tại điều kiện thiết kế
3 Lưu lượng không khí thiết kế
4 ESP và đường đặc tính quạt
5 Vị trí và kích thước dàn lạnh
6 Mạng ống cấp và hồi
7 Vận tốc và tổn thất trên từng tuyến
8 Miệng gió và vùng phân phối
9 Điều kiện tiếng ồn
10 Gió tươi và tải bổ sung nếu có
11 Đường ống môi chất theo tài liệu hãng
12 Hệ thống nước ngưng
13 Cửa thăm và không gian bảo trì
14 Phối hợp trần, dầm, máng cáp và PCCC
15 Cân chỉnh lưu lượng, kiểm tra ESP và thử nước trước bàn giao

16. Câu hỏi thường gặp

Điều hòa âm trần nối ống gió có phải hệ VRV không?

Không nhất thiết. Dàn lạnh nối ống gió có thể thuộc nhiều loại hệ điều hòa. Cần xác định cấu hình thiết bị cụ thể.

Máy lạnh nối ống gió có cần quạt tăng áp không?

Không thể kết luận chung. Một số dàn lạnh có quạt tích hợp đủ khả năng thắng trở lực mạng ống đã thiết kế. Khi mạng ống vượt khả năng cho phép, phải xem xét lại hệ thống và thiết bị, không tùy tiện lắp thêm quạt mà chưa kiểm tra ảnh hưởng đến vận hành.

ESP 100 Pa có nghĩa quạt luôn tạo được 100 Pa ở mọi lưu lượng không?

Không. Cần xem điều kiện công bố, đường đặc tính và cấu hình cài đặt của model.

Một dàn lạnh có thể cấp cho nhiều phòng không?

Có thể trong phạm vi phù hợp với lưu lượng, khả năng ESP, yêu cầu điều khiển nhiệt độ và sự phân phối không khí. Tuy nhiên, các phòng có tải nhiệt và lịch sử dụng khác nhau có thể cần giải pháp điều khiển riêng.

Có cần làm ống hồi không?

Tùy cấu hình thiết kế và yêu cầu thiết bị. Nhưng trong mọi trường hợp, đường hồi phải bảo đảm khả năng đưa không khí về dàn lạnh theo lưu lượng cần thiết.

Máy giấu trần có xử lý toàn bộ gió tươi không?

Không được mặc định như vậy. Khả năng xử lý gió ngoài trời phụ thuộc model, công suất, điều kiện không khí và phương án thông gió tổng thể.

17. Kết luận

Điều hòa âm trần nối ống gió là giải pháp phù hợp với nhiều công trình cần tính thẩm mỹ và sự linh hoạt trong bố trí miệng cấp, miệng hồi.

Tuy nhiên, chất lượng thiết kế phụ thuộc vào việc phối hợp đúng giữa tải lạnh, lưu lượng không khí, ESP, mạng ống gió, nước ngưng, âm học và không gian bảo trì.

Nguyên tắc quan trọng nhất là:

Không chọn dàn lạnh theo công suất rồi mới tìm cách ép mạng ống gió hoạt động theo thiết bị.

Thay vào đó, kỹ sư cần xác định nhu cầu xử lý không khí và phương án phân phối, tính trở lực hệ thống, sau đó chọn dàn lạnh có đặc tính phù hợp tại điểm làm việc thực tế.

Một hệ thống giấu trần tốt không chỉ đẹp khi hoàn thiện nội thất mà còn phải vận hành hiệu quả, có thể cân chỉnh, bảo trì và sửa chữa trong suốt thời gian sử dụng.

Tài liệu tham khảo

  1. Daikin – FXDQ-A3: Slim Concealed Ceiling Unit. https://www.daikin.eu/en_us/products/product.html/FXDQ-A3.html
  2. Daikin – FXSA-A: Concealed Ceiling Unit with Medium ESP. https://www.daikin.eu/en_us/products/product.html/FXSA-A.html
  3. Daikin – FXMQ-P7: Concealed Ceiling Unit with High ESP. https://www.daikin.eu/en_us/products/product.html/FXMQ-P7.html
  4. Trane – Installation and Operation Manual, Mid Static Ducted Indoor Unit. https://www.trane.com/Resources/Partners/f5ff9e66-f11e-45e2-af88-908f9d37c13f/documents/IM%20-%20TVR6G%20Mid%20Static%20Ducted%20IDU%20-%201218.pdf
  5. Daikin – Installation Manual, Concealed Ducted Indoor Unit. https://www.daikinac.com/docs/default-source/msp-concealed-ducted-unit/im-fxsq_tbvju-en.pdf

Các phép tính về lưu lượng, vận tốc và trở lực trong bài do DuyHVAC biên soạn để minh họa phương pháp, không phải số liệu mặc định của một model thương mại.

Viết một bình luận

Tiếp tục tìm hiểu

Bài viết liên quan
