Tính chọn kích thước ống gió không chỉ là chia lưu lượng cho một vận tốc rồi lấy kích thước gần nhất. Kích thước ống quyết định tốc độ không khí, tổn thất ma sát, tiếng ồn, khả năng cân bằng, chiều cao trần và chi phí vận hành của hệ thống HVAC. Một tiết diện có thể đúng về lưu lượng nhưng vẫn không phù hợp nếu cột áp quạt quá lớn, phụ kiện bố trí gấp hoặc không đủ khoảng không thi công.
Bài này hướng dẫn hai cách sizing phổ biến: phương pháp vận tốc (Velocity Method) và phương pháp ma sát đồng đều (Equal Friction). Nội dung gồm công thức, ví dụ tính lại được, cách chọn ống chữ nhật và tròn, phân biệt đường kính thủy lực – đường kính tương đương, và quy trình kiểm tra trước khi phát hành bản vẽ. Đây là bài hướng dẫn phương pháp độc lập, không cung cấp bộ cài, tập tin hay cơ sở dữ liệu thương mại của bất kỳ phần mềm nào.
Cần những dữ liệu nào trước khi chọn kích thước ống gió?

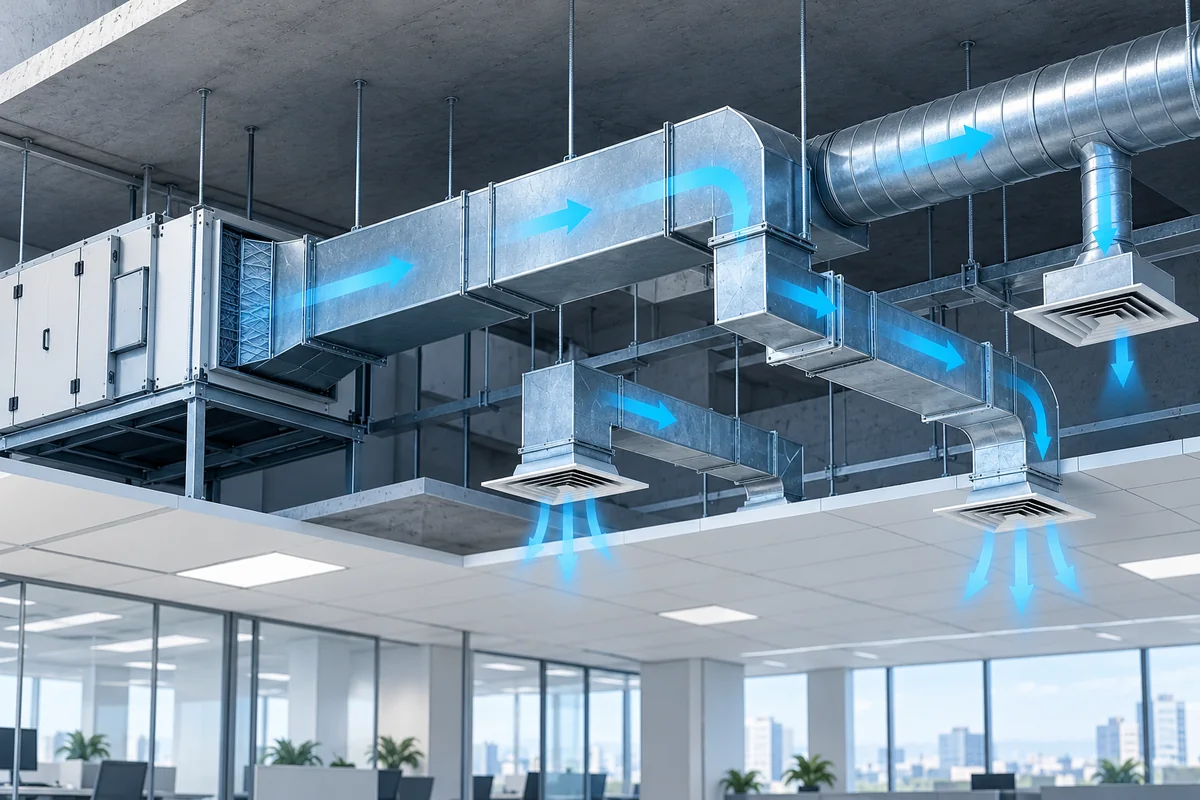

Đầu vào quan trọng nhất là lưu lượng thiết kế Q của từng đoạn, không phải lưu lượng tổng của AHU áp dụng cho tất cả nhánh. Cùng với đó, người thiết kế phải xác định sơ đồ cấp/hồi/hút, vị trí quạt và terminal, loại vật liệu ống, không gian lắp đặt, yêu cầu về tiếng ồn, chế độ vận hành và nguồn tham chiếu tính trở lực.
Ví dụ, một AHU cấp 3.600 m³/h cho hai khu vực giống nhau có thể có đoạn ống chính mang đủ 3.600 m³/h và hai nhánh, mỗi nhánh mang 1.800 m³/h. Nếu áp lưu lượng 3.600 m³/h để chọn cả ba đoạn, ống nhánh sẽ lớn không cần thiết; ngược lại dùng 1.800 m³/h cho đoạn chính thì hệ thống có nguy cơ thiếu tiết diện.
Với các hệ thống gió tươi, lưu lượng cần xuất phát từ nhiệm vụ thiết kế và phương pháp thông gió. Có thể đọc thêm cách tính lưu lượng gió tươi nếu đang tính từ nhu cầu người sử dụng và không gian trước khi triển khai mạng ống.
Công thức cơ bản: lưu lượng, vận tốc và diện tích ống
Công thức chung của dòng khí qua tiết diện:
Q = V × A; suy ra V = Q/A và A = Q/V.
- Q: lưu lượng thể tích, m³/s;
- V: vận tốc trung bình tại tiết diện, m/s;
- A: diện tích thông thủy của tiết diện, m².
Khi dùng Q theo m³/h, phải đổi bằng Q(m³/s) = Q(m³/h) / 3.600. Với ống chữ nhật, A = a × b khi a và b tính bằng mét; với ống tròn, A = πD²/4. Đây là công thức hình học và liên tục dòng khí, không phải bảng định mức độc quyền.
Cần phân biệt kích thước danh nghĩa ngoài bản vẽ với tiết diện thực sự có thể lưu thông. Nếu ống có lớp lót bên trong, gân, thiết bị hoặc cấu kiện cản dòng, diện tích hữu dụng có thể thay đổi. Cũng cần thống nhất lưu lượng được tính ở trạng thái không khí nào vì lưu lượng thể tích và khối lượng riêng có quan hệ với điều kiện nhiệt độ, áp suất.
Phương pháp 1: tính kích thước ống theo vận tốc (Velocity Method)
Phương pháp vận tốc bắt đầu từ Q và một giá trị V mục tiêu cho từng đoạn. Ta tính A = Q/V, sau đó chọn kích thước tiêu chuẩn/chế tạo khả thi, kiểm tra lại V thật và tính toán trở lực. Vận tốc mục tiêu phải phù hợp với vị trí ống, giới hạn âm học, loại hệ thống và kích thước trần; không có một vận tốc chung bắt buộc cho toàn bộ công trình.

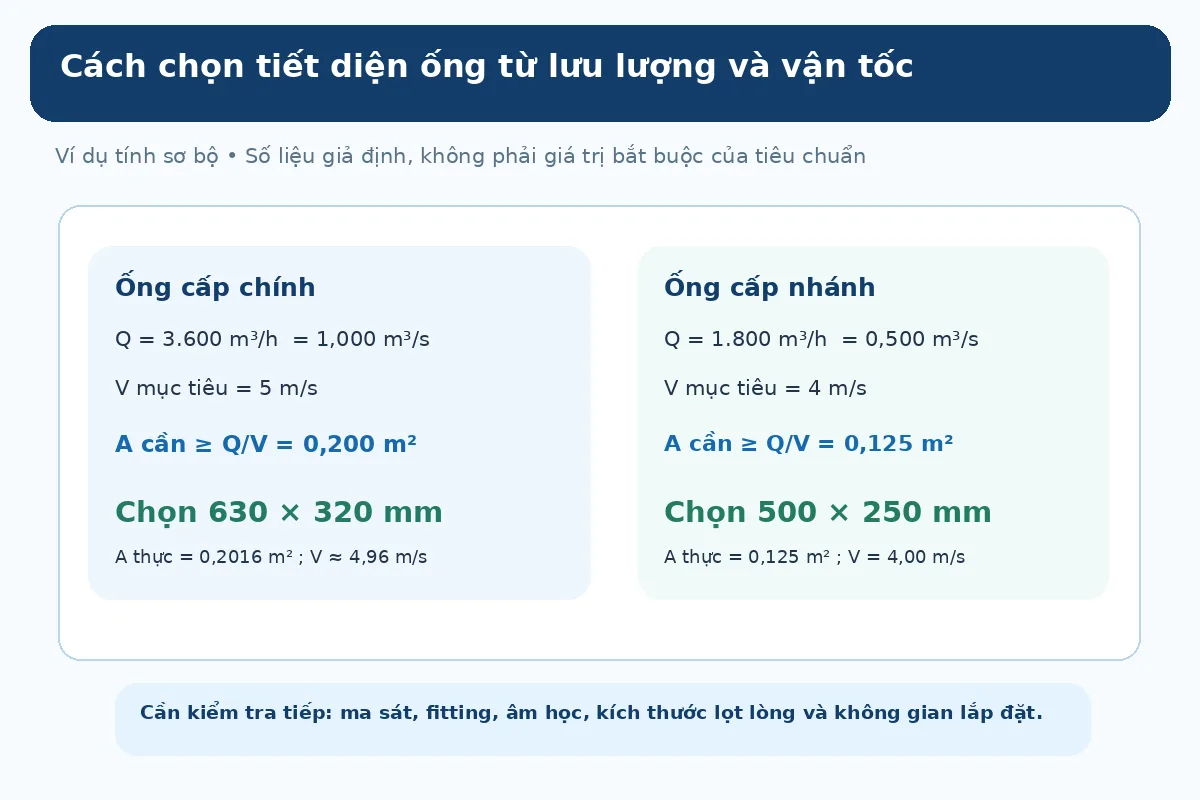

Ví dụ tính ống chính 3.600 m³/h
Giả sử lưu lượng đoạn ống chính Q = 3.600 m³/h = 1,000 m³/s; người thiết kế tạm chọn vận tốc mục tiêu 5 m/s để so sánh phương án. Diện tích tối thiểu theo mục tiêu này:
A = 1,000 / 5 = 0,200 m².
Xét phương án ống chữ nhật 630 × 320 mm, tiết diện thực A = 0,63 × 0,32 = 0,2016 m² và vận tốc thực:
V = 1,000 / 0,2016 ≈ 4,96 m/s.
Kích thước này là phương án sơ bộ của ví dụ, chưa có nghĩa là đã đạt yêu cầu cuối cùng. Phải kiểm tra độ ồn, tổn thất áp suất, tỷ lệ cạnh, thiết bị nối ống và không gian thi công.
Ví dụ tính ống nhánh 1.800 m³/h
Mỗi nhánh có Q = 1.800 m³/h = 0,500 m³/s. Giả sử đặt mục tiêu V = 4 m/s, diện tích cần A = 0,500/4 = 0,125 m². Một phương án 500 × 250 mm cho A = 0,125 m² và V = 4,00 m/s.
Để hiểu vì sao cùng một lưu lượng nhưng không thể chọn vận tốc tùy ý, xem bài vận tốc gió trong đường ống HVAC. Chọn tốc độ là bước bắt đầu, không thay thế kiểm tra âm học và tổn thất.
Phương pháp 2: tính kích thước theo ma sát đồng đều (Equal Friction)
Phương pháp ma sát đồng đều chọn một mức tổn thất ma sát mục tiêu trên một đơn vị chiều dài (thường dùng Pa/m) rồi tìm tiết diện của từng đoạn sao cho tổn thất ma sát đường ống xấp xỉ mức đó. Khi Q giảm sau các nhánh rẽ, tiết diện thường cũng giảm. Phương pháp này giúp lập kích thước có hệ thống hơn thay vì chỉ cố giữ một vận tốc.
ASHRAE Handbook—Fundamentals 2025, chương Duct Design, mô tả sizing theo equal friction và static regain. Trong equal friction, vận tốc mục tiêu được dùng để chọn đoạn đầu, từ đó xác định ma sát thiết kế cho các đoạn còn lại; đồng thời vẫn phải kiểm tra giới hạn vận tốc và các đoạn nối terminal có điều kiện riêng. Vì vậy “ma sát đồng đều” không có nghĩa áp suất tổng của mọi nhánh tự động bằng nhau.
Hiểu đúng công thức Darcy–Weisbach
Với ống thẳng, một biểu thức thông dụng để tính tổn thất ma sát là:
Δpf = f × (L/Dh) × (ρV²/2).
Trong đó f là hệ số ma sát Darcy, L là chiều dài, ρ là khối lượng riêng không khí, V là vận tốc trung bình và Dh là đường kính thủy lực dùng trong mô hình tính phù hợp. Với ống tròn, Dh bằng đường kính trong D. Suất ma sát R = Δpf/L được tính bằng Pa/m.
Hệ số f phụ thuộc số Reynolds, độ nhám tương đối và giả thiết dòng chảy. Trong dự án thực tế có thể dùng tính toán theo ASHRAE, bảng tra hợp pháp, phần mềm thiết kế được cấp phép hoặc mô hình được kiểm chứng. Không thể suy ra R chỉ từ Q mà bỏ qua tiết diện, độ nhám hay trạng thái không khí.
Ví dụ ma sát đồng đều tính từ dữ liệu giả định

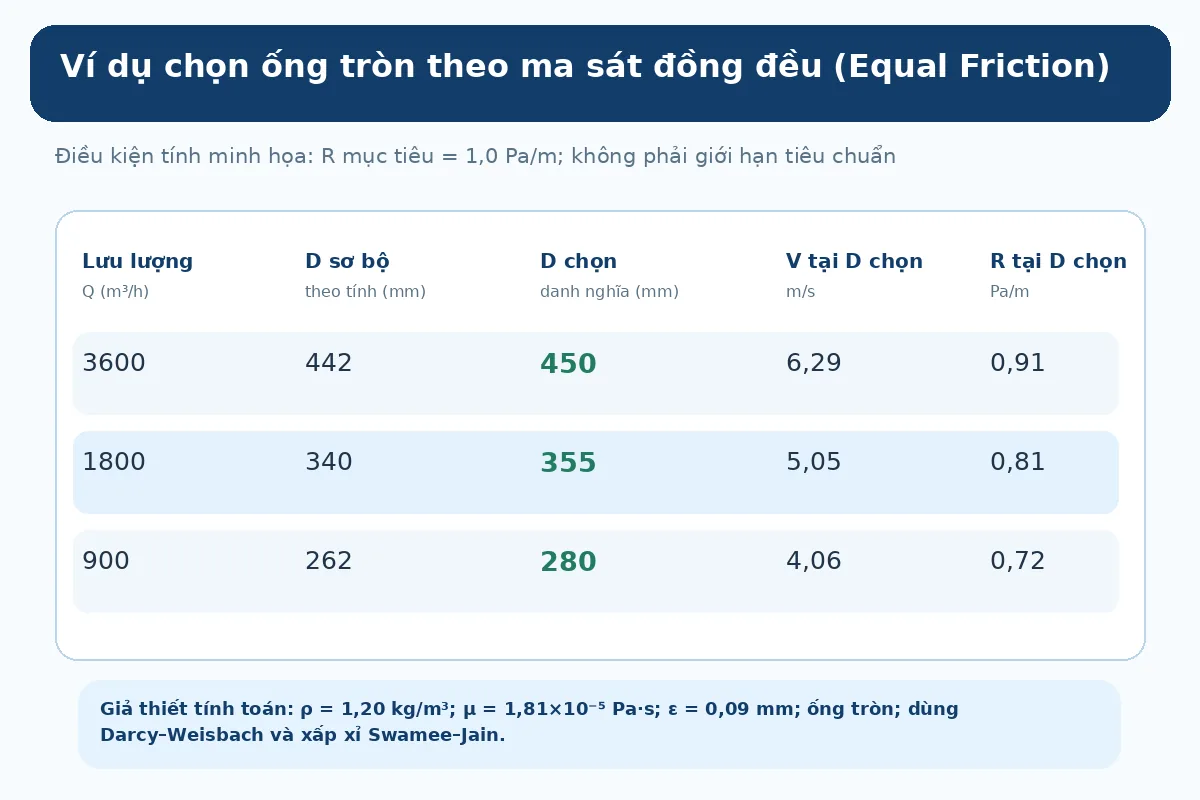

Giả sử lựa chọn R mục tiêu = 1,0 Pa/m cho một phép tính minh họa với ống tròn thép mạ kẽm, ρ = 1,20 kg/m³, độ nhớt động lực μ = 1,81 × 10−5 Pa·s và độ nhám tuyệt đối giả định ε = 0,09 mm. Giải lặp Darcy–Weisbach cùng xấp xỉ hệ số ma sát Swamee–Jain cho ba mức lưu lượng, ta được:
| Lưu lượng (m³/h) | D tính xấp xỉ (mm) | D chọn ví dụ (mm) | V tại D chọn (m/s) | R tại D chọn (Pa/m) |
|---|---|---|---|---|
| 3.600 | 442 | 450 | 6,29 | 0,91 |
| 1.800 | 340 | 355 | 5,05 | 0,81 |
| 900 | 262 | 280 | 4,06 | 0,72 |
Toàn bộ hệ số và kích thước ở bảng này là ví dụ tự tính, không phải bảng tiêu chuẩn ASHRAE hoặc kích thước bắt buộc của nhà sản xuất. Các đường kính “chọn” minh họa việc chọn cỡ lớn hơn D tính, nên suất ma sát thực sau chọn thấp hơn mục tiêu 1,0 Pa/m. Số liệu được làm tròn; khi triển khai phải kiểm tra cỡ chế tạo thực tế và thông số vật liệu.
Chọn ống tròn hay chữ nhật: đừng nhầm các loại đường kính
Ống chữ nhật thường thuận lợi khi chiều cao trần bị hạn chế; ống tròn có nhiều lợi thế về hình học và có thể thuận tiện cho một số yêu cầu kín khí. Tuy nhiên so sánh tổn thất không thể chỉ lấy “ống tròn có diện tích bằng ống chữ nhật” rồi kết luận trở lực cũng bằng nhau.

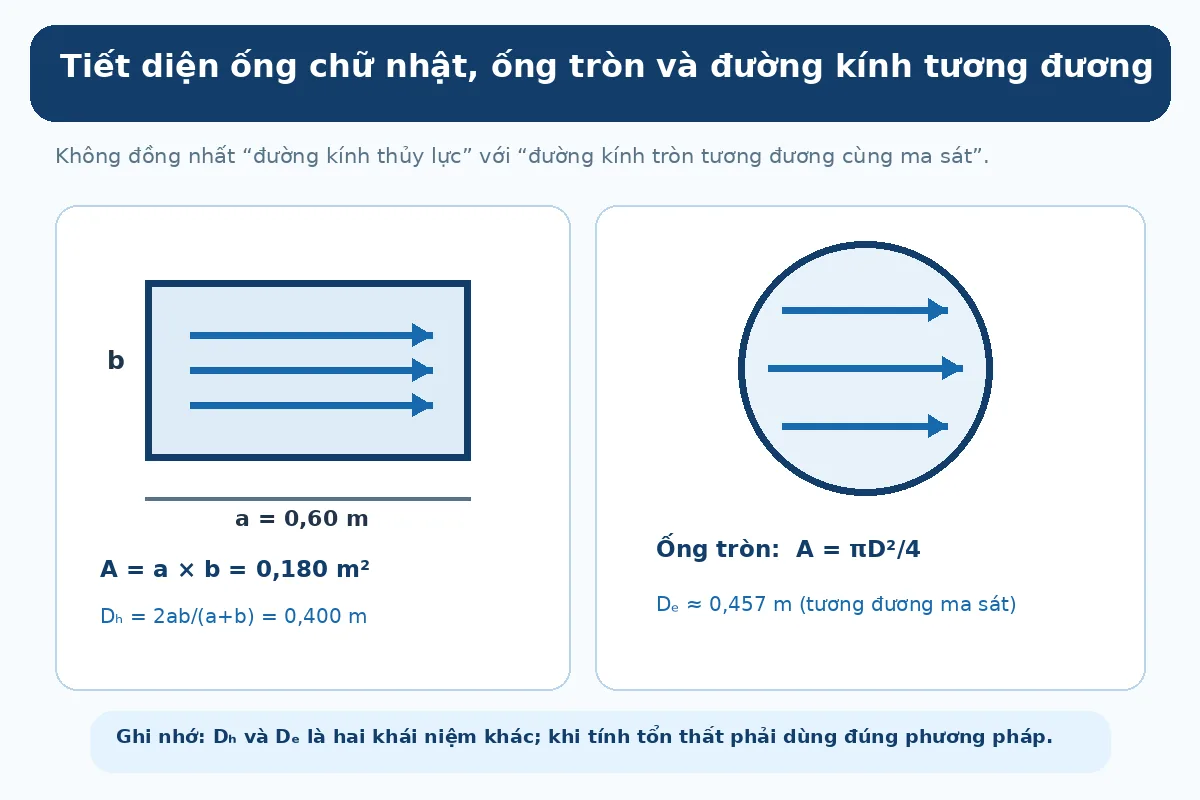

Với ống chữ nhật cạnh a và b, đường kính thủy lực là Dh = 2ab/(a+b). ASHRAE cũng dùng khái niệm đường kính ống tròn tương đương về cùng lưu lượng và ma sát (De), được xác định từ quan hệ thực nghiệm riêng. Hai đường kính này không đồng nhất.
Ví dụ ống 600 × 300 mm có Dh = 400 mm, còn đường kính tròn tương đương theo quan hệ ma sát và lưu lượng xấp xỉ 457 mm. Vì vậy phần mềm/bảng tra phải thể hiện rõ đang dùng đường kính nào để xác định tổn thất hay hệ số phụ kiện.
Với ống chữ nhật dẹt, tỷ lệ cạnh lớn còn kéo theo diện tích bề mặt vật liệu, yêu cầu treo đỡ, chế tạo và khả năng bố trí phụ kiện. Khi vướng dầm hoặc trần, nên phối hợp BIM/MEP để so sánh nhiều phương án trước khi cố ép một chiều quá nhỏ.
Equal Friction khác Static Regain ở điểm nào?
Equal Friction tìm kích thước để các đoạn ống có suất ma sát trên chiều dài gần mức mục tiêu. Static Regain lại xét khả năng tăng áp suất tĩnh khi vận tốc dòng khí giảm sau khi tách nhánh, và có thể chọn kích thước sao cho phần áp suất tĩnh thu hồi gần bù cho tổn thất của đoạn kế tiếp.
Static regain thường cần giải lặp nhiều hơn, nhất là mạng ống có nhiều nhánh và điều khiển. ASHRAE có ví dụ so sánh hai phương pháp; kết quả phụ thuộc chính mạng ống minh họa chứ không nên diễn dịch thành tỷ lệ tiết kiệm cố định cho mọi hệ thống.
Với công trình thông thường, equal friction thường được chọn vì dễ triển khai và dễ kiểm tra. Nhưng dù chọn phương pháp nào, mục tiêu cuối vẫn là thỏa lưu lượng, cột áp, độ ồn, năng lượng và điều kiện vận hành.
Vì sao chọn xong tiết diện vẫn phải tính tổn thất cột áp?
Ma sát đường ống thẳng chỉ là một phần của tổng trở. Mạng ống còn có tổn thất tại co, tê, chạc, đoạn chuyển tiếp, damper, louver, bộ lọc, silencer, miệng gió và các thiết bị trên tuyến. Tổn thất cục bộ thường dùng dạng Δpc = K × ρV²/2 với K tra từ nguồn phù hợp với hình học và cách quy chiếu vận tốc.

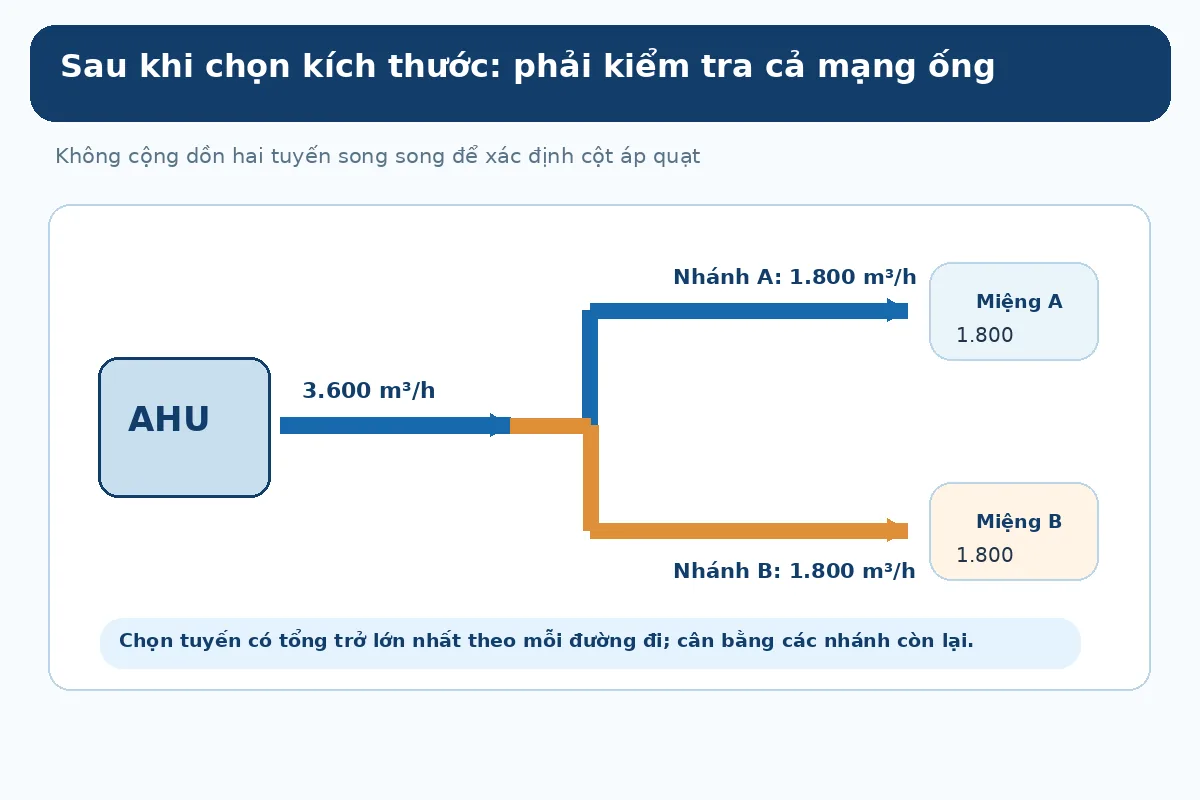

Khi mạng ống có hai nhánh song song, không cộng tổn thất của cả hai nhánh nối tiếp vào nhau. Cần tính tổn thất theo từng đường từ điểm đầu tới terminal, xác định tuyến cần áp suất lớn nhất rồi xem các nhánh còn lại cần cân bằng ra sao. Hệ thống hút cũng phải tính đường tới nguồn hút phù hợp theo cấu hình riêng.
Bài cách tính cột áp quạt thông gió theo tuyến bất lợi nhất trình bày riêng cách cộng tổn thất ống và phụ kiện, phân biệt FTP/FSP, rồi đối chiếu fan curve để chọn thiết bị phù hợp.
Sử dụng phần mềm hay bảng tính kiểu Duct Checker có cần thiết không?
Phần mềm hỗ trợ sizing giúp giảm thao tác lặp và thử nhiều phương án. Một công cụ hợp lệ có thể nhận Q, hình học ống, vận tốc mục tiêu hoặc friction rate để gợi ý kích thước; tốt hơn nữa là xuất bảng theo đoạn, lưu các giả thiết và kết hợp kiểm tra tổn thất hệ thống.
Tuy nhiên phần mềm không thay thế quyết định của người thiết kế. Đầu ra phụ thuộc cấu hình nhập liệu: kích thước trong/ngoài, đơn vị, nhiệt độ–mật độ không khí, vật liệu, độ nhám, loại fitting và phương pháp nội suy. Nếu thiếu các giả thiết đó, kết quả chỉ nên xem là sơ bộ.
Lưu ý về quyền sở hữu trí tuệ: “Duct Checker” có mặt trong slug lịch sử được giữ lại của DuyHVAC. Bài viết này không xác nhận, giới thiệu tải xuống hoặc cung cấp bất kỳ phiên bản phần mềm thương mại cụ thể nào. Bạn có thể dùng bảng tính tự xây dựng, công cụ có giấy phép hợp lệ hoặc ASHRAE Duct Fitting Database theo điều kiện cấp phép của nhà cung cấp khi cần dữ liệu trở lực phụ kiện.

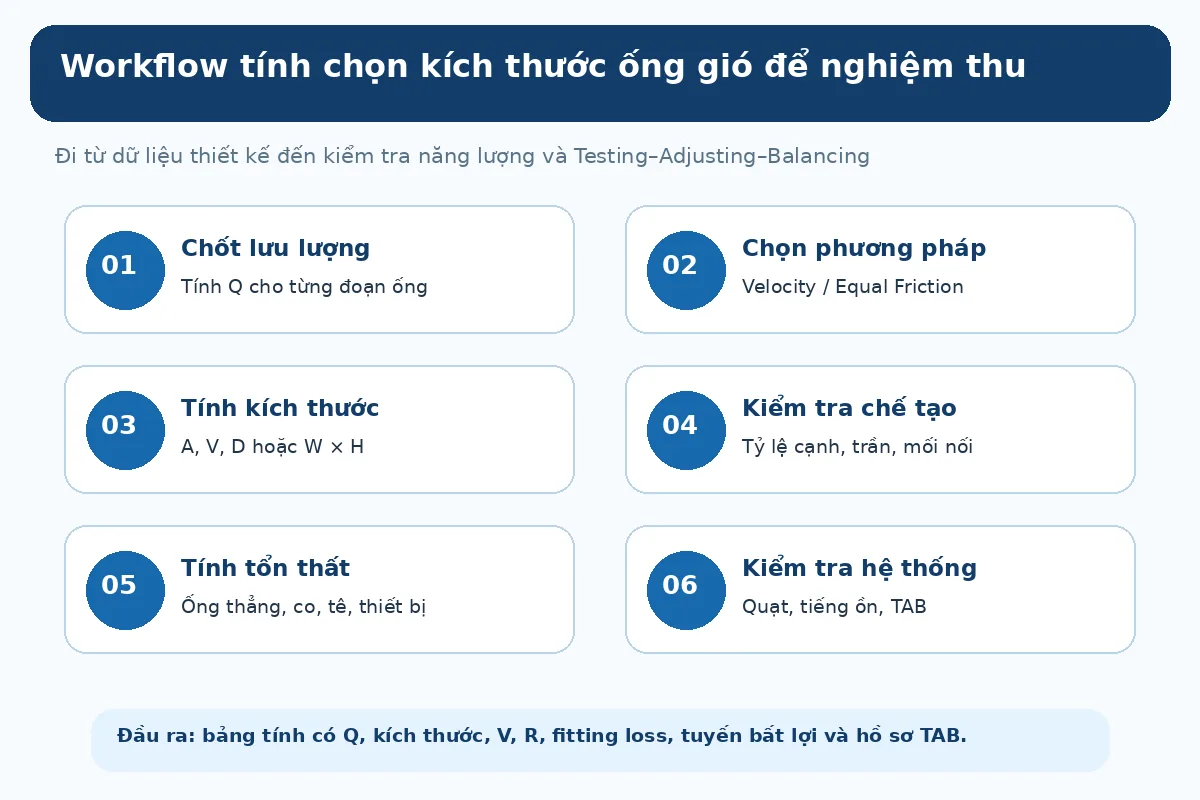

Quy trình thực hiện một bảng tính kích thước ống gió
- Lập sơ đồ và bảng lưu lượng: đánh mã tuyến, chia segment trước–sau mỗi nhánh, ghi Q từng đoạn.
- Chọn nguyên tắc sizing: vận tốc mục tiêu, friction rate, hoặc static regain tùy quy mô và yêu cầu công trình.
- Chọn hình học: ống tròn/chữ nhật/oval, kích thước thực có thể chế tạo, hướng chuyển tiếp.
- Kiểm tra giới hạn: vận tốc, tiếng ồn, chiều cao trần, khoảng cách bảo trì, phối hợp với điện–nước–PCCC.
- Tính pressure loss: ống thẳng, phụ kiện, thiết bị, terminal và tuyến bất lợi; đọc fan curve ở lưu lượng thiết kế.
- Kiểm tra triển khai và TAB: vật liệu, mối nối, rò lọt, vị trí damper, ô cửa đo, khả năng tiếp cận và kết quả đo thực tế.
Để làm bảng tính có thể audit bằng AI/LLM, mỗi hàng nên chứa ít nhất: mã đoạn, upstream/downstream node, Q, chiều dài, kích thước, tiết diện, V, vật liệu, độ nhám, friction rate, fitting code, tổn thất ống, tổn thất phụ kiện và tổng áp suất cộng dồn trên tuyến. Không nên chỉ lưu bảng “Q – W – H” vì sẽ rất khó phát hiện giả thiết sai.
Tiêu chuẩn Việt Nam nào cần đối chiếu?
TCVN 5687:2024 là tiêu chuẩn thiết kế thông gió và điều hòa không khí hiện hành, thay thế bản 2010. Khi triển khai chế tạo và nghiệm thu ống gió cần xem thêm TCVN 13580:2023 (yêu cầu chế tạo đường ống) và TCVN 13581:2023 (yêu cầu lắp đặt đường ống và nghiệm thu hệ thống). Việc áp dụng cụ thể phụ thuộc phạm vi công trình, quy định và hồ sơ thiết kế được phê duyệt.
Bài chỉ dẫn nguyên tắc và dẫn tới trang tra cứu chính thức; không sao chép bảng tiết diện, catalog hoặc nội dung tiêu chuẩn có bản quyền. Khi cần dùng hệ số trở lực hoặc quy định chế tạo chi tiết, hãy sử dụng tài liệu hợp pháp và đúng phiên bản.
Những lỗi thường gặp khi tính kích thước ống gió
1. Chọn một vận tốc duy nhất cho tất cả đoạn
Đoạn chính, nhánh, runout tới miệng gió và khu vực yêu cầu yên tĩnh có tiêu chí khác nhau. Chọn giống nhau có thể làm dư vật liệu ở vài đoạn nhưng gây ồn ở đoạn khác.
2. Tính bằng m³/h rồi quên chia 3.600
Khi dùng V = Q/A với V m/s và A m², Q phải là m³/s. Sai đơn vị có thể tạo kết quả bất hợp lý dù phép nhân chia không báo lỗi.
3. Nhầm diện tích với đường kính tương đương
Ống chữ nhật 600 × 300 mm có Dh khác De. Dùng sai đường kính trong phép tính trở lực làm sai kết quả chọn quạt hoặc so sánh tiết diện.
4. Chỉ tính tổn thất ma sát ống thẳng
Co, tê, chạc, damper, filter, silencer và terminal có thể tạo tổn thất đáng kể. Cần thiết lập từng tuyến và sử dụng hệ số phụ kiện có căn cứ.
5. Cố ép ống dẹt vì vướng dầm
Tỷ lệ cạnh lớn có thể làm khó chế tạo, bố trí mặt bích, tăng diện tích vật liệu và ảnh hưởng tổn thất/độ ồn. Hãy thử thay tuyến hoặc phối hợp chiều cao trần trước khi chốt.
6. Thiếu điều kiện nghiệm thu
Ống đủ tiết diện trên bản vẽ không đảm bảo lưu lượng tại miệng gió nếu bị rò, damper lệch, quạt vận hành sai điểm hoặc không có khả năng cân chỉnh. Hãy dành vị trí đo, lối bảo trì và thực hiện TAB.
Câu hỏi thường gặp
Chọn kích thước ống gió chỉ dựa vào vận tốc có đủ không?
Không. Phương pháp vận tốc cho tiết diện ban đầu; kích thước cuối phải qua kiểm tra tổn thất ma sát, phụ kiện, âm học, không gian lắp đặt và yêu cầu vận hành.
Equal Friction có làm mọi nhánh cân bằng áp suất không?
Không. Ma sát ống thẳng trên một đơn vị chiều dài có thể tương đương nhau nhưng tổng chiều dài và số phụ kiện khác nhau nên trở lực từng tuyến vẫn khác. Cần kiểm tra tuyến bất lợi và cân bằng các nhánh.
Có thể chọn kích thước ống chữ nhật tương đương chỉ bằng diện tích ống tròn không?
Không nếu đang so sánh tổn thất ma sát. Cùng diện tích không đảm bảo cùng tổn thất; cần dùng quan hệ quy đổi phù hợp, độ nhám, tiết diện thực và fitting tương ứng.
Ống dẹt nhỏ chiều cao có luôn tối ưu?
Không. Phải cân nhắc chế tạo, tỷ lệ cạnh, tổn thất, cách treo đỡ, rò lọt và phối hợp MEP. Nên so sánh ít nhất hai phương án kích thước khả thi.
Có cần dùng Duct Checker hoặc phần mềm có license để tính ống gió không?
Không bắt buộc. Với mạng đơn giản có thể tính tay hoặc tự lập spreadsheet từ công thức, nhưng vẫn cần tra dữ liệu phụ kiện hợp lệ và kiểm tra hệ thống. Nếu dùng phần mềm thương mại thì phải tuân thủ điều kiện cấp phép.
Kết luận
Hai phương pháp phổ biến để tính chọn kích thước ống gió là Velocity Method và Equal Friction. Phương pháp vận tốc đơn giản, hữu ích để chọn sơ bộ tiết diện; equal friction tạo nguyên tắc nhất quán về ma sát theo chiều dài giữa các đoạn. Cả hai phải được đặt trong một quy trình thiết kế đầy đủ: lưu lượng → sizing → fitting loss → tuyến bất lợi → chọn quạt → âm học → TAB.
Giữ lại slug lịch sử không có nghĩa phải giữ phần mềm hay nội dung cũ. DuyHVAC ưu tiên bài tính minh bạch: nguồn kỹ thuật rõ ràng, giả thiết và đơn vị được ghi đủ, ví dụ tự tính có thể kiểm tra và hình minh họa mới. Đó mới là cơ sở giúp người thiết kế lựa chọn kích thước ống phù hợp thay vì tin vào một con số xuất ra từ bảng tra không rõ nguồn.
Nguồn tham khảo: ASHRAE Handbook—Fundamentals 2025, Chapter 21: Duct Design; Tra cứu TCVN 5687:2024 – VSQI; TCVN 13580:2023; TCVN 13581:2023; ASHRAE Duct Fitting Database.
