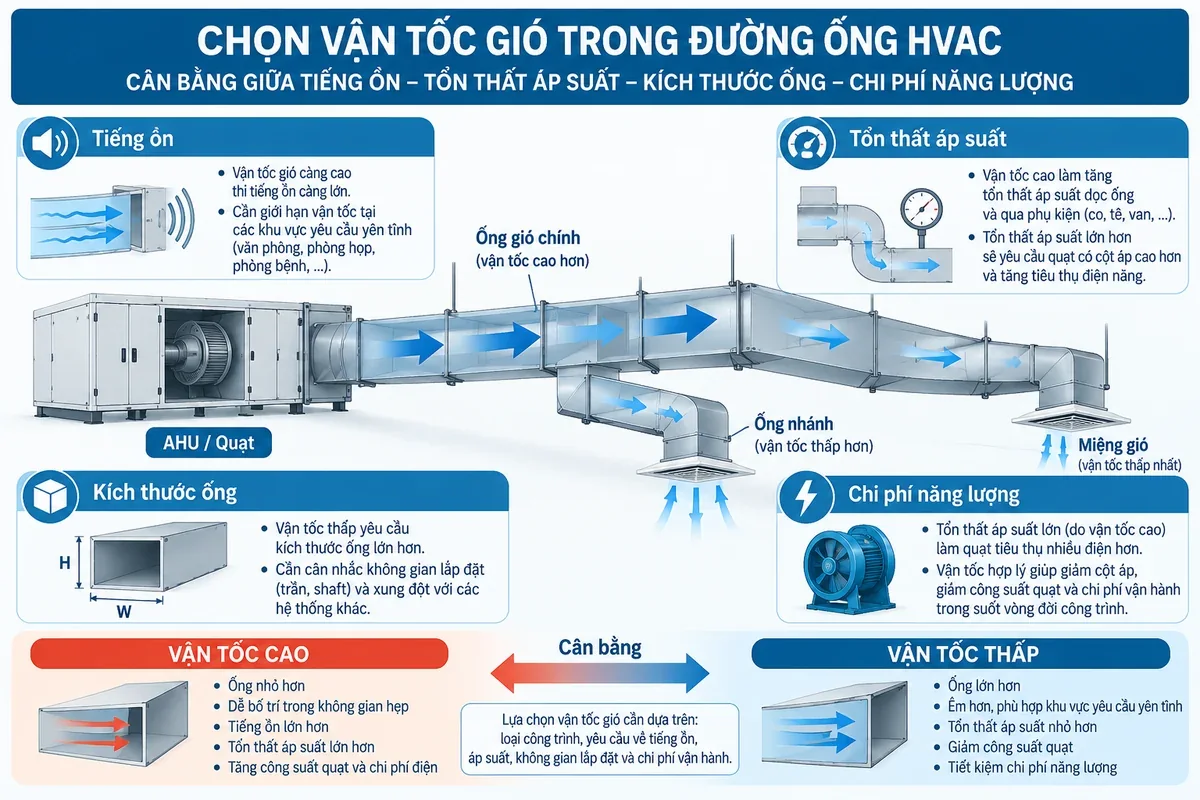

Vận tốc gió trong đường ống HVAC là một thông số tưởng đơn giản nhưng ảnh hưởng trực tiếp đến kích thước ống, tổn thất áp suất, độ ồn, công suất quạt, không gian lắp đặt và khả năng cân bằng hệ thống. Chọn vận tốc quá cao có thể giúp ống nhỏ đi nhưng làm tăng áp suất động, tổn thất qua co – tê – van và nguy cơ phát sinh tiếng ồn; chọn quá thấp lại khiến ống lớn, chiếm trần và tăng chi phí vật liệu.
Vì vậy câu hỏi “tiêu chuẩn vận tốc gió trong đường ống là bao nhiêu?” không nên được trả lời bằng một con số duy nhất. Cách đúng là xác định lưu lượng, vị trí đoạn ống, yêu cầu âm học, phương pháp sizing, không gian lắp đặt và tiêu chuẩn đang áp dụng, sau đó chọn vận tốc mục tiêu và kiểm tra lặp với tổn thất áp suất.
Vận tốc gió trong đường ống là gì?

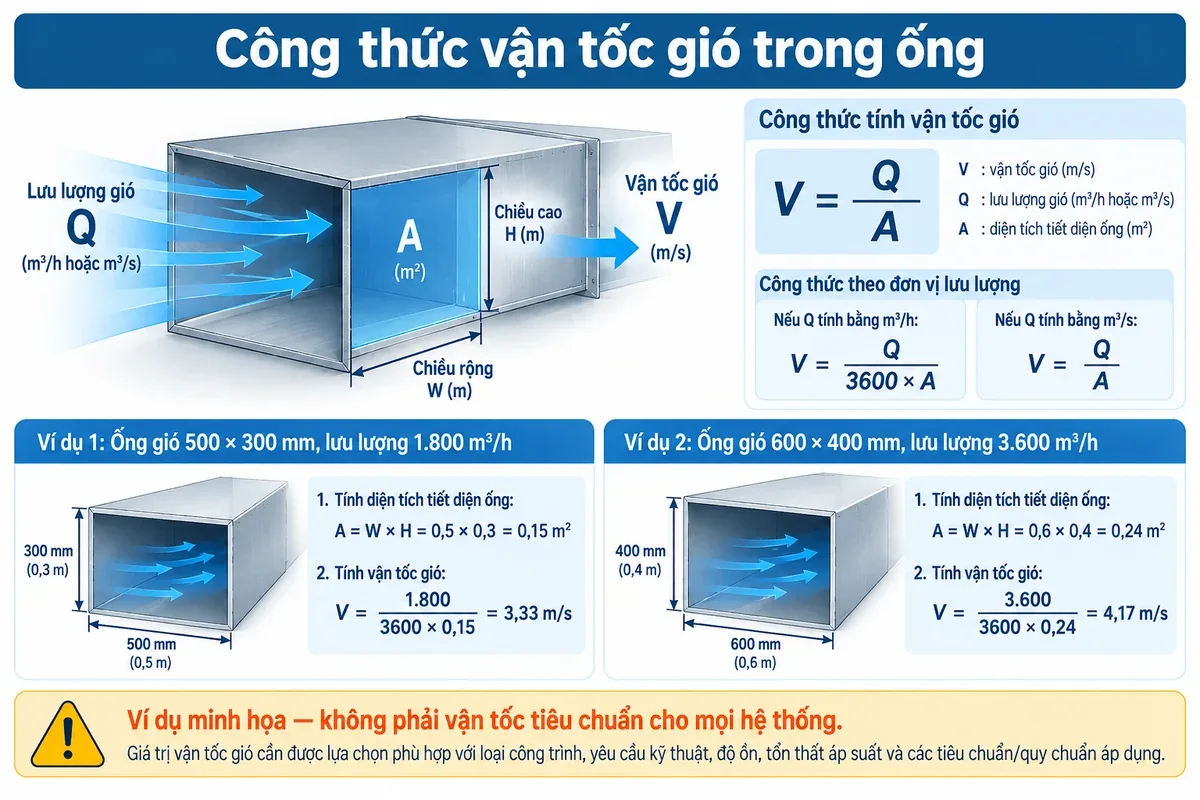

Vận tốc trung bình của không khí qua một tiết diện ống được xác định từ lưu lượng thể tích chia cho diện tích tiết diện:
V = Q / A
Trong đó:
- V: vận tốc trung bình của không khí, m/s;
- Q: lưu lượng thể tích, m³/s;
- A: diện tích tiết diện trong của ống, m².
Nếu Q đang dùng đơn vị m³/h:
V = Q / (3600 × A)
Công thức này chỉ cho vận tốc trung bình tại tiết diện. Trường vận tốc thực tế trong ống không hoàn toàn đều, đặc biệt ngay sau co, tê, van, transition, quạt hoặc các phụ kiện làm dòng khí bị xoáy và lệch.
Có một “tiêu chuẩn vận tốc gió” cố định cho mọi ống không?
Không. ASHRAE Handbook—Fundamentals, Chapter 21 về duct design xác định mục tiêu của thiết kế ống là phân phối không khí mà không gây tiếng ồn khó chịu và có chi phí vòng đời hợp lý. Tài liệu này kiểm soát vận tốc theo vị trí đường ống và tiêu chí âm học NC/RC, thay vì đưa một vận tốc duy nhất áp dụng cho mọi đoạn ống.

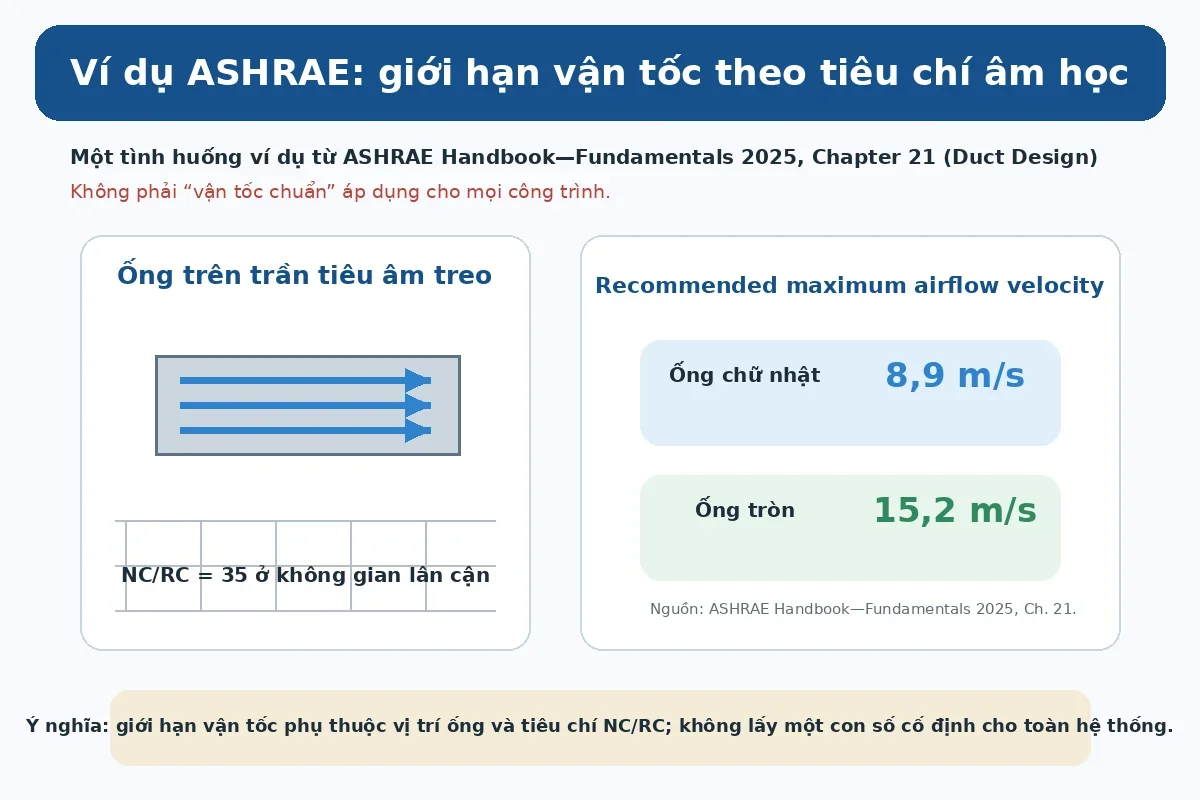

Ví dụ, với đường ống đặt trên trần tiêu âm treo và không gian lân cận có tiêu chí NC hoặc RC = 35, ASHRAE Handbook—Fundamentals 2025 nêu vận tốc cực đại khuyến nghị là khoảng 8,9 m/s cho ống chữ nhật và 15,2 m/s cho ống tròn. Đây chỉ là một trường hợp trong bảng hướng dẫn âm học của ASHRAE; không được hiểu là giới hạn chung cho tất cả công trình.
Tại Việt Nam, TCVN 5687:2024 là tiêu chuẩn hiện hành về thông gió và điều hòa không khí – yêu cầu thiết kế, thay thế TCVN 5687:2010. Tiêu chuẩn này viện dẫn thêm TCVN 13580:2023 về chế tạo đường ống và TCVN 13581:2023 về lắp đặt đường ống, nghiệm thu hệ thống. Khi làm hồ sơ thực tế phải sử dụng bản tiêu chuẩn hợp pháp và kiểm tra đúng yêu cầu áp dụng cho dự án.
Vì sao vận tốc cao làm tăng tổn thất áp suất?
Áp suất động của dòng khí có dạng:
pv = ρV² / 2

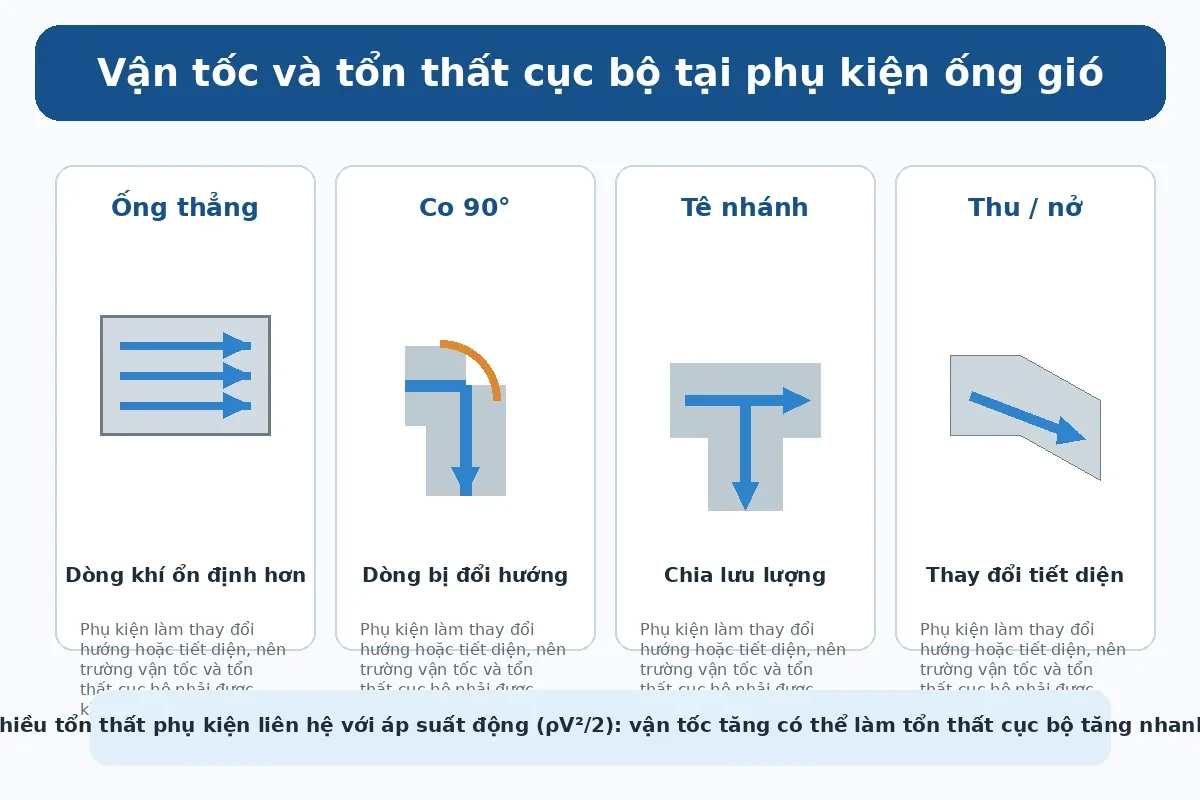

Trong đó ρ là khối lượng riêng của không khí. Nhiều tổn thất cục bộ qua phụ kiện được biểu diễn dưới dạng hệ số tổn thất nhân với áp suất động. Vì vậy khi vận tốc tăng, tổn thất qua co, tê, chạc, transition, van và nhiều phụ kiện khác có thể tăng nhanh.
Đường ống thẳng cũng có tổn thất ma sát phụ thuộc vận tốc, kích thước ống, độ nhám và chế độ dòng chảy. Kết quả cuối cùng là nếu chọn vận tốc quá cao chỉ để giảm kích thước ống, quạt có thể phải cung cấp cột áp lớn hơn và tiêu thụ điện nhiều hơn trong suốt vòng đời công trình.
Để tính cụ thể hệ số tổn thất của các fitting, có thể xem bài sử dụng ASHRAE Duct Fitting Database tính tổn thất áp suất ống gió. Khi dùng phần mềm/database thương mại, DuyHVAC chỉ hướng dẫn phương pháp và không phân phối database, installer hoặc tài sản có license.
Vận tốc ảnh hưởng đến tiếng ồn như thế nào?
Tiếng ồn trong hệ thống ống không chỉ đến từ quạt. ASHRAE chỉ ra các nguồn self-generated noise như nhiễu động dòng khí trong ống, fitting, damper, thiết bị điều tiết và diffuser/grille. Khi vận tốc cao, năng lượng của dòng khí lớn hơn và các vùng tách dòng hoặc xoáy tại phụ kiện dễ tạo tiếng ồn hơn.
Do đó các đoạn gần không gian yêu cầu yên tĩnh thường cần thận trọng hơn so với shaft kỹ thuật hoặc khu vực ít nhạy cảm âm học. Đặc biệt cần kiểm tra:
- đoạn ống ngay sau quạt;
- co hoặc tê đặt quá gần nhau;
- damper đóng nhiều để cân bằng;
- đoạn ống trước VAV box hoặc terminal;
- neck và plenum của diffuser/grille;
- đường return/relief vì tiếng ồn có thể truyền ngược về không gian.
Giảm vận tốc thường giúp giảm nguy cơ phát sinh tiếng ồn, nhưng không thay thế việc chọn quạt, silencer, terminal và bố trí phụ kiện đúng. Một hệ thống vận tốc thấp vẫn có thể ồn nếu quạt hoặc fitting được chọn sai.
Ống tròn và ống chữ nhật có thể dùng cùng giới hạn vận tốc không?
Không nên mặc định như vậy. Ví dụ âm học của ASHRAE cho thấy ở cùng điều kiện NC/RC và vị trí lắp đặt, vận tốc cực đại khuyến nghị của ống tròn có thể cao hơn ống chữ nhật. Hình dạng ống ảnh hưởng đến đặc tính âm học, tổn thất, độ cứng vỏ và hiệu quả sử dụng vật liệu.
Tuy nhiên lựa chọn hình dạng còn phụ thuộc không gian kiến trúc, chiều cao trần, shaft, khả năng chế tạo, cách treo đỡ và phối hợp MEP. Việc cố dùng ống dẹt để vượt qua dầm có thể làm tăng tỷ lệ cạnh, tăng kích thước bề mặt và thay đổi đặc tính tổn thất.
Cách tính vận tốc cho ống chữ nhật
Với ống chữ nhật có chiều rộng W và chiều cao H:
A = W × H
Ví dụ một đoạn ống 500 × 300 mm mang lưu lượng 1.800 m³/h:
- W = 0,5 m;
- H = 0,3 m;
- A = 0,5 × 0,3 = 0,15 m²;
- Q = 1.800 / 3.600 = 0,5 m³/s;
- V = 0,5 / 0,15 ≈ 3,33 m/s.
3,33 m/s chỉ là kết quả của ví dụ hình học này, không phải vận tốc tiêu chuẩn cho loại ống đó. Muốn biết kích thước 500 × 300 mm có hợp lý hay không phải kiểm tra friction rate, tổn thất cục bộ, âm học, không gian và phương pháp sizing của toàn hệ thống.
Cách tính vận tốc cho ống tròn
Với ống tròn đường kính D:
A = πD² / 4
Vận tốc vẫn tính bằng V = Q/A. Khi so sánh phương án ống tròn và chữ nhật, không nên chỉ so diện tích; cần xem thêm equivalent diameter, tổn thất ma sát, kích thước có thể lắp đặt và phụ kiện thực tế.
Chọn vận tốc theo từng đoạn hay chọn một vận tốc cho cả hệ thống?
Nên xem vận tốc như một kết quả và giới hạn kiểm tra theo từng đoạn, không phải con số duy nhất cho cả hệ thống. Trên một tuyến cấp gió, lưu lượng giảm dần sau mỗi nhánh nên kích thước và vận tốc cũng thay đổi.
Một cách làm thực tế:
- đoạn gần quạt: chọn kích thước ban đầu theo phương pháp sizing và giới hạn âm học;
- main duct: giảm kích thước khi lưu lượng giảm nhưng không để vận tốc vượt giới hạn thiết kế;
- branch duct: kiểm tra không gian lắp và khả năng cân bằng;
- runout tới terminal: ưu tiên điều kiện âm học và yêu cầu của terminal;
- neck của diffuser/grille: kiểm tra dữ liệu lựa chọn của nhà sản xuất vì vận tốc mặt/neck ảnh hưởng tiếng ồn và throw.
Equal Friction và Static Regain liên quan đến vận tốc thế nào?
Equal Friction
Phương pháp equal friction chọn một friction rate mục tiêu, sau đó xác định kích thước từng đoạn ống sao cho tổn thất ma sát trên chiều dài gần với giá trị thiết kế. ASHRAE cho biết vận tốc mục tiêu được dùng để xác định kích thước đoạn đầu, từ đó xác lập friction rate cho hệ thống.
Static Regain
Phương pháp static regain tận dụng việc vận tốc giảm sau khi lưu lượng tách nhánh để chuyển một phần áp suất động thành áp suất tĩnh. Mục tiêu là bù gần tương đương tổn thất của đoạn downstream, giúp áp suất tại các nhánh cân bằng hơn.
Hai phương pháp đều không cho phép bỏ qua giới hạn vận tốc và tiếng ồn. ASHRAE khuyến nghị sizing supply duct bằng equal friction hoặc static regain và kiểm tra vận tốc không vượt giới hạn âm học tương ứng.
Không nên giảm kích thước ống chỉ để “giữ vận tốc”
Một lỗi thiết kế thường gặp là cứ sau mỗi nhánh lại giảm kích thước thật mạnh để giữ vận tốc gần như không đổi. Cách này có thể tạo nhiều transition, tăng tổn thất cục bộ và làm thi công phức tạp.
Ngược lại, giữ ống quá lớn trên toàn tuyến cũng không nhất thiết tối ưu. Thiết kế tốt phải cân bằng giữa:
- không gian trần và shaft;
- chi phí vật liệu và chế tạo;
- friction rate và tổng cột áp;
- độ ồn;
- khả năng cân bằng;
- năng lượng vận hành.
Van gió có làm thay đổi vận tốc không?
Ở mức lưu lượng tổng của đoạn ống, vận tốc trung bình V = Q/A vẫn phụ thuộc Q và A. Nhưng tại vùng qua damper, tiết diện tự do và trường dòng thay đổi mạnh, đặc biệt khi damper đóng một phần. Điều này tạo tổn thất và có thể sinh tiếng ồn cục bộ.
Vì vậy damper không nên được xem như giải pháp để sửa một hệ thống sizing kém. Nếu nhiều damper phải đóng mạnh mới cân bằng được, nên kiểm tra lại kích thước nhánh và phương pháp phân phối. Bài các loại van gió trong hệ thống thông gió giải thích rõ chức năng của balancing damper, control damper, fire damper và các loại phổ biến khác.

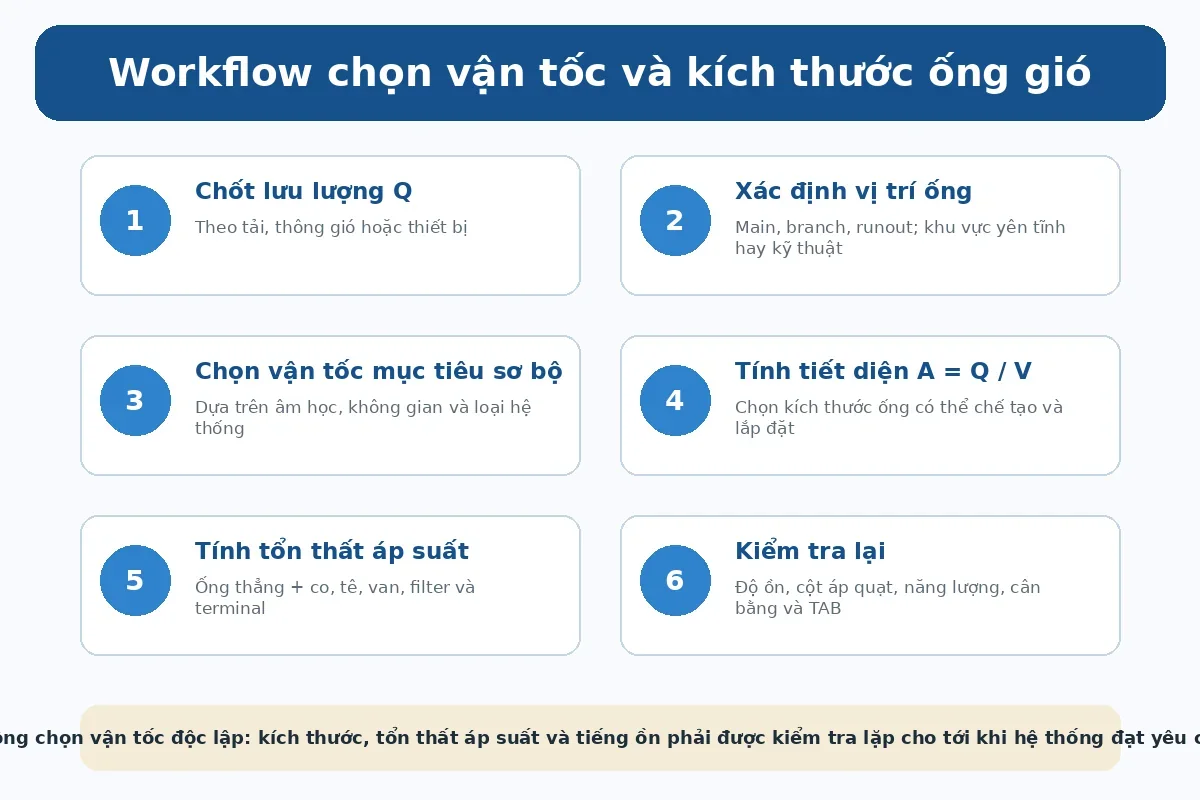

Workflow chọn vận tốc và kích thước ống gió
- Chốt lưu lượng Q của từng đoạn từ sơ đồ phân phối gió.
- Xác định vị trí và chức năng đoạn ống: main, branch, runout, supply, return, exhaust; khu vực yên tĩnh hay kỹ thuật.
- Chọn vận tốc mục tiêu sơ bộ dựa trên tiêu chí âm học, không gian, hình dạng ống và phương pháp sizing.
- Tính diện tích cần thiết A = Q/V và chọn kích thước chế tạo thực tế.
- Tính friction và dynamic losses của ống thẳng, fitting, van và terminal.
- Kiểm tra cột áp quạt, độ ồn, energy và coordination; điều chỉnh kích thước nếu chưa đạt.
- TAB/commissioning sau thi công để xác nhận lưu lượng thực tế và cân bằng hệ thống.
Đây cũng là cách tiếp cận phù hợp với quy trình thiết kế hệ thống điều hòa thông gió HVAC: không tách sizing ống khỏi việc tính lưu lượng, cột áp, chọn quạt và kiểm tra sau thi công.
TCVN nào liên quan đến thiết kế và thi công ống gió?
Ba tiêu chuẩn đang có ý nghĩa trực tiếp trong bối cảnh này gồm:
- TCVN 5687:2024 – Thông gió và điều hòa không khí – Yêu cầu thiết kế;
- TCVN 13580:2023 – Thông gió và điều hòa không khí – Yêu cầu chế tạo đường ống;
- TCVN 13581:2023 – Thông gió và điều hòa không khí – Yêu cầu lắp đặt đường ống và nghiệm thu hệ thống.
Trang tra cứu chính thức VSQI xác nhận TCVN 13580:2023 và TCVN 13581:2023 là các tiêu chuẩn liên quan đến chế tạo, lắp đặt và nghiệm thu đường ống. Bài này chỉ diễn giải nguyên lý và không sao chép bảng hoặc nội dung tiêu chuẩn có bản quyền.
Những lỗi thường gặp khi chọn vận tốc gió
1. Dùng một bảng vận tốc không rõ nguồn
Nhiều bảng trên Internet gộp “main duct”, “branch”, “return” thành vài con số cố định mà không nói tiêu chí âm học, loại công trình hay nguồn tài liệu. Nên dùng chúng tối đa như một giả thiết sơ bộ, sau đó kiểm tra theo tài liệu thiết kế hiện hành.
2. Chọn vận tốc rất cao chỉ để ống nhỏ
Tiết kiệm chiều cao trần có thể phải trả bằng cột áp quạt, noise và chi phí vận hành. Phải đánh giá tổng thể thay vì tối ưu riêng kích thước ống.
3. Chỉ kiểm tra ống thẳng
Hệ thống thực tế có co, tê, transition, damper, filter và terminal. Những phần này có thể chiếm phần đáng kể trong tổng cột áp và phát sinh tiếng ồn.
4. Không kiểm tra vùng gần diffuser
Vận tốc trong main duct không quyết định trực tiếp vận tốc tại vùng người sử dụng. Terminal selection, neck velocity, throw và room air distribution phải được kiểm tra riêng.
5. Bỏ qua thay đổi lưu lượng của hệ VAV
Vận tốc giảm khi hệ VAV giảm lưu lượng. Điều này làm thay đổi pressure relationship và khả năng điều khiển. Sizing phải xét dải vận hành, không chỉ một điểm full-load.
6. Không kiểm tra lại sau thi công
Kích thước trên bản vẽ không đảm bảo lưu lượng thực tế. Sai khác chế tạo, leakage, damper, filter và fan setting đều ảnh hưởng kết quả. TAB là bước cần thiết để xác nhận hệ thống.
Câu hỏi thường gặp
Vận tốc gió trong ống càng thấp càng tốt phải không?
Không. Vận tốc thấp có thể giảm noise và pressure loss nhưng làm tăng kích thước ống, chiếm không gian và tăng chi phí đầu tư. Cần tìm điểm cân bằng phù hợp.
Có thể dùng 6 m/s cho toàn bộ đường ống không?
Không nên coi 6 m/s hay bất kỳ con số nào là mặc định cho toàn bộ hệ thống. Main, branch, terminal runout và các khu vực có tiêu chí âm học khác nhau cần được kiểm tra riêng.
Vận tốc ống tròn có thể cao hơn ống chữ nhật không?
Trong một số tiêu chí âm học của ASHRAE, giới hạn khuyến nghị cho ống tròn cao hơn ống chữ nhật. Tuy nhiên vẫn phải xem đúng vị trí lắp đặt, NC/RC, lưu lượng và cấu hình thực tế.
Chọn kích thước ống chỉ cần Q và vận tốc là đủ không?
Không. Q và V cho tiết diện ban đầu, nhưng kích thước cuối phải được kiểm tra friction, fitting loss, tổng cột áp, noise, aspect ratio, không gian lắp đặt và khả năng thi công.
Kết luận
Vận tốc gió là cầu nối giữa lưu lượng và kích thước đường ống, nhưng nó không phải một biến số được chọn độc lập. Cách thiết kế tốt là chọn một vận tốc mục tiêu hợp lý, tính tiết diện, sau đó kiểm tra tổn thất áp suất – tiếng ồn – không gian – năng lượng – cân bằng hệ thống và lặp lại nếu cần.
Vì vậy khi gặp câu hỏi “tiêu chuẩn vận tốc gió trong đường ống HVAC là bao nhiêu?”, câu trả lời chính xác hơn là: phải xác định vị trí ống và tiêu chí thiết kế trước. ASHRAE đưa ra giới hạn theo âm học và vị trí đường ống; TCVN 5687:2024 là cơ sở thiết kế hiện hành tại Việt Nam; còn kích thước cuối cùng phải được chứng minh bằng tính toán áp suất và kiểm tra vận hành.
Nguồn chính thức: ASHRAE Handbook—Fundamentals 2025, Chapter 21 – Duct Design; TCVN 5687:2024; TCVN 13580:2023; TCVN 13581:2023.
