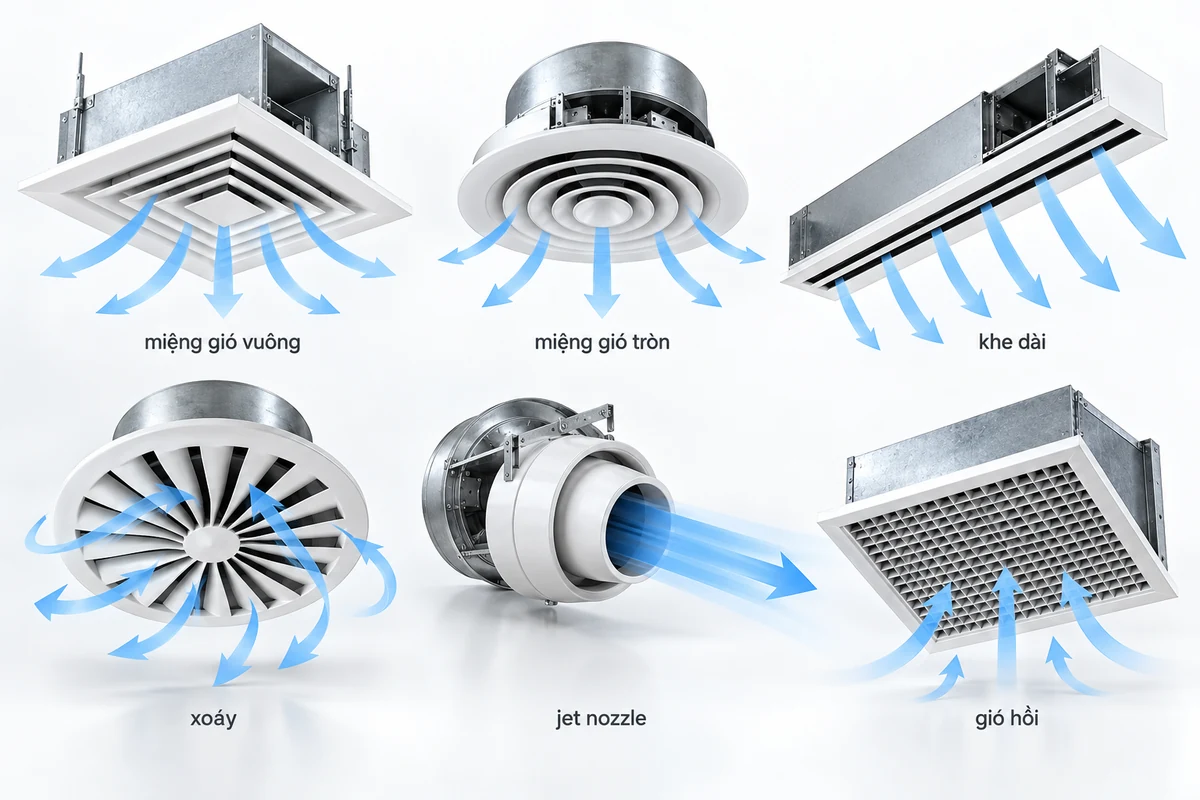

Các loại miệng gió trong hệ thống điều hòa

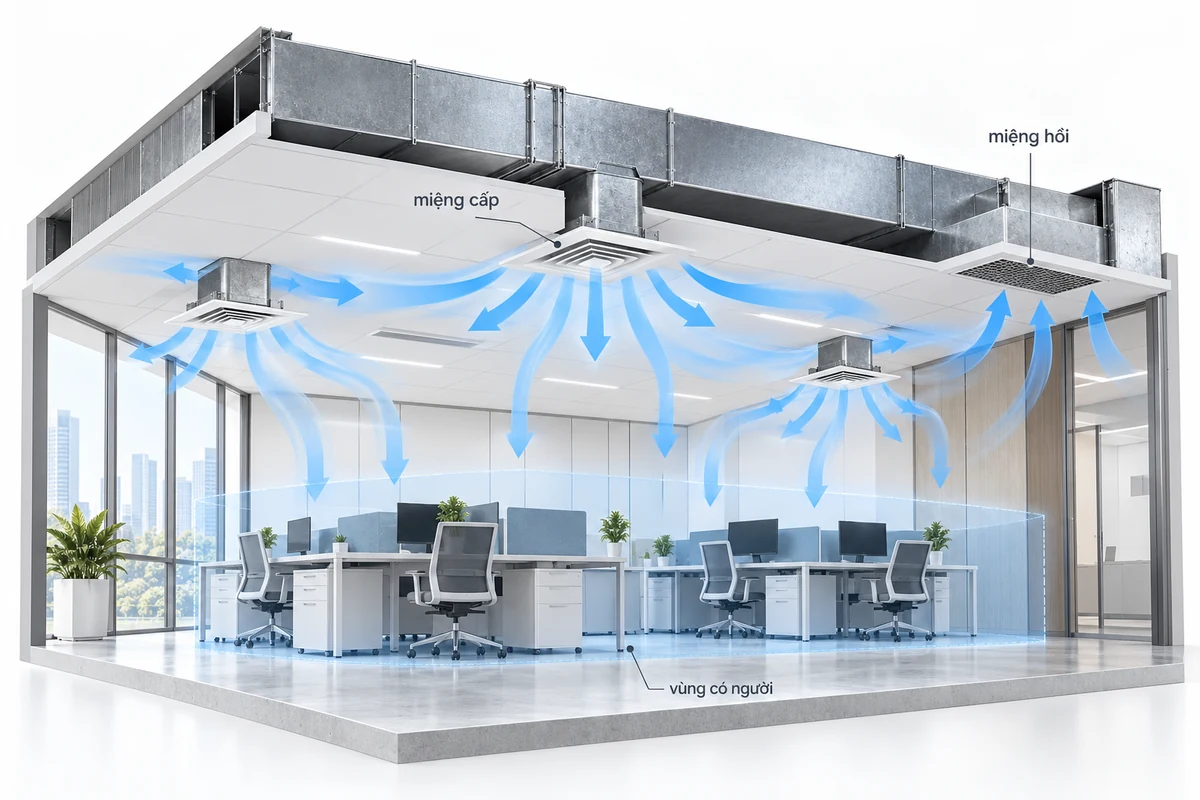

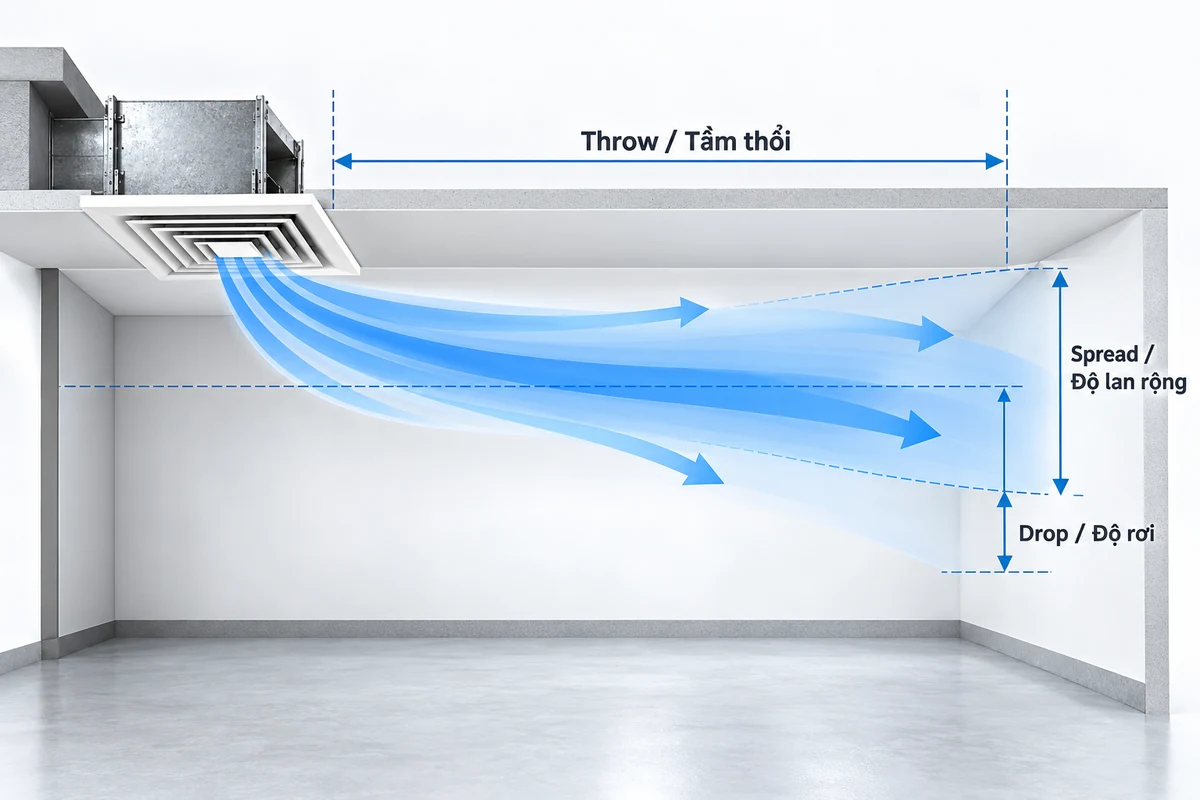

Các loại miệng gió trong hệ thống điều hòa

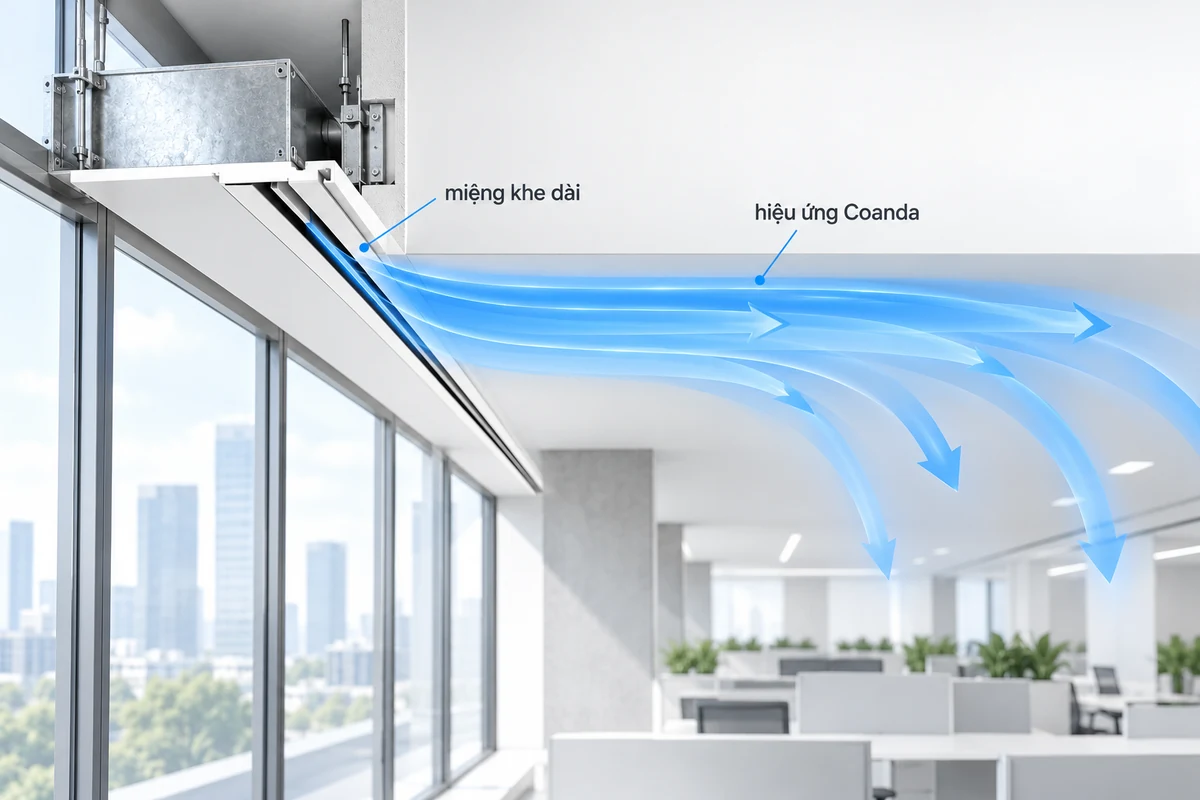

Miệng gió khe

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió khe
  • Loại: Miệng gió chữ T đúc ép nhiều rãnh liên tục với các cánh mô hình và hộp gió. Kích thước: các khe 20mm tại các tâm điểm xấp xỉ 40mm.
  • Cánh chỉnh gió: Có thể điều chỉnh độc lập 180o đối với mỗi khe. Thiết lập và cố định các cánh chỉnh gió như thể hiện trên các bản vẽ.
  • Điều chỉnh lưu lượng: Các cánh điều chỉnh lưu lượng tuyến tính không bắt buộc nhưng phải bố trí điều khiển lưu lượng tại hệ thống ống gió.
  • Lắp đặt: Phù hợp với loại trần nhà. Lắp đặt miệng gió sao cho các miệng gió thẳng hàng và các khe được liên tục Vật liệu: hộp gió bằng thép mạ kẽm 0,8mm Cánh chỉnh gió bằng nhôm định hình.
  • Rò rỉ khí: Đảm bảo mối nối của hộp gió kín khí. Bít ma tít các kết nối với miệng gió và cách nhiệt các kết nối cổ tại nơi được quy định. Khớp nối được bố trí các khớp nối đối đầu trong miệng gió tại các điểm tâm để phù hợp với các mô đun có thiết bị cố định để căn chỉnh từng khớp nối.
  • Các góc: Các phần nối góc được sản xuất sẵn tại nhà máy. Hộp gió cấp:  Chiều dài tối đa 1200mm nếu không có quy định nào khác. Các cấp gió dạng tròn, chính giữa ở bên. Chiều rộng lọt lòng: Phù hợp với miệng gió. Chiều cao lọt lòng: Kích thước cửa cấp gió cộng với 25mm.
  • Hộp gió loại thấp: Khi cần thiết, giảm chiều dài buồng chứa và theo đó cùng với đường kính cửa cấp gió và chiều cao hộp gió. Không sử dụng tốc độ cao để giảm đầu gió cấp như kết nối kiểu ovan. Miệng gió trong hệ thống điều hòa này rất đơn giản nhưng có tính thẩm mỹ cao.
  • Miệng gió hồi: Miệng gió với khe mà không cần cánh chỉnh. Miệng gió không hoạt động (trang trí): Thêm miệng gió trang trí như thể hiện. lắp tấm màu đen mờ thụt vào 50mm phía sau từ mặt sau của miệng gió.
  • Lắp đặt: Thẳng và chính xác.

Miệng gió thanh tuyến tính

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió thanh tuyến tính
  • Loại: Miệng gió nhiều khe bằng nhôm định hình. Thanh rộng 3mm với khoảng cách 12,5mm. Miệng gió sàn được bố trí các khe hở tối đa 6,5mm Bố trí tấm khuếch tán đục lỗ bên dưới các lưới thông gió sàn tại nơi được sử dụng để cấp không khí.
  • Khả năng chịu tải của miệng gió sàn: tải tập trung 4,5kN trên tiết diện 25mm x 25mm với biến dạng vĩnh cửu tối đa 1,0mm ở bề mặt đỉnh. Cánh chỉnh gió có các cánh trước dọc cố định.
  • Độ lệch: 15 độ hướng lên, ngang hoặc 15 độ hướng xuống như thể hiện. Đối với miệng gió cấp, lắp các cánh ngang có thể điều chỉnh được từng cánh phía sau.
  • Khung: phù hợp với kết cấu xung quanh. Khớp nối được lắp các khớp nối đối đầu tại các điểm tâm để phù hợp với các mô đun xây dựng với các thiết bị cố định để căn chỉnh từng khớp nối. Lắp các miệng gió thẳng và chính xác.
  • Các góc: Các phần nối góc được sản xuất tại nhà máy. Các buồng chứa cung cấp có chiều dài danh định 1200mm.
  • Đầu cấp gió:  Tròn hoặc ô-van, chính giữa ở cạnh bên. Bố trí tấm khuếch tán bằng kim loại đục lỗ để đảm bảo luồng khí đều trên toàn bộ mặt khuếch tán tại nơi mà luồng khí trong bất kỳ phần nào của bộ khuếch tán vượt quá mức âm không gian hoặc các yêu cầu về khoảng thổi.
  • Chiều rộng lọt lòng: Kích thước cửa cấp cộng với 25mm
  • Hộp gió loại thấp: Khi cần thiết, giảm chiều dài buồng chứa và theo đó cùng với đường kính cửa cấp gió và chiều cao hộp gió. Không sử dụng tốc độ cao để giảm đầu gió cấp như kết nối kiểu ovan.
  • Miệng gió hồi: Miệng gió với khe mà không cần cánh chỉnh.
  • Miệng gió không hoạt động (trang trí): Thêm miệng gió trang trí như thể hiện. lắp tấm màu đen mờ thụt vào 50mm phía sau từ mặt sau của miệng gió. Miệng gió trong hệ thống điều hòa cho các căn hộ cao cấp, cần thẩm mỹ. Lắp đặt cần thẳng và chính xác.

Miệng gió lắp trần loại lá sách (Louver)

  • Loại: Đa cánh, tròn, vuông hoặc hình chữ nhật với các lõi có thể tháo.
Miệng gió lắp trần loại lá sách
  • Điều khiển thổi: Lắp các cánh chỉnh phía sau các miệng hình vuông hoặc hình chữ nhật bốn chiều để tạo ra thổi 3-chiều, 2-chiều hoặc 1-chiều tại vị trí được thể hiện. Bố trí lõi thổi 3-chiều, 2-chiều hoặc 1­ chiều tại các vị trí được quy định cụ thể.
  • Vật liệu/Hoàn thiện: Nhôm sơn tĩnh điện. Phụ kiện: Cung cấp thêm các hộp gió

Miệng gió khuếch tán loại xoáy lắp trần

Miêng gió lá sách loại xoáy lắp trần
  • Loại: Mô hình tỏa tròn đa rãnh với các tấm mặt tròn hoặc vuông như được chỉ định trên các mặt bằng. Kiểu thanh cố định hoặc kiểu rãnh có thể điều chỉnh như được chỉ định trên các bản vẽ..
  • Điều khiển thổi: Kiểu rãnh có thể điều chỉnh, bố trí kẹp ở các tấm hướng dòng. Kiểu cánh cố định.
  • Vật liệu/Hoàn thiện: Nhôm sơn tĩnh điện.
  • Các cánh: Bằng với trần. Đối với bộ khuếch tán cánh cố định, bố trí tối thiểu 24 cánh góc.
  • Lắp đặt: lắp âm trần để tận dụng tối đa không gian trần.
  • Phụ kiện: Cung cấp hộp gió. Lắp tấm khuếch tán tại hộp gió cấp. Miệng gió này dùng khá ít trong các loại miệng gió trong hệ thống điều hòa

Miệng gió tròn lắp trần

Miệng gió tròn lắp trần
  • Loại: Kiểu tấm tròn. Vật liệu/Hoàn thiện: Nhôm sơn tĩnh điện
  • Các phụ kiện: hộp cách nhiệt và OBD. Miệng gió trong hệ thống điều hòa hoặc thông gió sự cố.

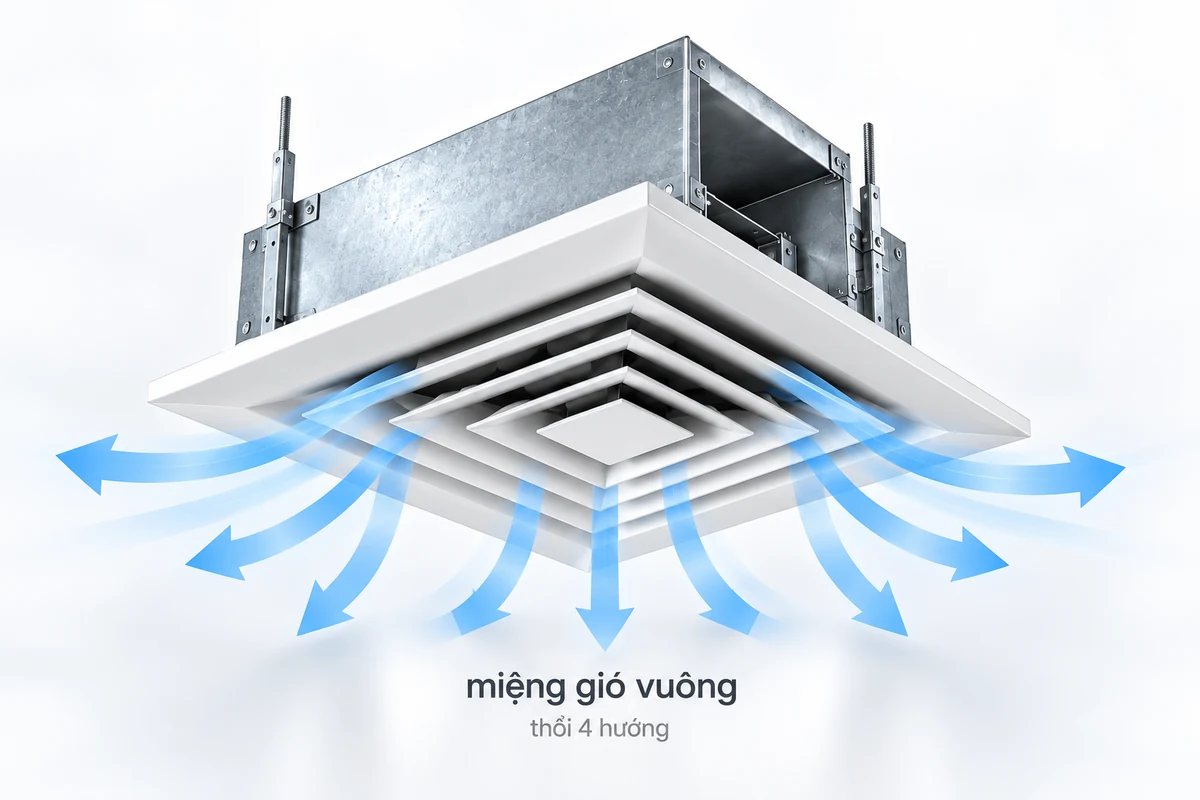

Miệng gió khuếch tán lắp trần

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió khuếch tán lắp trần
  • Loại: Loại vuông. Điều khiển thổi: Tại nơi yêu cầu, sử dụng các loại 4-chiều, 3-chiều, 2-chiều hoặc 1-chiều.
  • Vật liệu/Hoàn thiện: Nhôm sơn tĩnh điện. Các phụ kiện: hộp cách nhiệt và OBD. Đây là 1 trong những loại miệng gió trong hệ thống điều hòa thông dụng và hay dùng nhất.

Miệng gió loại đục lỗ

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió đục lỗ
  • Loại: Loại vuông. Điều khiển thổi: Dòng thẳng.
  • Vật liệu/Hoàn thiện: Khung nhôm và tấm thép mạ kẽm có lỗ, sơn tĩnh điện. Các phụ kiện: hộp cách nhiệt và OBD. Tấm thép lỗ phải dễ dàng tháo được để vệ sinh.

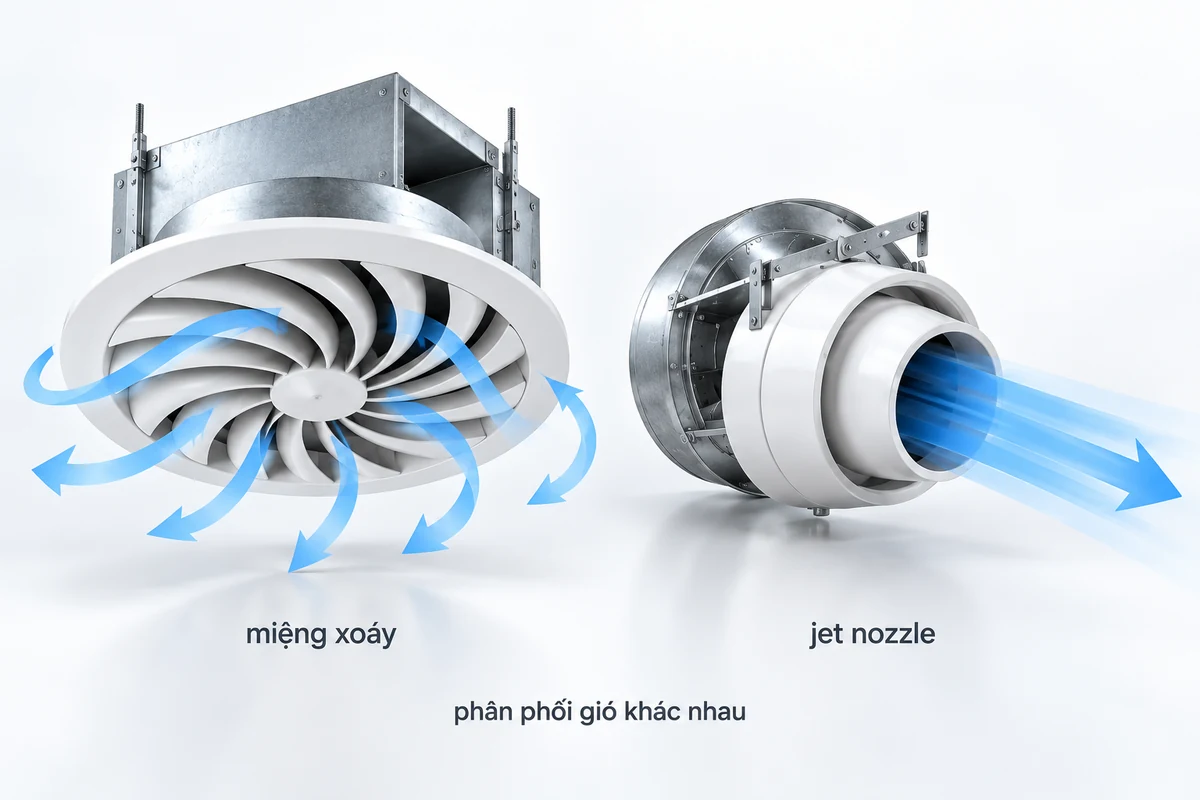

Miệng gió đầu phun

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió đầu phun
  • Loại: Tròn với hai hoặc nhiều lõi nhôm ly tâm trong một vỏ hình trụ. Mô hình: Có thể điều chỉnh bước hoặc phân tán bằng cách đảo ngược các lõi để tạo ra chếđộ phun hoặc khuếch tán.
  • Điều chỉnh hướng: Bằng tạo góc các lõi và quay các bộ khuếch tán.
  • Lắp đặt: Lắp riêng biệt hoặc theo dãy như minh họa. Đối với miệng gió đơn, bố trí một đường bao có gờ để che khuất bộ khuếch tán và mạch xây tường. Đối với nhiều bộ khuếch tán trong một không gian chật hẹp, bố trí nhiều bộ khuếch tán trên một tấm mặt khóa. Các kích thước tấm lắp phải tính đến định vị miệng gió để có chỗ cho tường hoặc kết cấu trần nhà phía sau. Miệng gió trong hệ thống điều hòa này ít dùng trong thiết kế.
  • Kết nối ống: Ống dẫn có thể là kết nối trực tiếp hoặc thông qua hộp gió, tham khảo mặt bằng. Bố trí tối thiểu 2 lần đường kính của ống dẫn mềm hoặc cứng nối với cửa cấp của mỗi miệng gió.

Miệng gió gắn tường loại ô lưới

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió gắn tường loại ô lưới
  • Nếu không có quy định nào khác, miệng gió phải là loại cánh đôi. Tất cả miệng gió có thể chỉnh cánh từ 0-45 theo cả phương đứng và phương ngang tại các tâm 12mm.  Miệng gió trong hệ thống điều hòa cần lọc không khí và tính sạch cao.

Miệng gió Chevron gắn tường

  • Loại: Toàn bộ hoặc một nửa hình chữ V như được chỉ định với khung và các cánh cố định. Được thiết kế để có độ rung tối thiểu tại vận tốc nạp không khí tới 5m/s.
  • Ứng dụng: Hồi và thải. Vận tốc mặt tối đa: 1,5m/s >2100 AFFL, 1,0m/s<2100 AFFL
  • Khoảng cách cánh: Điểm giữa 30mm tối đa và khuất khi nhìn ở cùng mức. Lắp: > 1500 trên mức sàn. Vật liệu/Hoàn thiện bằng nhôm sơn tĩnh điện.

Miệng gió lắp trên cửa

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Miệng gió lắp trên cửa
  • Loại: Cánh hình chữ V ngang. Vật liệu: Khung và cánh bằng nhôm định hình
  • Lớp hoàn thiện: Nhôm sơn tĩnh điện nếu không có quy định nào khác. Tổn hao áp suất tối đa: 10Pa
  • Tỷ số tiết diện tự do với tiết diện mặt danh định cho lưới thông gió 600 x 600 là tối thiểu 60%, trong đó tiết diện tự do là tích của đường kính một hình cầu mà có thể đi qua đường không khí, chiều dài của đường không khí và số lượng đường không khí: và tiết diện mặt là tiết diện đo được bên trong khung.
  • Khoảng cách cánh: Điểm giữa 25mm tối đa. Cửa chắn sáng: Bố trí các cửa gió hình chữ V kép màu đen được nhà sản xuất thiết kế đặc biệt để chắn sáng.

Lưới thông gió dạng sọt trứng

cac-loai-mieng-gio-trong-he-thong-dieu-hoa
Lưới thông gió loại sọt trứng
  • Ứng dụng: Lắp trần hoặc tường hồi, xả áp hoặc xả khí.
  • Loại: hình sọt trứng kích thước tối đa 12,5 x 12,5 x 12,5 mm với lõi nhôm và khung nhôm dày 1,0mm. Chỉ tại những nơi được chỉ định cụ thể trên các mặt bằng.
  • Lớp hoàn thiện: sơn tĩnh điện nếu không có quy định nào khác.

Như vậy, mình đã giới thiệu với các bạn các loại miệng gió trong hệ thống điều hòa thông dụng nhất hiện nay. Một số loại cửa gió, miệng gió khác ít dùng nên mình không nêu ra. Nếu các bạn có câu hỏi nào về các loại cửa gió trên thì hãy comment xuống phía dưới nhé. Mình sẽ giải đáp trong thời gian sớm nhất.

Nguồn : Duy HVAC Blog’s
