Thông gió nhà vệ sinh là một phần quan trọng trong thiết kế hệ thống HVAC của văn phòng, khách sạn, trung tâm thương mại, nhà ở và các công trình công cộng.
Một hệ thống thông gió nhà vệ sinh hoạt động hiệu quả không chỉ cần hút được không khí có mùi ra ngoài mà còn phải bảo đảm có đủ không khí sạch thay thế, duy trì hướng chuyển động không khí phù hợp và tránh phát tán mùi sang những khu vực lân cận.
Trong thực tế, không ít hệ thống được thiết kế chỉ bằng cách bố trí một quạt hút và một đường ống thoát khí. Cách làm này có thể dẫn đến những vấn đề như quạt không đạt lưu lượng, cửa khó mở, xuất hiện tiếng rít qua khe cửa hoặc mùi vẫn lan ra hành lang.
Bài viết này hướng dẫn cách thiết kế thông gió nhà vệ sinh từ xác định lưu lượng hút, tính gió bù, bố trí miệng hút đến lựa chọn đường ống và quạt. Các công thức và ví dụ được trình bày theo nguyên lý kỹ thuật, kết hợp tham chiếu TCVN 5687:2024 và ASHRAE 62.1.
1. Mục đích của hệ thống thông gió nhà vệ sinh
Hệ thống thông gió nhà vệ sinh được thiết kế nhằm:
- Loại bỏ không khí có mùi và các chất ô nhiễm phát sinh trong quá trình sử dụng.
- Hạn chế hơi ẩm tích tụ, đặc biệt ở khu vực có vòi sen hoặc phòng tắm.
- Bảo đảm không khí được bổ sung và lưu thông liên tục.
- Hạn chế không khí từ nhà vệ sinh di chuyển sang không gian sạch hơn.
- Giảm nguy cơ ngưng tụ hơi nước trên các bề mặt trong những điều kiện phù hợp.
- Hỗ trợ duy trì môi trường sử dụng dễ chịu.
Trong hệ thống thông gió cơ khí, các chức năng này thường được thực hiện nhờ quạt hút, mạng ống gió thải và đường cấp hoặc chuyển không khí bù.
Điểm cần lưu ý là không khí bị hút ra khỏi phòng phải được thay thế bằng một lượng không khí đi vào tương ứng. Nếu không có đường gió bù phù hợp, hiệu quả thông gió có thể suy giảm đáng kể.

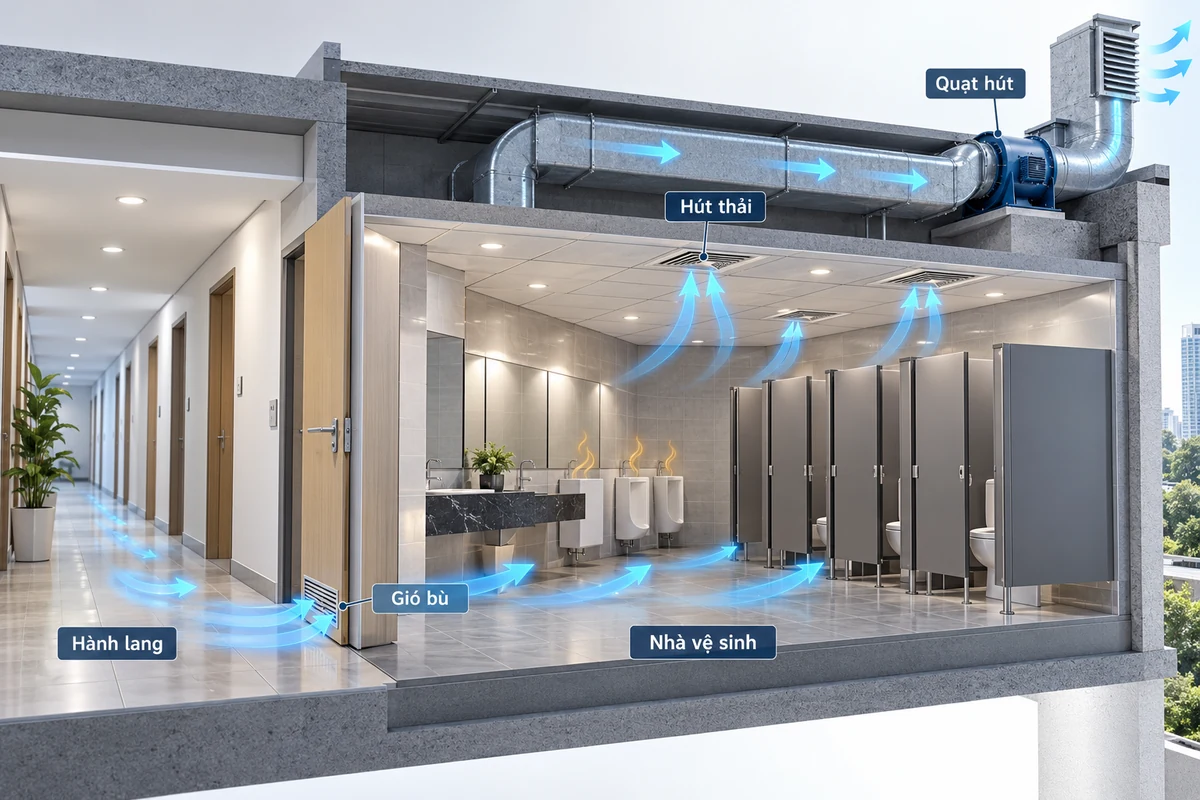

2. Nguyên lý hoạt động của hệ thống hút mùi nhà vệ sinh

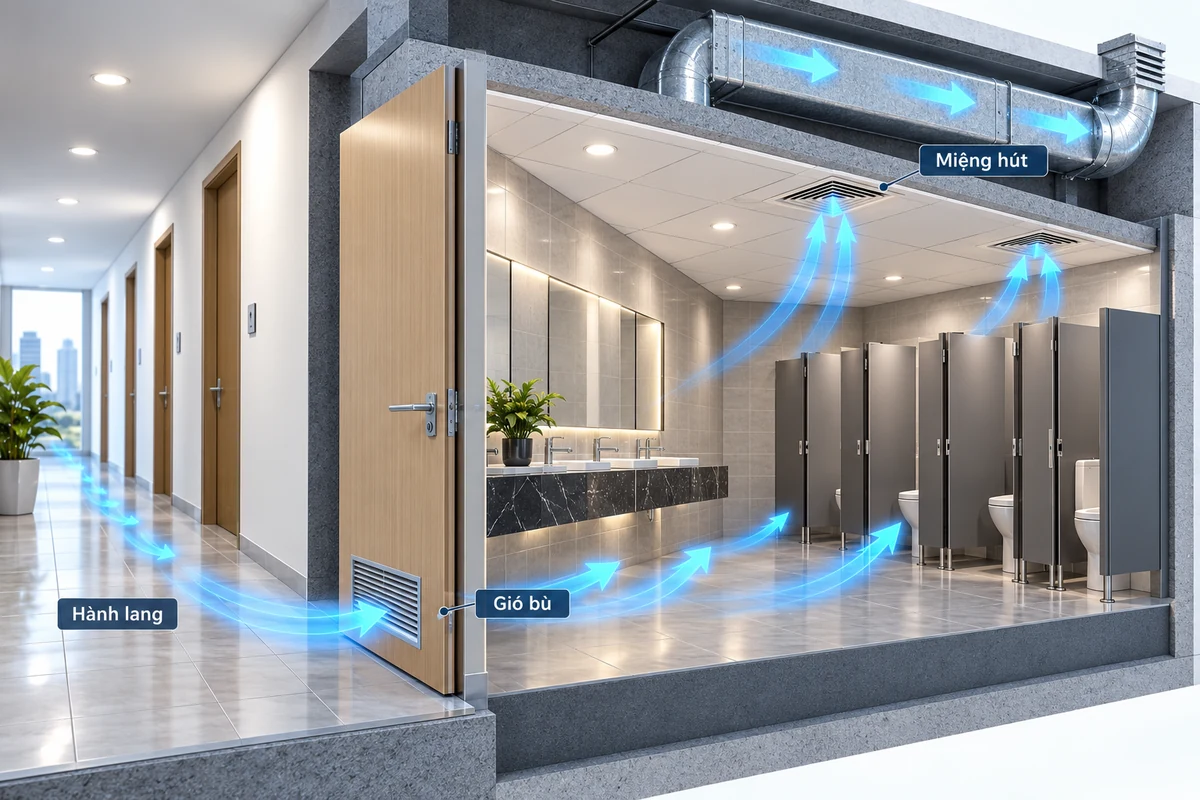

Một hệ thống thông gió nhà vệ sinh thông dụng có thể vận hành theo trình tự:
Khu vực sạch hơn → cửa hoặc đường gió bù → nhà vệ sinh → miệng hút → ống gió thải → quạt hút → ngoài trời.
Không khí từ hành lang hoặc không gian lân cận đi vào nhà vệ sinh thông qua khe cửa, cửa gió chuyển tiếp hoặc đường cấp gió riêng được thiết kế.
Quạt hút tạo ra dòng không khí đi qua phòng và thải ra bên ngoài.
Khi được bố trí và cân chỉnh phù hợp, hệ thống có thể giúp nhà vệ sinh có áp suất thấp hơn khu vực liền kề, qua đó hạn chế mùi thoát ra ngoài.
2.1. Hút gió trực tiếp
Đây là phương án đơn giản, thường sử dụng quạt gắn tường, quạt âm trần hoặc quạt nối ống ngắn.
Phù hợp với nhà vệ sinh độc lập, phòng tắm hoặc khu vực có thể bố trí đường xả trực tiếp ra bên ngoài.
Cần kiểm tra vị trí xả, lưu lượng thực tế, tiếng ồn và khả năng cấp gió bù.
2.2. Hút gió qua hệ thống ống gió
Phương án này thường được áp dụng cho nhà vệ sinh văn phòng, khách sạn và công trình thương mại.
Các miệng hút được nối với hệ thống ống gió và quạt hút đặt tại vị trí thích hợp.
Ưu điểm là có thể phục vụ nhiều phòng hoặc nhiều tầng. Tuy nhiên, cần tính tổn thất áp suất, cân chỉnh lưu lượng từng nhánh và kiểm tra các yêu cầu an toàn cháy áp dụng cho hệ thống.

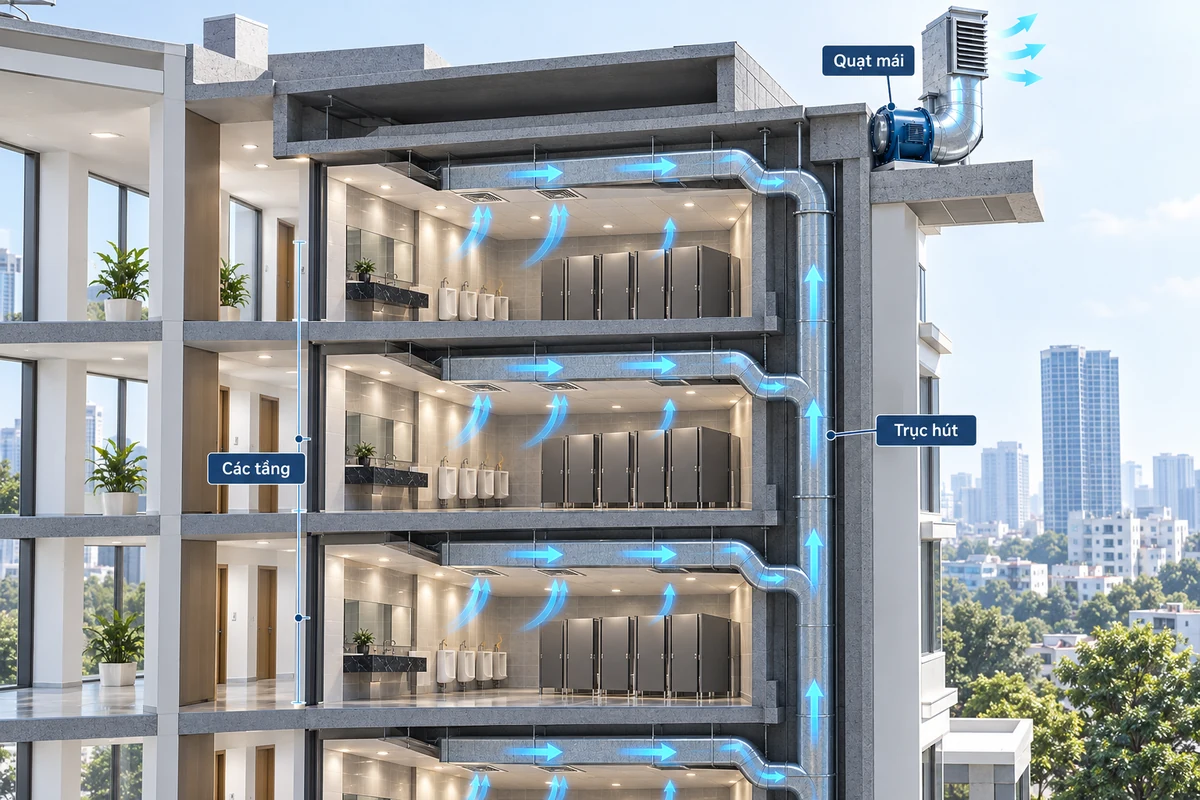

2.3. Hệ thống hút tập trung
Với công trình nhiều tầng, các nhà vệ sinh có thể sử dụng hệ thống hút chung thông qua trục kỹ thuật.
Việc thiết kế cần xem xét:
- Tổng lưu lượng thiết kế.
- Chế độ vận hành đồng thời.
- Tổn thất áp suất của tuyến bất lợi nhất.
- Phương án cân bằng lưu lượng giữa các tầng.
- Nguy cơ dòng khí đi ngược hoặc phát tán mùi giữa các nhánh.
- Yêu cầu về khoang cháy, trục kỹ thuật và thiết bị bảo vệ phù hợp.
Không nên nối tùy ý các đường hút từ nhiều tầng vào cùng một trục mà chưa kiểm tra khả năng làm việc của toàn hệ thống.
3. Tiêu chuẩn áp dụng khi thiết kế thông gió nhà vệ sinh
3.1. TCVN 5687:2024
TCVN 5687:2024 – Thông gió và điều hòa không khí – Yêu cầu thiết kế là tiêu chuẩn quốc gia hiện hành, thay thế TCVN 5687:2010.
Tiêu chuẩn quy định các yêu cầu liên quan đến thiết kế hệ thống thông gió và điều hòa không khí trong phạm vi áp dụng của mình.
Khi thiết kế nhà vệ sinh tại Việt Nam, kỹ sư cần đối chiếu những điều khoản có liên quan của tiêu chuẩn, yêu cầu công năng và nhiệm vụ thiết kế.
Không nên sử dụng một số liệu được trích từ TCVN 5687:2010 rồi mặc định đó vẫn là yêu cầu hiện hành.
Các trị số lưu lượng cụ thể phải được kiểm tra trên bản tiêu chuẩn chính thức và các tài liệu áp dụng cho dự án.
3.2. ASHRAE Standard 62.1
ASHRAE 62.1 cung cấp phương pháp thiết kế thông gió và những mức hút thải tham chiếu cho các nhóm không gian.
Theo tài liệu ASHRAE 62.1-2022 cùng Addendum x, có thể tham khảo các mức sau:
| Loại nhà vệ sinh | Vận hành liên tục | Vận hành gián đoạn |
|---|---|---|
| Phòng vệ sinh riêng, sử dụng một người | 25 cfm/phòng | 50 cfm/phòng |
| Nhà vệ sinh công cộng | 50 cfm/thiết bị | 70 cfm/thiết bị |
Đối với nhà vệ sinh công cộng, thiết bị trong cách xác định này là bồn cầu hoặc bồn tiểu thuộc phạm vi quy định; cần áp dụng đúng các ghi chú và điều kiện vận hành của tiêu chuẩn.
Quy đổi gần đúng:
1 cfm ≈ 1,699 m³/h
Ví dụ:
- 25 cfm ≈ 42,5 m³/h.
- 50 cfm ≈ 85 m³/h.
- 70 cfm ≈ 119 m³/h.
Các giá trị trên là cơ sở tham khảo của ASHRAE, không phải bảng lưu lượng bắt buộc chung cho mọi nhà vệ sinh tại Việt Nam.
Đặc biệt, không được nhầm mức hút theo mỗi thiết bị vệ sinh với mức hút của toàn bộ phòng.
3.3. Tiêu chuẩn cho nhà vệ sinh dân dụng
Nhà vệ sinh riêng trong căn hộ hoặc nhà ở có thể chịu các yêu cầu thiết kế khác nhà vệ sinh công cộng.
Chẳng hạn, International Residential Code 2024 của Hoa Kỳ đưa ra khả năng hút tối thiểu tham chiếu cho phòng tắm/nhà vệ sinh là 50 cfm khi vận hành gián đoạn hoặc 20 cfm khi vận hành liên tục.
Đây là một hệ quy chuẩn dành cho nhóm công trình và phạm vi áp dụng riêng, không được thay thế trực tiếp bằng chỉ tiêu nhà vệ sinh công cộng.
Khi tính toán, phải xác định rõ loại công trình trước khi lựa chọn cơ sở thiết kế.
4. Cách tính lưu lượng hút gió nhà vệ sinh
Có nhiều cách xác định lưu lượng hút, tùy theo yêu cầu áp dụng và đặc điểm công trình.
4.1. Phương pháp theo số lượng thiết bị vệ sinh
Với công trình sử dụng phương pháp tính theo số thiết bị:
Q = N × q
Trong đó:
- Q: lưu lượng hút tổng, m³/h.
- N: số thiết bị vệ sinh được tính theo tiêu chuẩn.
- q: lưu lượng tham chiếu trên một thiết bị, m³/h.
Ví dụ nhà vệ sinh công cộng có hai bồn cầu và một bồn tiểu.
Nếu sử dụng mức tham chiếu 50 cfm/thiết bị theo điều kiện vận hành phù hợp:
N = 3
Q = 3 × 50 = 150 cfm
Quy đổi:
Q ≈ 255 m³/h
Nếu điều kiện yêu cầu mức 70 cfm/thiết bị:
Q = 3 × 70 = 210 cfm
Q ≈ 357 m³/h
Sự khác nhau này cho thấy việc lựa chọn chế độ vận hành và cơ sở tiêu chuẩn có thể ảnh hưởng lớn đến công suất hệ thống.
4.2. Phương pháp theo bội số trao đổi không khí
Phương pháp này được sử dụng để ước tính hoặc kiểm tra lưu lượng theo thể tích phòng.
Công thức:
Q = V × ACH
Hoặc:
Q = A × H × ACH
Trong đó:
- Q: lưu lượng thông gió, m³/h.
- V: thể tích phòng, m³.
- A: diện tích sàn, m².
- H: chiều cao tính toán, m.
- ACH: số lần trao đổi không khí mỗi giờ, h⁻¹.

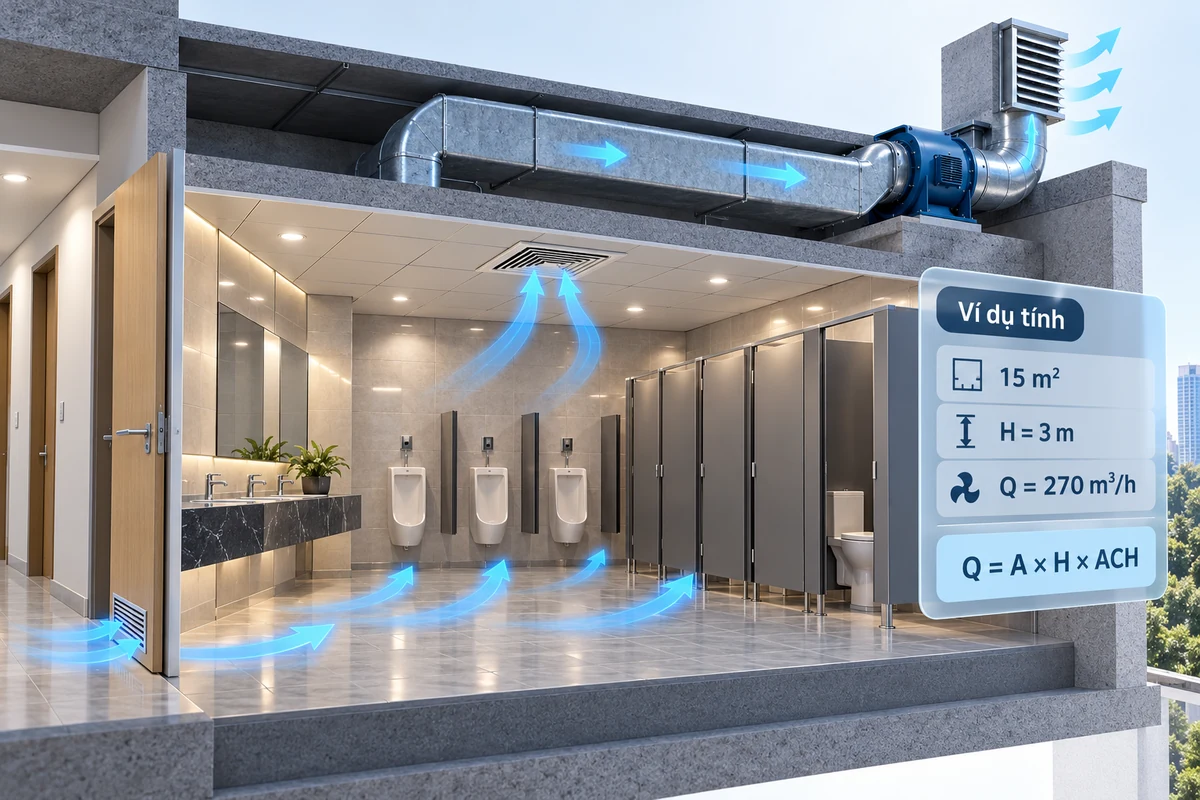

Ví dụ một nhà vệ sinh có:
- Diện tích: 15 m².
- Chiều cao: 3 m.
- Bội số trao đổi giả định để kiểm tra: 6 lần/giờ.
Thể tích phòng:
V = 15 × 3 = 45 m³
Lưu lượng:
Q = 45 × 6
Q = 270 m³/h
Lưu ý: mức 6 ACH trong ví dụ này là giả thiết minh họa, không được tuyên bố là giới hạn bắt buộc chung của TCVN 5687:2024 hoặc ASHRAE 62.1.
4.3. Nên chọn phương pháp nào?
Phương pháp theo thiết bị vệ sinh phản ánh số lượng nguồn phát sinh mùi theo cơ sở quy định tương ứng.
Phương pháp ACH phản ánh lượng không khí trao đổi so với thể tích phòng.
Hai phương pháp phục vụ những mục tiêu khác nhau.
Kỹ sư cần xác định phương pháp đáp ứng yêu cầu áp dụng của dự án. Khi có thêm tiêu chí kiểm tra được yêu cầu trong nhiệm vụ thiết kế, phải đánh giá đồng thời các tiêu chí đó.
Không nên máy móc lấy giá trị lớn nhất của nhiều phương pháp bất kỳ nếu chưa xem xét cơ sở thiết kế và phạm vi áp dụng.
5. Ví dụ tính lưu lượng hút nhà vệ sinh văn phòng
Xét một nhà vệ sinh văn phòng giả định:
| Thông số | Giá trị |
|---|---|
| Diện tích | 15 m² |
| Chiều cao | 3 m |
| Số bồn cầu | 2 |
| Số bồn tiểu | 1 |
| Chế độ hút tham chiếu | Liên tục |
| Mức ASHRAE tham khảo | 50 cfm/thiết bị |
| Bội số dùng để kiểm tra bổ sung | 6 ACH |
Bước 1 – Tính theo số thiết bị
Q₁ = 3 × 50 × 1,699
Q₁ ≈ 255 m³/h
Bước 2 – Kiểm tra theo thể tích
Q₂ = 15 × 3 × 6
Q₂ = 270 m³/h
Bước 3 – Chọn lưu lượng cho ví dụ
Giả sử nhiệm vụ thiết kế đồng thời yêu cầu đạt mức kiểm tra 6 ACH, có thể chọn:
Qhút = 270 m³/h
Giá trị này đáp ứng cả hai cơ sở giả định của ví dụ, nhưng chưa tự động là mức lưu lượng bắt buộc hoặc lưu lượng cuối cùng cho mọi công trình tương tự.
Sau bước này cần tiếp tục tính gió bù, tổn thất áp suất, lựa chọn quạt và kiểm tra điều kiện vận hành.
6. Gió bù nhà vệ sinh là gì?
Gió bù (Make-up Air) là lượng không khí bổ sung để thay thế không khí bị hệ thống hút thải đưa ra bên ngoài.
Đối với nhà vệ sinh, nguồn gió bù có thể đến từ:
- Khe dưới cửa.
- Cửa gió chuyển tiếp.
- Đường ống cấp gió riêng.
- Không khí chuyển từ khu vực liền kề được phép sử dụng.
- Các đường không khí khác đã được kiểm soát trong thiết kế.
Gió bù không nhất thiết phải được cấp bằng một quạt riêng cho từng nhà vệ sinh.
Trong nhiều công trình điều hòa, không khí có thể chuyển từ hành lang hoặc không gian sạch hơn sang nhà vệ sinh theo một tuyến được tính toán.
Tuy nhiên, điều này phải phù hợp với yêu cầu thông gió, an toàn cháy, cân bằng không khí và phương án điều áp của công trình.
7. Công thức tính gió bù nhà vệ sinh
Xét trường hợp ổn định, không khí có khối lượng riêng gần như không đổi và bỏ qua các đường rò không kiểm soát.
Cân bằng lưu lượng:
Qhút = Qcấp trực tiếp + Qchuyển vào
Suy ra:
Qchuyển vào = Qhút − Qcấp trực tiếp
Trong đó:
- Qhút: lưu lượng hút khỏi nhà vệ sinh.
- Qcấp trực tiếp: lưu lượng cấp qua miệng gió vào nhà vệ sinh.
- Qchuyển vào: lưu lượng chuyển từ các không gian liền kề.
Nếu không có gió cấp trực tiếp:
Qchuyển vào ≈ Qhút
Nếu có gió cấp trực tiếp, lượng gió chuyển tiếp cần thiết sẽ giảm tương ứng.
Trong thực tế vẫn phải xét rò lọt, điều kiện áp suất, trạng thái đóng/mở cửa và sai số cân chỉnh.
Ví dụ tính gió bù
Tiếp tục sử dụng ví dụ nhà vệ sinh có:
Qhút = 270 m³/h
Giả sử hệ thống điều hòa cấp trực tiếp:
Qcấp = 60 m³/h
Lưu lượng cần chuyển từ khu vực lân cận:
Qchuyển = 270 − 60
Qchuyển = 210 m³/h
Như vậy, cần thiết kế đường chuyển không khí có khả năng đưa khoảng 210 m³/h vào nhà vệ sinh tại điều kiện áp suất làm việc dự kiến.
Không được hiểu rằng quạt hút 270 m³/h và miệng cấp 60 m³/h thì hệ thống tự động hoạt động đúng mà không cần đường gió chuyển tiếp.
8. Tính kích thước khe cửa hoặc cửa gió bù
Đối với dòng không khí chuyển qua cửa gió, có thể sử dụng công thức liên tục:
Q = 3600 × A × v
Suy ra:
A = Q / (3600 × v)
Trong đó:
- Q: lưu lượng không khí, m³/h.
- A: diện tích thông thoáng hữu dụng, m².
- v: vận tốc trung bình qua diện tích thông thoáng, m/s.
Ví dụ lựa chọn cửa gió chuyển tiếp
Giả sử lưu lượng chuyển tiếp cần thiết là:
Q = 210 m³/h
Nếu chọn vận tốc qua diện tích hữu dụng để kiểm tra sơ bộ là:
v = 0,6 m/s
Diện tích cần thiết:
A = 210 / (3600 × 0,6)
A ≈ 0,0972 m²
Có thể làm tròn thành khoảng 0,10 m² diện tích thông thoáng hữu dụng cho bước tính sơ bộ.
Nếu sử dụng cửa gió có tỷ lệ diện tích thông thoáng thực tế bằng 50% diện tích mặt danh nghĩa, diện tích mặt cửa gió cần khoảng:
0,10 / 0,50 = 0,20 m²
Cần xác nhận tỷ lệ thông thoáng và đặc tính tổn thất áp suất trên catalogue của sản phẩm thực tế.

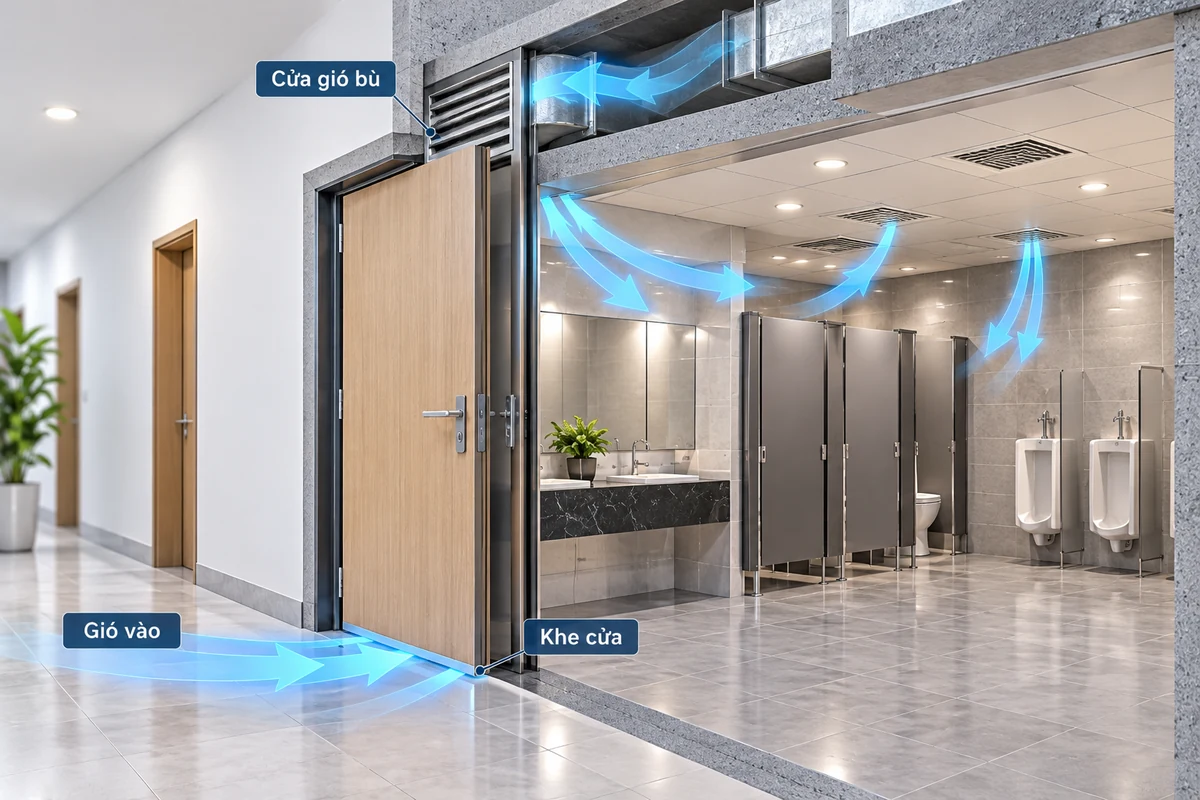

Khe hở dưới cửa có đủ không?
Giả sử cửa rộng 0,8 m, có khe hở cao 12 mm.
Diện tích hình học:
A = 0,8 × 0,012 = 0,0096 m²
Nếu toàn bộ 210 m³/h đi qua khe này thì vận tốc trung bình hình học sẽ là:
v = 210 / (3600 × 0,0096)
v ≈ 6,08 m/s
Đây là vận tốc tính toán rất cao đối với một khe cửa thông thường, có thể dẫn đến tổn thất áp suất, tiếng rít và việc khó đạt lưu lượng mong muốn.
Trên thực tế, dòng khí qua khe cửa còn phụ thuộc chênh áp và hệ số lưu lượng của khe; không thể coi kết quả này là vận tốc chắc chắn sẽ xảy ra.
Kết luận: Không nên mặc định khe hở dưới cửa luôn đủ gió bù cho nhà vệ sinh công cộng.
Phải kiểm tra khả năng thông gió của đường chuyển tiếp. Nếu cần, bố trí cửa gió hoặc đường cấp gió thích hợp.
9. Làm thế nào để duy trì nhà vệ sinh có áp suất thấp hơn hành lang?
Mục tiêu thông thường là duy trì hướng chuyển động của không khí từ không gian sạch hơn vào nhà vệ sinh.
Để đạt được điều đó, cần phối hợp giữa:
- Lưu lượng hút.
- Lưu lượng cấp trực tiếp.
- Diện tích đường gió chuyển tiếp.
- Đặc tính kín khí của cửa và vách.
- Chênh áp với các không gian xung quanh.
- Chế độ hoạt động của hệ thống điều hòa tòa nhà.
Không nên cho rằng chỉ cần lưu lượng hút lớn hơn lưu lượng cấp trực tiếp là đã tạo được một chênh áp cố định.
Chênh áp thực tế còn phụ thuộc tổn thất trên đường gió bù, khe hở, rò lọt và các điều kiện vận hành.
Ví dụ, cùng lưu lượng hút 270 m³/h nhưng hai nhà vệ sinh có khe cửa và cửa gió chuyển tiếp khác nhau có thể có chênh áp khác nhau.
Đối với công trình yêu cầu kiểm soát áp suất cụ thể, cần thực hiện tính toán và đo kiểm theo yêu cầu được phê duyệt.
Không nên áp dụng mặc định một giá trị âm 5 Pa, âm 10 Pa hoặc giá trị khác cho mọi nhà vệ sinh nếu không có căn cứ thiết kế tương ứng.
10. Cách bố trí miệng hút gió nhà vệ sinh
Vị trí miệng hút ảnh hưởng đến đường đi của không khí trong phòng.
10.1. Nguyên tắc bố trí
Miệng hút nên được lựa chọn và đặt tại vị trí giúp dòng khí đi từ đường gió bù qua khu vực cần thông gió, sau đó tới điểm hút.
Cần tránh các tình huống:
- Gió bù đi thẳng vào miệng hút mà không quét qua vùng cần thông gió.
- Một số buồng vệ sinh bị thiếu hút.
- Gió từ phòng vệ sinh phát tán ngược ra hành lang.
- Không gian trần không đủ chỗ lắp đặt và bảo trì.
- Cửa gió tạo tiếng ồn quá mức.

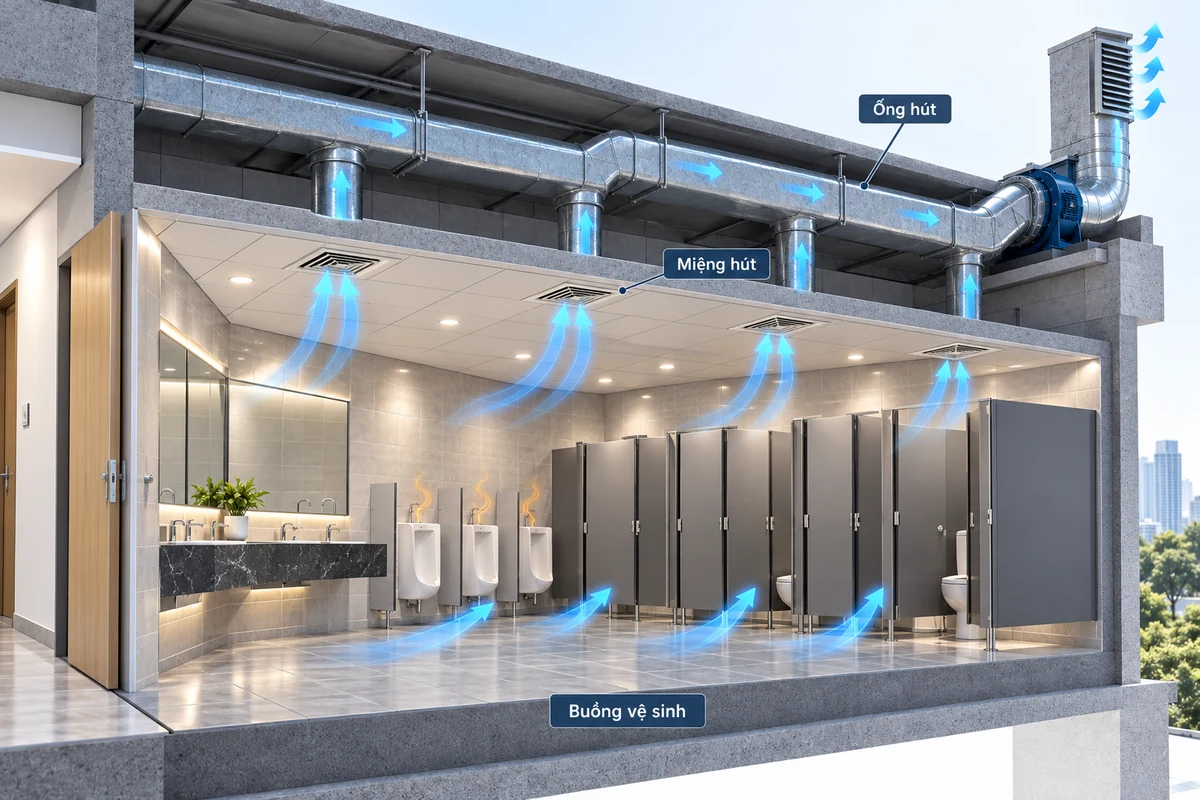

10.2. Nhà vệ sinh có nhiều buồng
Với nhà vệ sinh có nhiều buồng ngăn, cần đánh giá khả năng trao đổi không khí giữa các khoang.
Có thể bố trí một hoặc nhiều miệng hút tùy diện tích, cấu trúc vách ngăn và đường đi không khí.
Không nên mặc định chỉ cần một miệng hút lớn tại giữa phòng sẽ bảo đảm thông gió hiệu quả cho mọi buồng.
10.3. Nhà vệ sinh có khu tắm
Nếu có khu tắm, cần quan tâm thêm đến khả năng hút ẩm và nguy cơ ngưng tụ.
Vị trí hút, vật liệu thiết bị và khả năng bảo vệ điện phải phù hợp với môi trường ẩm ướt.
11. Tính toán đường ống hút gió nhà vệ sinh
Sau khi xác định tổng lưu lượng, cần lựa chọn kích thước ống gió để bảo đảm vận tốc, tổn thất áp suất và tiếng ồn phù hợp.
11.1. Công thức tính kích thước ống
Với ống gió có tiết diện A:
v = Q / (3600 × A)
Trong đó:
- v: vận tốc gió, m/s.
- Q: lưu lượng, m³/h.
- A: tiết diện thông thoáng, m².
Ví dụ:
Q = 270 m³/h
Chọn sơ bộ ống chữ nhật:
200 × 150 mm
Tiết diện:
A = 0,2 × 0,15 = 0,03 m²
Vận tốc:
v = 270 / (3600 × 0,03)
v = 2,5 m/s
Đây là vận tốc sơ bộ, chưa phải xác nhận rằng kích thước ống đã tối ưu.
Cần tiếp tục kiểm tra tổn thất áp suất, điều kiện lắp đặt, tiếng ồn và các phụ kiện.
11.2. Tính tổn thất cột áp
Tổng áp suất cần thiết có thể bao gồm:
- Tổn thất ma sát trên ống gió thẳng.
- Tổn thất tại cút, tê và các phụ kiện.
- Tổn thất tại cửa gió hút.
- Tổn thất tại van một chiều hoặc van điều chỉnh.
- Tổn thất trên cửa chớp xả.
- Các thành phần trở lực khác trên đường gió.
Có thể biểu diễn nguyên lý:
ΔP hệ thống = ΣΔP ống thẳng + ΣΔP cục bộ + ΣΔP thiết bị
Cần tính theo tuyến bất lợi nhất và điều kiện thực tế.
Để tìm hiểu công thức và phương pháp tính chi tiết, xem bài Cách tính tổn thất cột áp hệ thống ống gió và chọn quạt HVAC.
12. Cách lựa chọn quạt hút nhà vệ sinh
Quạt cần đáp ứng đồng thời hai đại lượng quan trọng:
Lưu lượng thiết kế Q và áp suất tại điểm làm việc.
Giả sử hệ thống yêu cầu:
- Lưu lượng: 270 m³/h.
- Tổng tổn thất áp suất tính toán: 95 Pa.
Khi lựa chọn quạt, cần kiểm tra đường đặc tính quạt và xác nhận lưu lượng đạt được tại áp suất làm việc.
Không nên chọn quạt chỉ vì catalogue ghi lưu lượng lớn nhất 300 m³/h hoặc 350 m³/h nếu đó là giá trị ở điều kiện áp suất gần bằng không.
Những tiêu chí khác cần kiểm tra
- Độ ồn.
- Công suất điện.
- Hiệu suất quạt.
- Khả năng vận hành liên tục.
- Điều kiện bảo trì.
- Vật liệu phù hợp với môi trường.
- Phương án điều khiển.
- Đặc tính van một chiều và các thiết bị phụ trợ.
Với quạt nối ống, cần xét không gian lắp đặt để vệ sinh, tháo lắp và bảo trì.
13. Hút gió nhà vệ sinh có cần hoạt động liên tục không?
Chế độ vận hành phụ thuộc công năng sử dụng và yêu cầu áp dụng.
Có thể gặp các phương án:
Vận hành liên tục: Phù hợp khi nhiệm vụ thiết kế yêu cầu thông gió trong toàn bộ thời gian sử dụng hoặc khi cần duy trì kiểm soát mùi.
Vận hành gián đoạn: Quạt được điều khiển theo đèn, cảm biến hiện diện, lịch vận hành hoặc cơ chế điều khiển khác.
Vận hành theo nhiều cấp tốc độ: Hệ thống có lưu lượng cơ bản và tăng lưu lượng theo nhu cầu.
Khi sử dụng cảm biến, phải bảo đảm rằng chế độ vận hành thực tế vẫn đáp ứng các yêu cầu về hút thải.
Không nên tắt toàn bộ quạt chỉ vì cảm biến không phát hiện người trong thời gian ngắn, nếu điều kiện sử dụng hoặc thiết kế yêu cầu duy trì thông gió.
14. Các lỗi thường gặp khi thiết kế thông gió nhà vệ sinh
14.1. Chỉ tính gió hút mà không tính gió bù
Đây là một trong những lỗi đáng chú ý nhất. Quạt có thể không đạt lưu lượng, phát sinh tiếng ồn hoặc gây chênh áp ngoài dự kiến.
14.2. Đưa gió thải nhà vệ sinh về hệ gió hồi điều hòa
Không nên đấu nối trực tiếp khí thải nhà vệ sinh vào hệ gió hồi dùng để tuần hoàn không khí thông thường.
Các trường hợp tái tuần hoàn có xử lý chuyên biệt, nếu được tiêu chuẩn cho phép, phải đáp ứng đầy đủ yêu cầu kỹ thuật tương ứng.
14.3. Xả khí thải gần cửa lấy gió tươi
Vị trí xả không phù hợp có thể gây hiện tượng không khí thải bị hút trở lại hệ thống.
Cần tuân thủ yêu cầu về khoảng cách và vị trí giữa miệng xả, cửa lấy gió, cửa sổ và các khu vực sử dụng.
14.4. Chọn quạt không xét áp suất
Lưu lượng quạt công bố trong catalogue có thể không bằng lưu lượng đạt được khi nối với hệ thống ống gió.
14.5. Bố trí đường gió hút gây mất cân bằng giữa các tầng
Trong hệ thống nhiều tầng, trở lực của từng nhánh có thể khác nhau. Nếu không cân chỉnh, một số phòng có thể hút mạnh trong khi những phòng khác hút yếu.
14.6. Bố trí cửa gió chuyển tiếp trên cấu kiện có yêu cầu chống cháy mà chưa kiểm tra
Cửa, vách và trục kỹ thuật có thể thuộc hệ thống ngăn cháy hoặc ngăn khói.
Không được tự ý khoét cửa gió hoặc mở đường thông khí làm suy giảm chức năng bảo vệ của các cấu kiện đó.
14.7. Không kiểm tra lưu lượng sau thi công
Một hệ thống được thiết kế đúng vẫn có thể hoạt động sai do ống gió lắp không đúng, van chưa điều chỉnh, quạt quay sai chiều hoặc bị thay đổi trở lực.
Vì vậy, cần đo kiểm và cân chỉnh khi hoàn thành.
15. Kiểm tra hệ thống thông gió nhà vệ sinh sau thi công
Khi nghiệm thu, nên kiểm tra các nội dung:
| Hạng mục | Nội dung cần kiểm tra |
|---|---|
| Quạt hút | Model, chiều quay, tình trạng vận hành |
| Lưu lượng | Đo lưu lượng tổng và từng miệng hút |
| Cột áp | Kiểm tra áp suất theo thiết kế |
| Gió bù | Kiểm tra đường chuyển hoặc cấp gió |
| Hướng dòng khí | Xác nhận không khí đi từ khu sạch hơn vào nhà vệ sinh |
| Tiếng ồn | Đánh giá tại các vị trí sử dụng |
| Đường ống | Kiểm tra kín khí, treo đỡ và phụ kiện |
| Miệng xả | Vị trí, hướng xả và nguy cơ hút ngược |
| Điều khiển | Kiểm tra lịch chạy, cảm biến hoặc liên động |
| An toàn cháy | Đối chiếu yêu cầu áp dụng cho trục và ống gió |
Với hệ thống hút tập trung nhiều tầng, nên đo và cân chỉnh từng nhánh, không chỉ kiểm tra lưu lượng tổng tại quạt.
16. Câu hỏi thường gặp
Nhà vệ sinh 10 m² cần quạt hút bao nhiêu m³/h?
Không thể xác định chính xác chỉ từ diện tích.
Cần biết loại nhà vệ sinh, số lượng thiết bị, chiều cao, chế độ vận hành, cơ sở tiêu chuẩn và đặc điểm sử dụng.
Diện tích chỉ là một phần dữ liệu đầu vào.
Nhà vệ sinh có cần cấp gió tươi riêng không?
Không nhất thiết trong mọi trường hợp. Một phương án là chuyển không khí từ khu vực sạch hơn vào nhà vệ sinh, nếu được phép và đã tính toán đầy đủ.
Tuy nhiên, phải bảo đảm hệ thống thông gió tổng thể của công trình có đủ nguồn không khí ngoài trời và đáp ứng yêu cầu áp dụng.
Có thể dùng khe dưới cửa làm gió bù không?
Có thể nếu đường khe đủ khả năng truyền lưu lượng yêu cầu tại chênh áp phù hợp và không vi phạm yêu cầu về cửa.
Với lưu lượng lớn, cần tính toán thay vì mặc định khe cửa đủ.
Có nên bố trí máy lạnh riêng trong nhà vệ sinh?
Thông thường, nhà vệ sinh cần ưu tiên thông gió hút thải và kiểm soát mùi. Việc điều hòa nhiệt độ trực tiếp phụ thuộc công năng, điều kiện tiện nghi và thiết kế cụ thể.
Nếu có cấp không khí điều hòa, vẫn phải bảo đảm cân bằng giữa cấp và hút.
Quạt hút càng mạnh có càng tốt không?
Không.
Quạt quá lớn có thể tạo chênh áp không cần thiết, tăng tiếng ồn, tiêu hao điện và làm mất cân bằng không khí với các khu vực xung quanh.
Quạt cần được lựa chọn phù hợp với lưu lượng và áp suất thiết kế.
Nhà vệ sinh nhiều tầng có thể dùng chung một quạt hút không?
Có thể, nếu hệ thống được thiết kế phù hợp về lưu lượng, tổn thất áp suất, cân bằng nhánh, điều khiển, bảo trì và yêu cầu an toàn cháy.
Không nên tự ý đấu nối nhiều nhánh vào một trục hút chung mà chưa kiểm tra.
17. Kết luận
Thiết kế thông gió nhà vệ sinh không đơn giản chỉ là chọn một quạt hút có lưu lượng lớn.
Một hệ thống hiệu quả cần được thiết kế đồng bộ theo trình tự:
Xác định yêu cầu sử dụng → tính lưu lượng hút → tính gió bù → kiểm tra hướng dòng khí → bố trí miệng hút → tính đường ống và cột áp → chọn quạt → cân chỉnh nghiệm thu.
Trong đó, ba nội dung cần đặc biệt chú ý là:
Thứ nhất: Chọn đúng cơ sở tính lưu lượng hút cho loại nhà vệ sinh và điều kiện vận hành.
Thứ hai: Bảo đảm có đường gió bù được tính toán để duy trì hướng chuyển động không khí phù hợp.
Thứ ba: Kiểm tra lưu lượng và áp suất thực tế của hệ thống sau thi công.
Đây là những yếu tố quyết định khả năng kiểm soát mùi, chất lượng thông gió và hiệu quả vận hành của hệ thống nhà vệ sinh trong công trình.
18. Tài liệu tham khảo
-
Ủy ban Tiêu chuẩn Đo lường Chất lượng Quốc gia – TCVN 5687:2024
https://tieuchuan.vsqi.gov.vn/tieuchuan/view?sohieu=TCVN+5687%3A2024 -
ASHRAE – Addendum x to ANSI/ASHRAE Standard 62.1-2022
https://www.ashrae.org/file%20library/technical%20resources/standards%20and%20guidelines/standards%20addenda/62_1_2022_x_20221108.pdf -
International Code Council – International Residential Code 2024, Chapter 15
https://codes.iccsafe.org/content/IRC2024P1/chapter-15-exhaust-systems -
International Code Council – International Mechanical Code 2024, Chapter 6
https://codes.iccsafe.org/content/IMC2024V2.1/chapter-6-duct-systems -
DuyHVAC – Cách tính tổn thất cột áp hệ thống ống gió
https://duyhvac.com/tinh-ton-that-cot-ap-he-thong-ong-gio/
Bài viết được biên soạn độc lập để chia sẻ kiến thức kỹ thuật HVAC. Những giá trị minh họa không thay thế tiêu chuẩn, quy chuẩn hoặc hồ sơ thiết kế được phê duyệt. Khi áp dụng thực tế, cần đối chiếu bản tiêu chuẩn hợp lệ và yêu cầu cụ thể của công trình.
