Các phím tắt Revit MEP hữu ích cho kỹ sư HVAC: Bảng tra cứu và cách sử dụng hiệu quả

Khi thiết kế hệ thống điều hòa không khí, thông gió hoặc đường ống kỹ thuật bằng Autodesk Revit, kỹ sư thường xuyên thực hiện các thao tác như vẽ ống gió, kết nối thiết bị, di chuyển phần tử, kiểm tra mô hình 3D và điều chỉnh hiển thị bản vẽ.

Nếu mỗi thao tác đều phải tìm lệnh trên thanh Ribbon, quá trình dựng mô hình có thể bị gián đoạn, đặc biệt với những dự án có nhiều tầng và hệ thống MEP phức tạp.

Sử dụng phím tắt Revit MEP giúp kỹ sư truy cập nhanh các công cụ thường dùng. Tuy nhiên, điều quan trọng không chỉ là nhớ tổ hợp phím mà còn phải hiểu chức năng của từng lệnh, điều kiện sử dụng và sự khác biệt giữa phím tắt mặc định với phím tắt tự thiết lập.

Bài viết này tổng hợp các lệnh hữu ích cho kỹ sư HVAC, tham chiếu tài liệu Autodesk và hướng dẫn cách tổ chức bộ phím tắt phù hợp với công việc thiết kế thực tế.

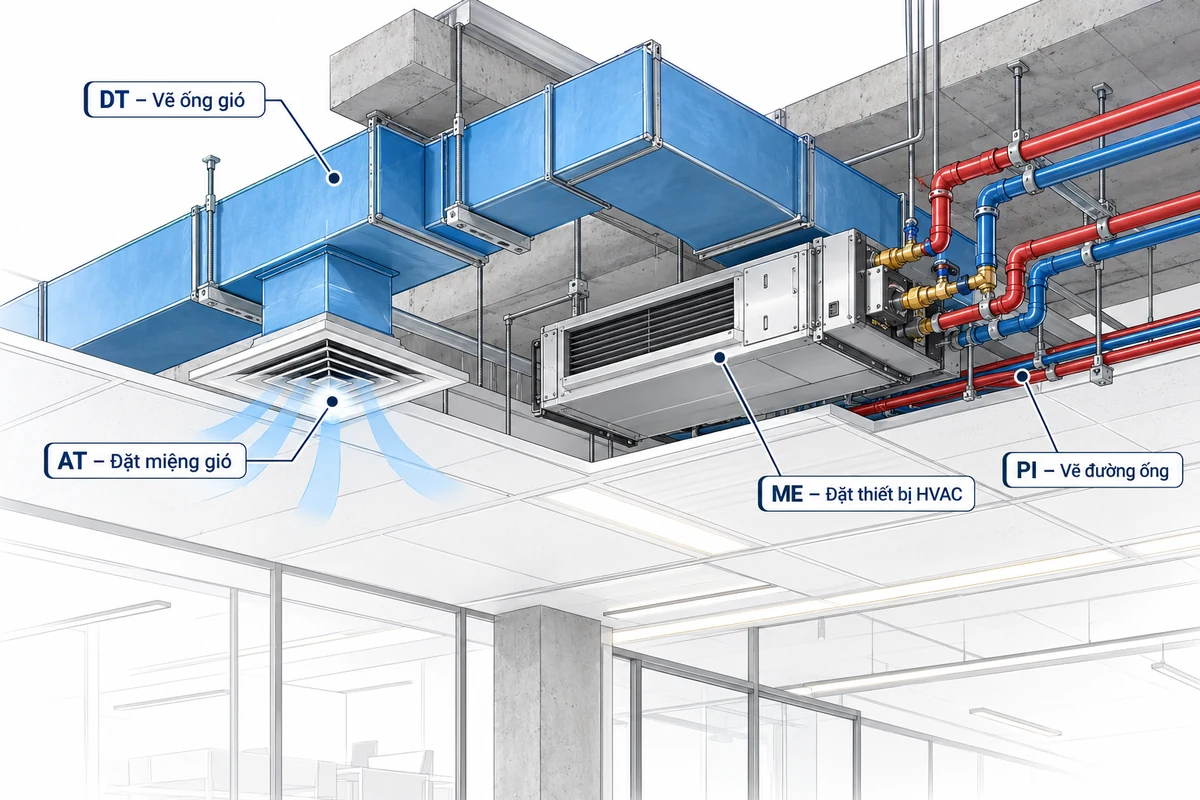

Mô hình BIM phối cảnh ống gió, miệng gió, thiết bị cơ khí và các tuyến ống cấp hồi trong thiết kế HVAC
Phối cảnh hệ HVAC minh họa bốn nhóm lệnh: DT vẽ ống gió, AT đặt miệng gió, ME đặt thiết bị và PI vẽ đường ống.

1. Phím tắt Revit MEP là gì?

Phím tắt (Keyboard Shortcut) là một phím hoặc chuỗi phím cho phép kích hoạt lệnh trong Revit mà không cần liên tục lựa chọn trên Ribbon.

Ví dụ:

  • DT: khởi động lệnh vẽ ống gió (Duct).
  • PI: khởi động lệnh vẽ đường ống (Pipe).
  • AT: đặt miệng gió (Air Terminal).
  • MV: di chuyển phần tử (Move).
  • VG: mở thiết lập Visibility/Graphics.

Đối với nhiều phím tắt gồm hai ký tự như DT, người dùng nhấn lần lượt phím D, rồi T. Đây là chuỗi phím, không phải thao tác giữ hai phím đồng thời.

Ngược lại, các tổ hợp có ký hiệu Ctrl+... yêu cầu giữ phím bổ trợ trong khi nhấn phím còn lại.

Phím tắt mặc định và phím tắt tùy chỉnh

Revit cho phép sử dụng hai loại:

Phím tắt mặc định: Được Autodesk cung cấp trong cấu hình ban đầu của phần mềm. Ví dụ DT, PI, MV và KS.

Phím tắt tùy chỉnh: Được người dùng hoặc nhóm BIM tự gán cho lệnh. Chẳng hạn, một nhóm có thể đặt chuỗi phím riêng cho chức năng tạo Section hoặc kiểm tra hệ thống mà họ sử dụng thường xuyên.

Hai kỹ sư cùng dùng Revit 2026 có thể có bộ phím tắt khác nhau nếu một người đã nhập cấu hình XML hoặc thay đổi cài đặt cá nhân.

Vì vậy, danh sách phím tắt từ tài liệu ngoài chỉ nên là cơ sở tham khảo. Cấu hình đang được cài trên máy mới là thông tin cần kiểm tra trước khi sử dụng.

2. Bảng phím tắt Revit MEP dành cho hệ thống HVAC

Đây là nhóm lệnh đáng ưu tiên học trước đối với kỹ sư thiết kế điều hòa và thông gió.

Phím tắt Lệnh Revit Chức năng
DT Duct Vẽ ống gió cứng
FD Flex Duct Vẽ ống gió mềm
AT Air Terminal Đặt miệng gió
ME Mechanical Equipment Đặt thiết bị cơ khí/HVAC
DA Duct Accessory Đặt phụ kiện ống gió
DF Duct Fitting Đặt phụ kiện nối ống gió
CV Convert to Flex Duct Chuyển đoạn ống gió cứng sang ống mềm
PI Pipe Vẽ đường ống cứng
FP Flex Pipe Vẽ đường ống mềm
PA Pipe Accessory Đặt phụ kiện đường ống
PF Pipe Fitting Đặt phụ kiện nối ống
MS Mechanical Settings Mở thiết lập cơ khí

Các phím trên xuất hiện trong danh sách hướng dẫn phím tắt của Autodesk. Việc có thể sử dụng từng công cụ còn phụ thuộc phiên bản, môi trường mô hình, trạng thái lệnh và thành phần đang có trong dự án.

2.1. DT – Vẽ ống gió (Duct)

DT là một trong những phím tắt quan trọng nhất khi dựng hệ thống HVAC.

Khi kích hoạt, Revit cho phép vẽ các đoạn ống gió theo chủng loại và kích thước được thiết lập trong dự án.

Một quy trình thường gặp:

  1. Mở mặt bằng Mechanical phù hợp.
  2. Nhấn DT.
  3. Chọn loại ống gió (Duct Type).
  4. Kiểm tra kích thước tiết diện và cao độ Offset.
  5. Xác định điểm bắt đầu và điểm kết thúc.
  6. Kiểm tra tuyến ống trong mặt bằng, mặt cắt hoặc mô hình 3D.

Lưu ý kỹ thuật: Phím DT chỉ giúp khởi động công cụ vẽ. Nó không tự bảo đảm chiều cao lắp đặt, kích thước, lưu lượng, chiều dòng khí hoặc kết nối hệ thống đều chính xác.

Khi chuyển tuyến từ mặt bằng sang mô hình 3D, cần kiểm tra sự giao cắt với dầm, trần, đường ống khác và không gian bảo trì thiết bị.

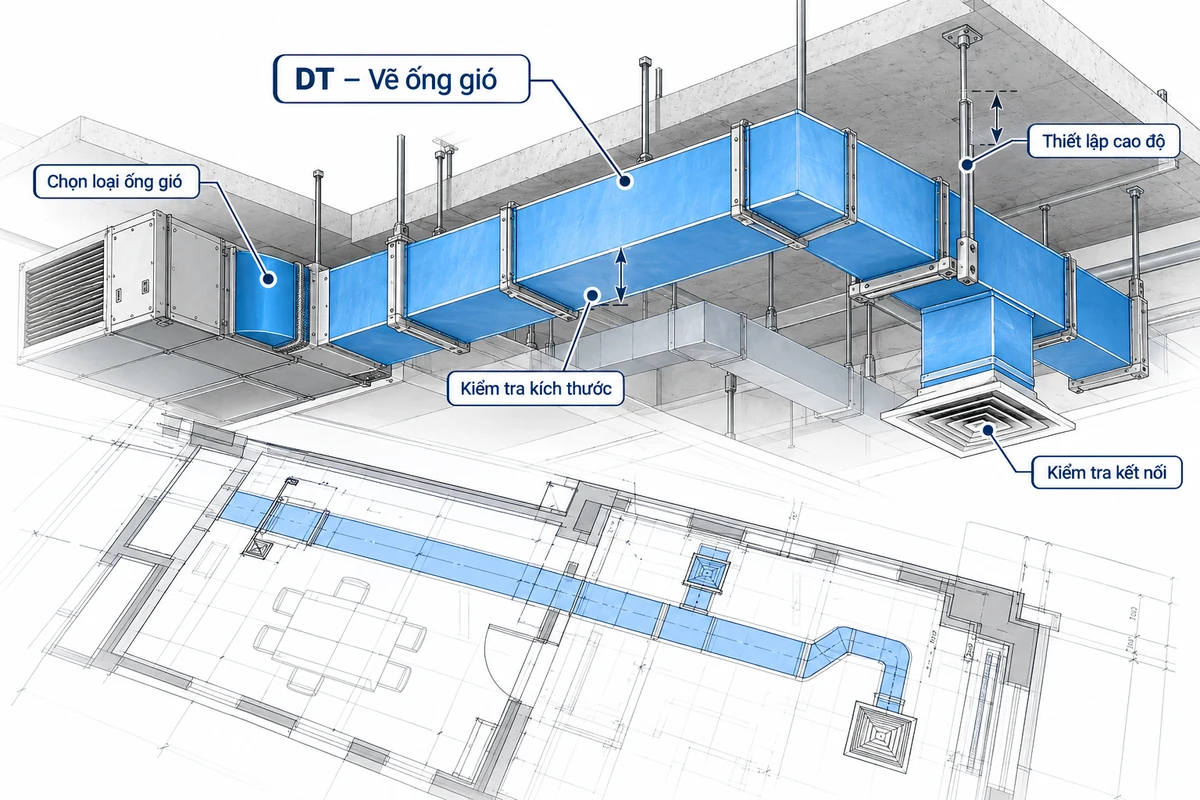

Tuyến ống gió chữ nhật dựng theo bản vẽ BIM với các vị trí kiểm tra kích thước, cao độ và kết nối miệng gió
Vẽ ống gió bằng DT phải phối hợp kiểm tra Duct Type, kích thước, Offset và liên kết tới miệng gió.

2.2. AT – Đặt miệng gió (Air Terminal)

Lệnh AT dùng để đặt các thành phần thuộc nhóm Air Terminal, chẳng hạn miệng gió cấp, miệng gió hồi hoặc miệng gió thải.

Trong một dự án, cần kiểm tra:

  • Family miệng gió đã được nạp vào mô hình.
  • Loại miệng gió phù hợp với chức năng cấp, hồi hoặc thải.
  • Vị trí lắp đặt tương ứng với trần hoặc mặt đặt Family.
  • Connector và các thông số MEP được định nghĩa đúng.
  • Lưu lượng và hệ thống liên quan được kiểm tra sau khi kết nối.

Một Family có hình dạng giống miệng gió không đồng nghĩa với việc nó đã được thiết lập đầy đủ thuộc tính phục vụ tính toán hệ thống.

2.3. ME – Đặt thiết bị HVAC

ME kích hoạt lệnh Mechanical Equipment.

Công cụ thường được sử dụng khi bố trí AHU, FCU, quạt, bơm và các thiết bị cơ khí khác được xây dựng dưới dạng Family phù hợp.

Sau khi đặt thiết bị, kỹ sư cần kiểm tra loại Family, vị trí đặt, cao độ, hướng đấu nối, không gian bảo trì và các Connector.

Đối với hệ thống có nhiều loại kết nối như FCU vừa có đường ống nước vừa có đường ống gió, việc kiểm tra từng Connector đặc biệt quan trọng.

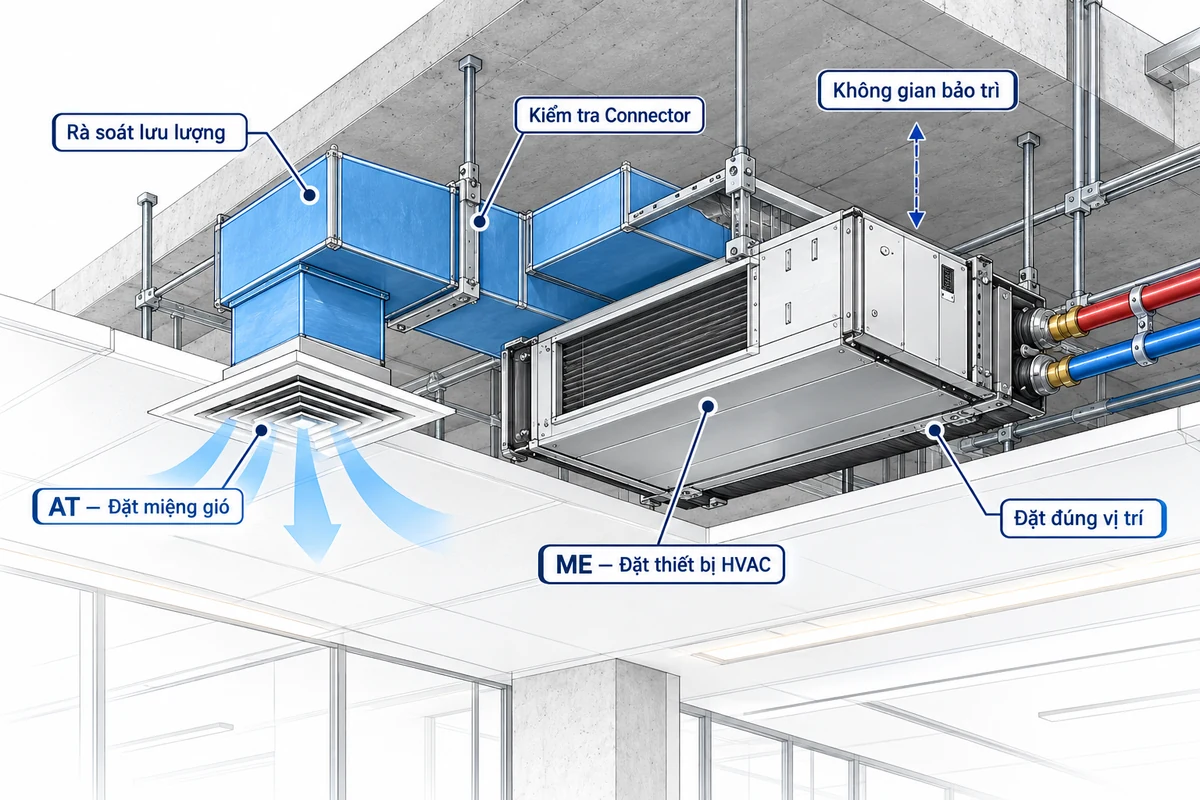

Mô hình điều hòa giấu trần nối ống gió và miệng gió với nhãn kiểm tra Connector, lưu lượng, vị trí và không gian bảo trì
Đặt Family thiết bị bằng ME và miệng gió bằng AT; sau đó rà soát Connector, hướng kết nối và không gian bảo trì.

2.4. DA và DF – Phụ kiện ống gió

Hai phím tắt này có chức năng khác nhau:

  • DA – Duct Accessory: phục vụ đặt các phần tử thuộc nhóm phụ kiện ống gió, chẳng hạn một số loại damper.
  • DF – Duct Fitting: phục vụ đặt fitting như co, tê hoặc các phụ kiện nối được định nghĩa trong mô hình.

Trong một số tình huống, Revit có thể tự bố trí fitting khi tạo tuyến ống nếu Routing Preferences và Family được cấu hình phù hợp.

Khi lỗi nối ống xảy ra, không nên chỉ thử vẽ lại nhiều lần. Cần kiểm tra loại fitting đang được khai báo, dải kích thước khả dụng và các Connector.

3. Phím tắt Revit MEP cho đường ống nước và hệ thống Piping

Ngoài mạng ống gió, kỹ sư HVAC còn thiết kế hoặc phối hợp các mạng ống nước lạnh, nước nóng, nước ngưng và hệ thống cơ khí liên quan.

Các phím nên nhớ gồm:

Phím Chức năng Ứng dụng
PI Pipe Vẽ đường ống
FP Flex Pipe Vẽ đoạn ống mềm phù hợp
PA Pipe Accessory Đặt van và phụ kiện
PF Pipe Fitting Đặt fitting đường ống
ME Mechanical Equipment Đặt bơm, thiết bị cơ khí
MS Mechanical Settings Kiểm tra thiết lập hệ thống

Ví dụ với tuyến ống nước lạnh kết nối tới FCU:

  1. Đặt Family FCU bằng ME.
  2. Kiểm tra các Connector nước cấp và nước hồi.
  3. Sử dụng PI để tạo các tuyến ống.
  4. Bố trí phụ kiện, fitting phù hợp.
  5. Kiểm tra hệ thống mà từng Connector thuộc về.
  6. Xem lại mô hình 3D để phát hiện các giao cắt.
  7. Rà soát thông tin kỹ thuật trước khi xuất hồ sơ.

Cần phân biệt rõ giữa việc đã nối hình học thành công và việc mạng ống được cấu hình, tính toán và kiểm tra đúng.

Một mô hình có thể thể hiện đường ống nối liền nhau nhưng vẫn tồn tại sai lệch về System Classification, lưu lượng, chiều kết nối hoặc dữ liệu đầu vào.

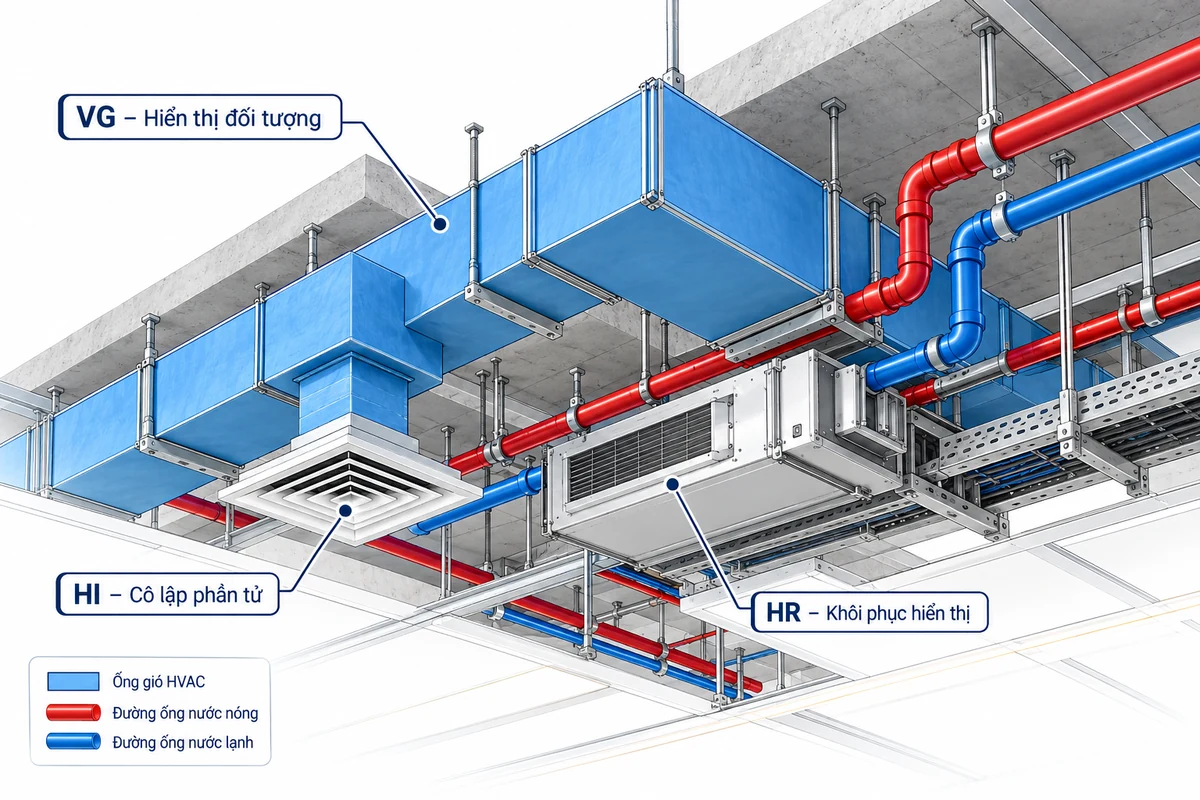

Mô hình phối hợp BIM giữa ống gió cấp, hệ ống nước nóng lạnh và thiết bị trên trần thể hiện khả năng kiểm tra giao cắt
Các công cụ VG, HI và HR hỗ trợ quan sát hoặc cô lập phần tử khi kiểm tra phối hợp ống gió, đường ống và kết cấu.

4. Phím tắt chỉnh sửa mô hình Revit thường dùng

Khi thiết kế HVAC, thao tác chỉnh sửa thường chiếm đáng kể thời gian làm việc.

Các lệnh sau không dành riêng cho HVAC, nhưng rất hữu ích trong phối hợp MEP.

Phím Lệnh Chức năng
MV Move Di chuyển phần tử
CO hoặc CC Copy Sao chép phần tử
AL Align Căn chỉnh
RO Rotate Xoay
TR Trim/Extend to Corner Kéo dài hoặc cắt tới giao điểm góc
OF Offset Tạo dịch chuyển song song theo công cụ
MM Mirror – Pick Axis Đối xứng qua trục chọn
DM Mirror – Draw Axis Đối xứng qua trục vẽ
AR Array Tạo dãy phần tử
CS Create Similar Tạo phần tử tương tự
MA Match Type Properties Đồng bộ loại phần tử
PN Pin Khóa vị trí phần tử
SL Split Element Chia phần tử
DE Delete Xóa phần tử

Ví dụ: Căn chỉnh tuyến ống gió

Khi tuyến ống gió không đúng vị trí thiết kế, kỹ sư có thể sử dụng MV để di chuyển hoặc AL để căn theo một đối tượng tham chiếu.

Tuy nhiên, thao tác dịch chuyển cần được kiểm tra sau khi hoàn thành.

Một đoạn ống được di chuyển trong mặt bằng có thể kéo theo sự thay đổi cấu hình các fitting hoặc các thành phần kết nối. Với các tuyến phức tạp, nên kiểm tra cả hình học và trạng thái kết nối sau khi chỉnh sửa.

Ví dụ: Sao chép miệng gió

Khi bố trí nhiều miệng gió giống nhau:

  1. Chọn miệng gió mẫu.
  2. Sử dụng CO.
  3. Xác định điểm đặt bản sao.
  4. Kiểm tra vị trí của các phần tử được tạo.
  5. Rà soát thông số và kết nối của từng miệng gió.

Có thể kết hợp AR khi cần bố trí một dãy phần tử có quy luật, nhưng không nên coi việc chia đều khoảng cách là một phương pháp thiết kế phân phối gió.

Khoảng cách và số lượng miệng gió phải được lựa chọn dựa trên yêu cầu kỹ thuật của không gian.

5. Nhóm phím tắt hiển thị mô hình và phối hợp BIM

Kỹ sư HVAC thường phải kiểm tra không chỉ hệ thống của mình mà còn các thành phần kiến trúc, kết cấu và các bộ môn MEP khác.

Phím Công cụ Mục đích
VG hoặc VV Visibility/Graphics Điều chỉnh hiển thị đối tượng
TL Thin Lines Hiển thị nét mảnh
WT Tile Windows Xếp các cửa sổ xem
PP hoặc Ctrl+1 Properties Hiện/ẩn bảng Properties
HI Isolate Element Cô lập tạm phần tử
HH Hide Element Ẩn tạm phần tử
HR Reset Temporary Hide/Isolate Khôi phục hiển thị tạm
EH Hide in View – Elements Ẩn phần tử trong view
ZE hoặc ZF Zoom to Fit Thu phóng vừa khung nhìn

5.1. VG/VV – Quản lý Visibility/Graphics

VG hoặc VV mở hộp thoại điều chỉnh hiển thị đồ họa của view hiện tại.

Đây là công cụ rất quan trọng khi cần phối hợp các hệ thống:

  • Supply Air.
  • Return Air.
  • Exhaust Air.
  • Hệ ống nước.
  • Thiết bị cơ khí.
  • Các thành phần kiến trúc và kết cấu.

Kỹ sư có thể kiểm tra Category, Filter và các cấu hình hiển thị liên quan để dễ dàng phân biệt hệ thống.

Tuy nhiên, cần lưu ý: Ẩn một đối tượng trong view không có nghĩa đối tượng đó đã bị xóa khỏi mô hình.

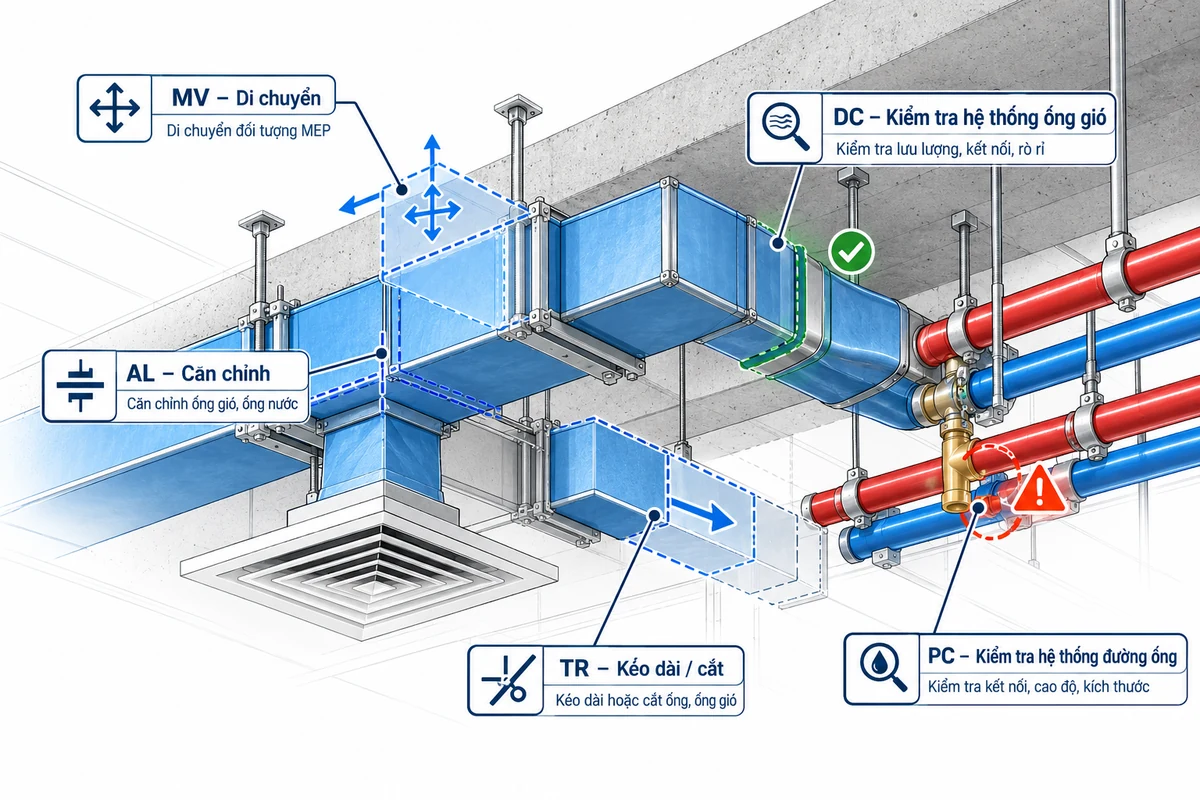

Hình minh họa thao tác Move, Align, Trim và kiểm tra mạng ống gió và ống nước trong mô hình Revit MEP
MV, AL và TR hỗ trợ chỉnh sửa hình học; DC, PC hỗ trợ kiểm tra hệ thống và kết nối, không thay thế kiểm toán hoặc nghiệm thu kỹ thuật.

5.2. HI, HH và HR – Cô lập, ẩn và khôi phục tạm thời

Khi rà soát mô hình có nhiều đường ống chồng chéo, kỹ sư có thể tạm cô lập một số phần tử để quan sát.

HI giúp cô lập phần tử đã chọn; HH dùng để ẩn tạm phần tử; HR khôi phục trạng thái hiển thị tạm thời.

Ví dụ, khi kiểm tra một đoạn ống gió đi gần đường ống nước:

  1. Chọn đoạn ống gió cần xem.
  2. Dùng HI để cô lập đối tượng.
  3. Kiểm tra hình học và vị trí.
  4. Dùng HR để trở lại trạng thái hiển thị trước đó.

Không nên nhầm cơ chế ẩn tạm với việc ẩn bằng cấu hình view hoặc các công cụ ẩn phần tử lâu dài.

6. Các phím tắt phục vụ kiểm tra hệ thống MEP

Trong Revit, việc mô hình hóa phần tử và việc kiểm tra mạng hệ thống là hai công việc liên quan nhưng không hoàn toàn giống nhau.

Một số công cụ đáng chú ý:

Phím Công cụ Công dụng
DC Check Duct Systems Kiểm tra hệ thống ống gió
PC Check Pipe Systems Kiểm tra hệ thống đường ống
MS Mechanical Settings Xem thiết lập cơ khí
UN Project Units Kiểm tra đơn vị dự án
KS Keyboard Shortcuts Quản lý phím tắt

Các công cụ kiểm tra hệ thống hỗ trợ phát hiện một số vấn đề về gán hệ thống và kết nối trong mô hình. Chúng không thay thế quy trình tính toán, kiểm tra tổn thất áp suất hoặc nghiệm thu kỹ thuật.

Ngoài ra, cần lưu ý PC cũng xuất hiện trong một số ngữ cảnh Snap của Revit. Vì vậy khi dùng phím này, nên xác minh lệnh thực tế trên phiên bản và cấu hình của mình.

Kiểm tra hệ thống trước khi bàn giao

Đối với mô hình HVAC, kỹ sư có thể xây dựng checklist cơ bản:

  • Thiết bị có Connector phù hợp.
  • Miệng gió được kết nối với hệ thống dự kiến.
  • Không có các nhánh kết nối nhầm.
  • Các tuyến ống được gán đúng loại hệ thống.
  • Kích thước ống và cao độ đã được rà soát.
  • Các cảnh báo trong mô hình được xử lý.
  • Báo cáo kỹ thuật được kiểm tra riêng với mô hình hình học.

Việc không xuất hiện cảnh báo không đồng nghĩa với thiết kế đã đáp ứng tất cả yêu cầu kỹ thuật hoặc quy chuẩn liên quan.

7. Các phím tắt Revit dễ nhầm với AutoCAD

Một sai lầm phổ biến của người chuyển từ AutoCAD sang Revit là mặc định rằng các ký hiệu phím tắt có cùng ý nghĩa.

Ví dụ, trong Revit:

  • DT là Duct.
  • DE là Delete.
  • MV là Move.
  • CO là Copy.
  • TR là Trim/Extend to Corner.

Mặc dù một số ký hiệu tương đồng với AutoCAD, quy trình thao tác và cách Revit quản lý phần tử hoàn toàn khác biệt.

Revit là phần mềm BIM dựa trên các đối tượng có quan hệ và thuộc tính. Việc chỉnh sửa một phần tử có thể ảnh hưởng tới kết nối, kích thước, tham số và nhiều view khác nhau.

Vì vậy, kỹ sư nên học phím tắt đi cùng với logic của phần mềm, thay vì chỉ học thuộc ký tự.

8. Cách tạo phím tắt Revit MEP theo nhu cầu cá nhân

Autodesk cho phép người dùng bổ sung hoặc thay đổi nhiều phím tắt.

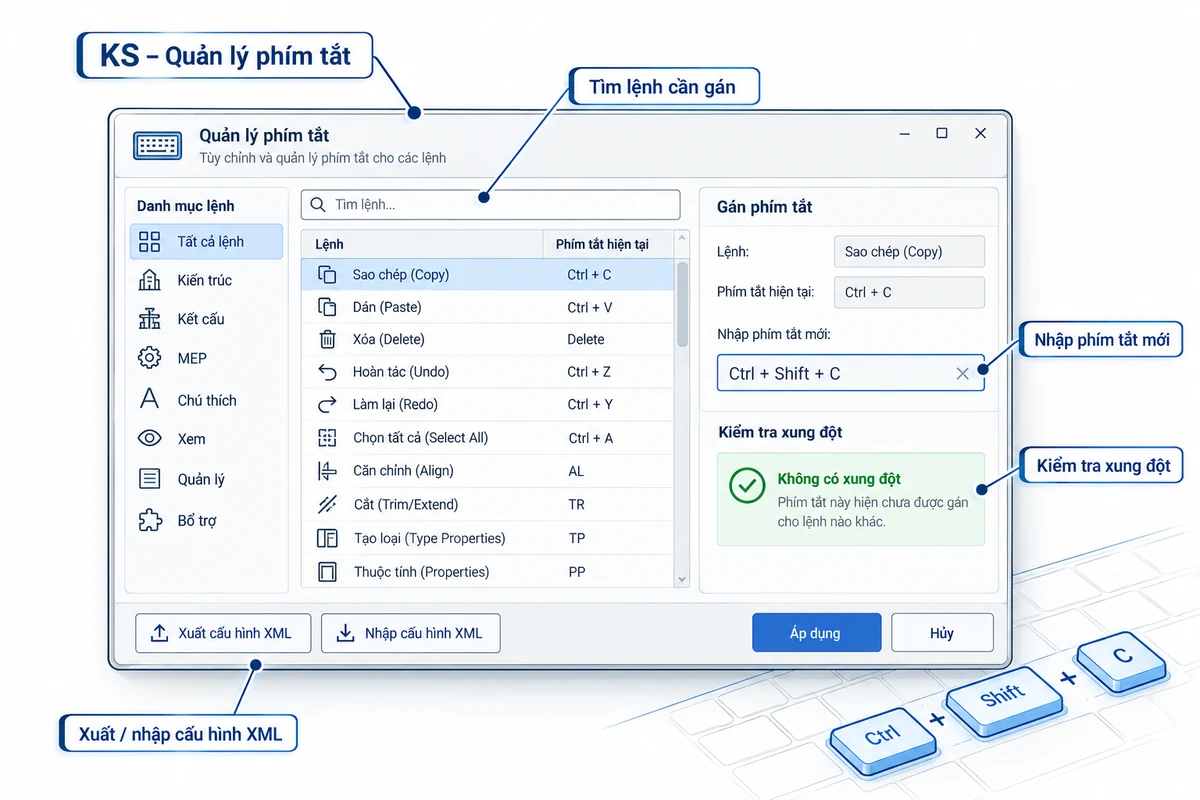

Để mở hộp thoại quản lý, sử dụng KS, hoặc truy cập:

View → Windows → User Interface → Keyboard Shortcuts

Các bước thực hiện:

  1. Mở hộp thoại Keyboard Shortcuts.
  2. Nhập tên lệnh vào ô Search.
  3. Chọn đúng lệnh trong danh sách kết quả.
  4. Đặt con trỏ vào vùng Press new keys.
  5. Nhập chuỗi phím muốn sử dụng.
  6. Kiểm tra khả năng trùng lệnh hoặc phím dành riêng.
  7. Chọn Assign.
  8. Chọn OK để hoàn tất.

Revit cho phép một lệnh có nhiều phím tắt. Đồng thời, một số phím hoặc chuỗi phím được dành riêng và không thể gán tùy ý.

Nên tạo phím tắt cho công cụ nào?

Thay vì thay đổi hàng loạt phím tắt mặc định, kỹ sư nên ưu tiên những công cụ thực sự sử dụng nhiều nhưng đang phải tìm kiếm qua nhiều bước.

Ví dụ:

  • Các lệnh tạo Section hoặc View phục vụ kiểm tra.
  • Công cụ gắn nhãn thường dùng trong hồ sơ MEP.
  • Lệnh phục vụ kiểm tra và điều chỉnh đối tượng.
  • Một số công cụ theo ngữ cảnh của MEP Fabrication, nếu dự án có sử dụng.

Các tổ hợp gán mới phải được kiểm tra trực tiếp trên Revit trước khi đưa vào quy chuẩn nhóm.

Đặc biệt, không nên gán lại những chuỗi phím mà nhiều thành viên đã quen sử dụng, trừ khi có quy ước rõ ràng.

9. Cách xuất và nhập cấu hình phím tắt bằng XML

Khi một nhóm kỹ sư làm việc cùng dự án, việc thống nhất cấu hình phím tắt có thể giảm tình trạng mỗi người sử dụng một cách khác nhau.

Revit hỗ trợ xuất cấu hình phím tắt sang XML.

9.1. Xuất cấu hình phím tắt

Mở KS, chọn Export, sau đó chọn nơi lưu tệp XML.

Tệp này có thể dùng để:

  • Sao lưu phím tắt cá nhân.
  • Chia sẻ cho thành viên khác.
  • Chuẩn hóa thao tác trong nhóm BIM.
  • Lưu cấu hình trước khi thay đổi hoặc nâng cấp phiên bản.

9.2. Nhập cấu hình phím tắt

Mở KS, chọn Import và chọn tệp cấu hình.

Theo hướng dẫn của Autodesk, khi đã tồn tại cấu hình phím tắt, người dùng có thể được yêu cầu chọn giữa hai cách xử lý:

Overwrite: Ghi đè cấu hình hiện tại bằng cấu hình được nhập.

Merge: Giữ các thiết lập hiện có và bổ sung những phím tắt từ tệp nhập theo cơ chế của Revit.

Trước khi nhập, nên xuất và lưu bản sao cấu hình hiện tại.

Không nên ghi đè cấu hình trên máy đang sử dụng cho dự án mà chưa kiểm tra nguồn gốc và nội dung tệp XML.

Hình minh họa cửa sổ cấu hình phím tắt Revit MEP với tìm kiếm lệnh, nhập phím mới, kiểm tra xung đột và xuất nhập XML
Dùng KS để tìm và gán phím tắt; có thể xuất hoặc nhập cấu hình XML. Đây là giao diện khái niệm, không phải ảnh chụp Autodesk Revit.

9.3. Vị trí lưu cấu hình trong Revit 2026

Autodesk cho biết tệp cấu hình sau khi người dùng thay đổi phím tắt có thể nằm trong thư mục hồ sơ cá nhân Windows:

%APPDATA%\Autodesk\Revit\Autodesk Revit 2026 Release

Tên tệp cấu hình là KeyboardShortcuts.xml.

Lưu ý rằng đường dẫn này áp dụng cho Revit 2026 và tệp có thể chưa tồn tại nếu chưa phát sinh thay đổi cấu hình phím tắt.

Khi chuyển sang phiên bản khác, cần kiểm tra đường dẫn và khả năng tương thích thay vì mặc định sử dụng nguyên cấu hình cũ.

10. Quy trình sử dụng phím tắt trong một công việc thiết kế HVAC

Để hiểu lợi ích thực tế, hãy xét ví dụ dựng mô hình nguyên lý cho một khu vực sử dụng hệ thống điều hòa nối ống gió.

Đây là ví dụ thao tác BIM, không phải ví dụ tính toán thiết kế lưu lượng hoặc tải lạnh.

Giai đoạn 1 – Chuẩn bị mô hình

Mở Mechanical Plan, kiểm tra Level và các cấu hình hiển thị.

Sử dụng UN nếu cần kiểm tra đơn vị dự án, và VG để điều chỉnh cách hiển thị những Category cần thiết.

Giai đoạn 2 – Bố trí thiết bị

Sử dụng ME để đặt thiết bị cơ khí có Family phù hợp.

Sau đó kiểm tra kích thước, vị trí, cao độ và Connector.

Đối với hệ điều hòa nối ống gió, có thể tham khảo thêm bài Điều hòa âm trần nối ống gió: cấu tạo, nguyên lý và bố trí để hiểu rõ mối quan hệ giữa thiết bị, đường ống và miệng gió.

Giai đoạn 3 – Bố trí miệng gió

Sử dụng AT để đặt các miệng gió theo mặt bằng thiết kế.

Kiểm tra thông số, hướng lắp và mối quan hệ với các đối tượng khác.

Giai đoạn 4 – Dựng tuyến ống

Sử dụng DT để tạo các đoạn ống gió.

Kiểm tra tiết diện, cao độ và phương án kết nối. Khi cần, sử dụng FD để dựng đoạn ống mềm hoặc bổ sung phụ kiện phù hợp.

Giai đoạn 5 – Căn chỉnh và phối hợp

Kết hợp MV, AL, CO và các công cụ hiển thị để điều chỉnh mô hình.

Mở view 3D hoặc các mặt cắt cần thiết để kiểm tra không gian kỹ thuật.

Giai đoạn 6 – Kiểm tra hệ thống

Sử dụng công cụ Check Duct Systems, kiểm tra kết nối và cảnh báo còn tồn tại.

Tiếp tục đánh giá độc lập các thông số kỹ thuật như lưu lượng, vận tốc, tổn thất áp suất và các điều kiện thiết kế liên quan.

Kết luận từ ví dụ: Phím tắt rút ngắn quá trình gọi lệnh, còn chất lượng thiết kế vẫn phụ thuộc vào dữ liệu đầu vào, phương pháp tính toán và khả năng kiểm tra của kỹ sư.

11. Những lỗi thường gặp khi sử dụng phím tắt Revit MEP

11.1. Phím tắt không hoạt động

Nguyên nhân có thể là đang nhập văn bản, đang mở hộp thoại, một lệnh khác chưa kết thúc hoặc cấu hình phím tắt đã bị thay đổi.

Cách xử lý:

  • Thoát khỏi ô nhập liệu hoặc lệnh hiện tại.
  • Kiểm tra danh sách phím tắt bằng KS.
  • Tìm tên lệnh và xác nhận ký tự đã gán.
  • Kiểm tra lệnh có khả dụng trong ngữ cảnh hiện tại không.

11.2. Dùng phím tắt đúng nhưng không tạo được ống gió

Ví dụ DT vẫn mở công cụ Duct, nhưng quá trình vẽ hoặc kết nối không thành công.

Vấn đề có thể nằm ở:

  • Duct Type hoặc kích thước chưa phù hợp.
  • Routing Preferences chưa đầy đủ.
  • Fitting Family bị thiếu.
  • Cao độ hoặc hình học không cho phép tạo kết nối.
  • Connector không tương thích.

Trường hợp này cần xử lý cấu hình và dữ liệu mô hình, không phải chỉ thay đổi phím tắt.

11.3. Nhập phím tắt từ máy khác làm thay đổi thao tác quen dùng

Khi dùng tệp cấu hình từ người khác, một số phím có thể được thay đổi so với thiết lập cá nhân.

Nên lưu cấu hình dự phòng trước khi nhập và kiểm tra các lệnh quan trọng sau khi hoàn thành.

11.4. Quá nhiều phím tắt khó nhớ

Việc tự tạo hàng chục chuỗi phím có thể khiến hiệu quả sử dụng giảm đi do khó ghi nhớ và dễ xung đột.

Nên bắt đầu từ các lệnh có tần suất sử dụng cao, sau đó mở rộng từ từ.

12. Nên học những phím tắt nào trước?

Đối với người mới làm việc với Revit MEP, có thể chia thành ba nhóm học tập.

Giai đoạn Phím tắt ưu tiên Mục tiêu
Nhóm 1 – Dựng hình cơ bản DT, PI, AT, ME Tạo mô hình MEP
Nhóm 2 – Chỉnh sửa MV, CO, AL, TR, RO Thao tác nhanh và chính xác
Nhóm 3 – Hiển thị và kiểm tra VG, TL, HI, HR, KS Quản lý và rà soát mô hình

Sau khi sử dụng thành thạo các nhóm cơ bản, kỹ sư có thể tiếp tục với lệnh kiểm tra hệ thống, phụ kiện, thiết lập Mechanical và các công cụ theo ngữ cảnh chuyên sâu.

Không có một bộ phím tắt duy nhất tối ưu cho mọi kỹ sư. Người chuyên dựng mô hình ống gió có thể ưu tiên các lệnh Duct, trong khi người phụ trách BIM Coordination sử dụng nhiều công cụ hiển thị và kiểm tra.

13. Câu hỏi thường gặp

Phím tắt Revit MEP có giống AutoCAD không?

Không hoàn toàn. Một số ký hiệu gần giống nhau, nhưng chức năng và logic phần mềm có thể khác nhau. Nên kiểm tra lệnh thực tế trước khi sử dụng.

Revit 2024, 2025 và 2026 có dùng chung phím tắt không?

Nhiều phím tắt cơ bản được duy trì qua các phiên bản. Tuy nhiên, không nên mặc định toàn bộ danh sách giống nhau, đặc biệt khi người dùng đã tùy chỉnh hoặc sử dụng những công cụ thay đổi theo phiên bản.

Có thể tự tạo phím tắt Revit MEP không?

Có. Dùng lệnh KS, tìm công cụ cần thiết và gán chuỗi phím phù hợp nếu lệnh đó hỗ trợ tùy chỉnh.

Có thể sao chép phím tắt từ máy này sang máy khác không?

Có. Autodesk hỗ trợ xuất và nhập cấu hình phím tắt. Nên sao lưu cấu hình trước khi nhập để tránh mất thiết lập cũ.

Sử dụng phím tắt có giúp mô hình HVAC chính xác hơn không?

Phím tắt chủ yếu giúp tăng tốc độ truy cập công cụ. Độ chính xác phụ thuộc vào việc xây dựng Family, Connector, hệ thống, hình học, tính toán và kiểm tra kỹ thuật.

14. Kết luận

Phím tắt Revit MEP là một công cụ đơn giản nhưng hữu ích trong quá trình thiết kế và phối hợp hệ thống HVAC.

Đối với kỹ sư mới bắt đầu, nên ưu tiên các lệnh như DT, PI, AT, ME, MV, CO, AL và VG. Đây là những công cụ thường xuất hiện trong quá trình bố trí thiết bị, dựng tuyến ống và chỉnh sửa mô hình.

Khi làm việc với dự án lớn, việc kết hợp phím tắt với quy trình quản lý Family, Connector, View và các công cụ kiểm tra hệ thống sẽ hữu ích hơn so với học thuộc một danh sách dài không có ngữ cảnh.

Điều quan trọng nhất là hiểu lệnh trước, ghi nhớ phím tắt sau, đồng thời duy trì cách làm việc thống nhất trong nhóm thiết kế.

15. Tài liệu tham khảo

  1. Autodesk – Revit Keyboard Shortcuts, Hotkeys & Commands Guide
  2. Autodesk Revit 2026 – Keyboard Shortcuts / Have You Tried
  3. Autodesk – Add Keyboard Shortcuts
  4. Autodesk Revit 2026 – Import Keyboard Shortcuts
  5. Autodesk Revit 2026 – Create Supply, Return, and Exhaust Duct Systems

Nội dung biên soạn độc lập dựa trên tài liệu kỹ thuật của Autodesk, không phân phối lại phần mềm, tài liệu độc quyền hoặc các bảng dữ liệu gốc có bản quyền.

Viết một bình luận

Tiếp tục tìm hiểu

Bài viết liên quan
